FIXAÇÃO DE DUTOS FLEXÍVEIS CIRCULARES, DIÂMETRO 109 MM OU 4", COM ABRAÇADEIRA METÁLICA FLEXÍVEL FIXADA DIRETAMENTE NA LAJE. AF_09/2023
Unidade: M
✓ Ref. SINAPI Jun/2026
Sem cotação em nenhum estado
A Caixa Econômica Federal não publicou custos regionais para esta composição na referência Jun/2026.
FIXAÇÃO DE DUTOS FLEXÍVEIS CIRCULARES, DIÂMETRO 109 MM OU…
Rasgos e Fixações · SINAPI 96564
Sem cotação no Paraná na ref. Jun/26.
Composição Analítica do SINAPI 96564 — Paraná
Itens do relatório analítico oficial SINAPI × preços desonerados PR. Custo por item truncado em 2 casas, como a Caixa calcula. Clique na linha para ver o item.
| Tipo | Código | Descrição | Coef. | Preço PR | Custo |
|---|---|---|---|---|---|
| Comp. | 100308 | MECÂNICO DE REFRIGERAÇÃO COM ENCARGOS COMPLEMENTARES | 0,69 | R$ 41,23 | R$ 28,44 |
| Comp. | 88243 | AJUDANTE ESPECIALIZADO COM ENCARGOS COMPLEMENTARES | 0,1568 | R$ 30,91 | R$ 4,84 |
| Insumo | 44687 | TUBO DE ESPUMA ELASTOMERICA FLEXIVEL, PRETA, PARA ISOLAMENTO TERMICO, DN 7/8" (22 MM), E = 9 MM, COEFICIENTE DE CONDUTIVIDADE TERMICA 0,034 W/MK SEM PREÇO | 0,2778 | — | — |
| Insumo | 14153 | FITA METALICA PERFURADA, L = *18* MM, ROLO DE 30 M, CARGA RECOMENDADA = *30* KGF | 0,0185 | — | — |
| Insumo | 4350 | BUCHA DE NYLON, DIAMETRO DO FURO 8 MM, COMPRIMENTO 40 MM, COM PARAFUSO DE ROSCA SOBERBA, CABECA CHATA, FENDA SIMPLES, 4,8 X 50 MM | 2,5926 | R$ 0,53 | R$ 1,37 |
Caderno Técnico da composição SINAPI 96564 — Execução e Medição
SEM CUSTOCadernoRasgos e fixações
Classe02.INHI.COFI.070/01
Vigência07/2017
Aferido em09/2023
Atualizado24/04/2025

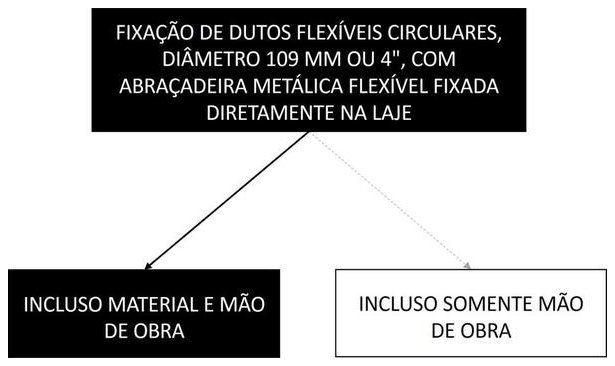

Árvore de Fatores da composição SINAPI 96564
Itens e suas características
- Mecânico de refrigeração: oficial responsável pela execução do serviço;
- Ajudante especializado: auxilia o oficial na execução do serviço;
- Bucha de nylon, com parafuso de rosca soberba, fenda simples 4,8 x 50 mm: utilizado para prender as peças na base de instalação;
- Fita metálica perfurada, rolo de 30 m: utilizado como suporte ou fixador;
- Tubo de espuma elastomérica flexível: utilizado como apoio para o suporte ou fixador.
Execução do serviço
- Verifica-se o projeto;
- Corta-se o comprimento necessário de fita metálica perfurada;
- Corta-se o comprimento necessário de espuma;
- Coloca-se a fita metálica perfurada dentro da espuma;
- Faz-se a fixação da abraçadeira na laje através de parafuso.
Critérios de medição (quantificação do serviço)
- Utilizar o comprimento de duto flexível circular fixados em abraçadeiras metálicas flexíveis instaladas direto na laje.
Critérios de aferição (o que a composição contempla)
- Para o levantamento dos índices de produtividade foi considerado que o auxiliar/ajudante é responsável também pelo transporte horizontal do material no andar de execução;
- Para o cálculo dos coeficientes dessa composição, foi considerado o espaçamento entre abraçadeiras de 0,81 metros/unidade;
- A composição contempla para 1 fixador o uso de 2 parafusos (observe-se que o insumo do parafuso inclui a bucha de nylon), 0,45m (ou 0,0150 un de um rolo de 30m) de fita metálica e 0,2250m de espuma elastomérica;
- Foi considerada perda de 5% no cálculo do consumo de parafuso;
- Para o levantamento dos índices de produtividade foram considerados os operários (oficiais e ajudantes) envolvidos com a execução.
Fonte: Caderno Técnico de Composições SINAPI (Caixa) · Ver caderno completo · Ver página nacional →
Perguntas Frequentes
Por que a composição SINAPI 96564 não tem preço no Paraná?
A Caixa Econômica Federal não publicou custo para esta composição no Paraná na referência Jun/26. Nem todas as composições SINAPI possuem cotação em todos os estados — a disponibilidade depende da pesquisa regional de preços.
O que é a composição SINAPI 96564?
A composição SINAPI 96564 é: FIXAÇÃO DE DUTOS FLEXÍVEIS CIRCULARES, DIÂMETRO 109 MM OU 4", COM ABRAÇADEIRA METÁLICA FLEXÍVEL FIXADA DIRETAMENTE NA LAJE. AF_09/2023. Unidade: M. Grupo: Rasgos e Fixações.
Como usar o SINAPI 96564 em orçamentos?
Para usar esta composição em orçamentos de obras públicas: identifique o estado e mês de referência, localize o preço na tabela (prefira desonerado quando aplicável), multiplique pelo quantitativo de M e aplique o BDI conforme Acórdão TCU 2622/2013. Use a Calculadora BDI para calcular.
