PERFURAÇÃO HORIZONTAL DIRECIONAL E INSTALAÇÃO DE TUBULAÇÃO PEAD 32 MM, EM SOLO DE 1ª CATEGORIA. AF_01/2022
Unidade: M
✓ Ref. SINAPI Ago/2026
Sem cotação em nenhum estado
A Caixa Econômica Federal não publicou custos regionais para esta composição na referência Ago/2026.
PERFURAÇÃO HORIZONTAL DIRECIONAL E INSTALAÇÃO DE TUBULAÇÃ…
Perfuração Horizontal Direcional - HDD · SINAPI 103610
Sem cotação em São Paulo na ref. Ago/26.
Composição Analítica do SINAPI 103610 — São Paulo
Itens do relatório analítico oficial SINAPI × preços desonerados SP. Custo por item truncado em 2 casas, como a Caixa calcula. Clique na linha para ver o item.
| Tipo | Código | Descrição | Coef. | Preço SP | Custo |
|---|---|---|---|---|---|
| Comp. | 103243 | MISTURADOR PARA PREPARO DE LAMA ESTABILIZANTE COM CAPACIDADE DE *4000* L, COM BOMBA CENTRÍFUGA 5,5 HP A 23,07 HP, PARA SISTEMA DE FURO DIRECIONAL - CHI DIURNO. AF_05/2023 SEM CUSTO | 0,02991 | — | — |
| Comp. | 103242 | MISTURADOR PARA PREPARO DE LAMA ESTABILIZANTE COM CAPACIDADE DE *4000* L, COM BOMBA CENTRÍFUGA 5,5 HP A 23,07 HP, PARA SISTEMA DE FURO DIRECIONAL - CHP DIURNO. AF_05/2023 SEM CUSTO | 0,01829 | — | — |
| Comp. | 103225 | PERFURATRIZ PARA FURO DIRECIONAL HORIZONTAL (HDD) COM CAPACIDADE ATÉ 89 KN, POTÊNCIA 24,8 HP A 80 HP (INCLUSO FERRAMENTAS E LOCALIZADOR) - CHI DIURNO. AF_05/2023 | 0,02896 | R$ 230,40 | R$ 6,67 |
| Comp. | 103224 | PERFURATRIZ PARA FURO DIRECIONAL HORIZONTAL (HDD) COM CAPACIDADE ATÉ 89 KN, POTÊNCIA 24,8 HP A 80 HP (INCLUSO FERRAMENTAS E LOCALIZADOR) - CHP DIURNO. AF_05/2023 | 0,01924 | R$ 458,25 | R$ 8,81 |
| Comp. | 91285 | CORTADORA DE PISO COM MOTOR 4 TEMPOS A GASOLINA, POTÊNCIA DE 13 HP, COM DISCO DE CORTE DIAMANTADO SEGMENTADO PARA CONCRETO, DIÂMETRO DE 350 MM, FURO DE 1" (14 X 1") - CHI DIURNO. AF_08/2015 | 0,0475 | R$ 0,50 | R$ 0,02 |
| Comp. | 90776 | ENCARREGADO GERAL COM ENCARGOS COMPLEMENTARES | 0,0482 | R$ 54,23 | R$ 2,61 |
| Comp. | 88316 | SERVENTE COM ENCARGOS COMPLEMENTARES | 0,241 | R$ 30,48 | R$ 7,34 |
| Comp. | 88297 | OPERADOR DE MÁQUINAS E EQUIPAMENTOS COM ENCARGOS COMPLEMENTARES | 0,0964 | R$ 37,62 | R$ 3,62 |
| Insumo | 43366 | BENTONITA, ARGILA CONSTITUIDA POR MONTMORILONITA | 0,1983 | R$ 1,73 | R$ 0,34 |
| Insumo | 9815 | TUBO DE POLIETILENO DE ALTA DENSIDADE (PEAD), PE-80, DE = 32 MM X 3,0 MM DE PAREDE, PARA LIGACAO DE AGUA PREDIAL (NBR 15561) | 1,00 | R$ 10,84 | R$ 10,84 |
| Comp. | 5903 | CAMINHÃO PIPA 10.000 L TRUCADO, PESO BRUTO TOTAL 23.000 KG, CARGA ÚTIL MÁXIMA 15.935 KG, DISTÂNCIA ENTRE EIXOS 4,8 M, POTÊNCIA 230 CV, INCLUSIVE TANQUE DE AÇO PARA TRANSPORTE DE ÁGUA - CHI DIURNO. AF_06/2014 | 0,0465 | R$ 84,83 | R$ 3,94 |
| Comp. | 5901 | CAMINHÃO PIPA 10.000 L TRUCADO, PESO BRUTO TOTAL 23.000 KG, CARGA ÚTIL MÁXIMA 15.935 KG, DISTÂNCIA ENTRE EIXOS 4,8 M, POTÊNCIA 230 CV, INCLUSIVE TANQUE DE AÇO PARA TRANSPORTE DE ÁGUA - CHP DIURNO. AF_06/2014 | 0,0016 | R$ 347,83 | R$ 0,55 |
| Comp. | 5679 | RETROESCAVADEIRA SOBRE RODAS COM CARREGADEIRA, TRAÇÃO 4X4, POTÊNCIA LÍQ. 88 HP, CAÇAMBA CARREG. CAP. MÍN. 1 M3, CAÇAMBA RETRO CAP. 0,26 M3, PESO OPERACIONAL MÍN. 6.674 KG, PROFUNDIDADE ESCAVAÇÃO MÁX. 4,37 M - CHI DIURNO. AF_06/2014 | 0,0053 | R$ 77,85 | R$ 0,41 |
| Comp. | 5678 | RETROESCAVADEIRA SOBRE RODAS COM CARREGADEIRA, TRAÇÃO 4X4, POTÊNCIA LÍQ. 88 HP, CAÇAMBA CARREG. CAP. MÍN. 1 M3, CAÇAMBA RETRO CAP. 0,26 M3, PESO OPERACIONAL MÍN. 6.674 KG, PROFUNDIDADE ESCAVAÇÃO MÁX. 4,37 M - CHP DIURNO. AF_06/2014 | 0,0003 | R$ 165,68 | R$ 0,04 |
Caderno Técnico da composição SINAPI 103610 — Execução e Medição
SEM CUSTOClasse03.SEEM.RHDD.024/01
Vigência01/2022
Aferido em01/2022
Atualizado10/02/2022

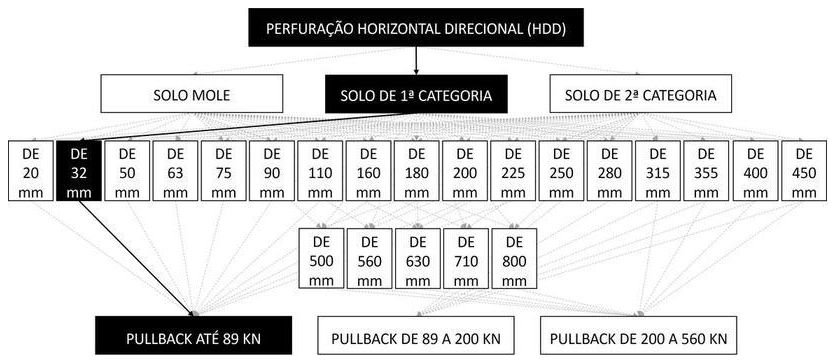

Árvore de Fatores da composição SINAPI 103610
Clique para ampliar
Normas técnicas
10 normas2 normas canceladas pela ABNT ainda referenciadas nesta composição.
Itens e suas características
- Operador de máquinas e equipamentos: profissional que opera a perfuratriz com localizador e a cortadora de piso;
- Encarregado com encargos complementares: profissional que coordena e auxilia a equipe em todas as atividades de execução;
- Ajudante de operação em geral com encargos complementares: auxilia o encarregado em suas atividades;
- Perfuratriz com localizador: para perfuração do solo e guia do traçado do furo piloto;
- Misturador de alta turbulência: para preparação da lama estabilizante;
- Retroescavadeira: para realização da abertura da vala;
- Cortadora de piso: para o corte do piso no processo de abertura da vala;
- Caminhão pipa: para alimentação do misturador de alta turbulência com água;
- Bentonita - utilizado para estabilização do recorte da perfuração;
- Lubrificante redutor de torque e arrasto: para redução do torque e arrasto;
- Tubo PEAD: tubulação PEAD de 32 mm.
Equipamentos
- Perfuratriz com localizador - para furo horizontal direcional com capacidade até 89 kN e localizador com display remoto e sonda;
- Misturador com capacidade para 4.000 litros;
- Retroescavadeira sobre rodas com carregadeira, tração 4x4, potência líquida de 88 HP, caçamba retro com capacidade de 0,26 m³, peso operacional mínimo 6.674 kg;
- Cortadora de piso com motor 4 tempos a gasolina, potência de 13 hp, com disco de corte diamantado segmentado para concreto, diâmetro de 350 mm, furo de 1" (14 x 1");
- Caminhão pipa 10.000 L trucado, peso bruto total 23.000 kg, carga útil máxima 15.935 kg, distância entre eixos 4,8 m, potência 230 cv.
Execução do serviço
- Corte do piso asfáltico e sub-base, a montante e a jusante do trecho, com sua remoção;
- Abertura da vala, a montante a jusante do trecho, para iniciar a perfuração do furo piloto;
- Posicionamento e ancoragem da perfuratriz;
- Perfuração do furo piloto, de montante para jusante, com injeção de lama;
- Execução de alargamentos sucessivos, com utilização de lama estabilizante, até atingir o diâmetro necessário para o posicionamento da tubulação, conforme ANEXO I;
- Emboque da tubulação;
- Ancoragem da tubulação na ponta da perfuratriz, tracionando-a de jusante para montante, puxando a tubulação de PEAD até atingir o poço de montante;
- Proceder à união, por termo fusão (ver caderno específico), na tubulação da vala de montante;
- Fechamento/reaterro da vala (ver caderno específico);
- Reconstituição do pavimento (ver caderno específico).
Critérios de medição (quantificação do serviço)
- Utilizar o comprimento total de tubulação que será instalada.
Critérios de aferição (o que a composição contempla)
- Para o levantamento dos índices de produtividade, foram considerados o encarregado e auxiliares que estão envolvidos na execução do furo direcional horizontal;
- As atividades de recobrimento de valas, reconstrução do piso e solda das tubulações não serão contempladas nesse serviço e deverão ser consultadas em composições já existentes;
- Foi considerado que o serviço pode ser aplicado para a execução de redes de esgoto, telecomunicações, gás, elétrica e água;
- Os coeficientes de consumos considerados de bentonita, lubrificante e água são os considerados a seguir: 6,25 kg de bentonita por m³ de água, 0,500 kg de lubrificante por m³ de água e 2 m³ de água por m³ de sólido perfurado;
- O volume considerado para escavação de vala foi de 0,447 m³;
- A área considerada de corte de piso foi de 0,894 m²;
- Foram separados os tempos produtivo (CHP) e improdutivo (CHI) dos equipamentos da seguinte forma; -CHP perfuratriz com localizador: considera o tempo útil de movimentação, ancoragem, perfuração e emboque da tubulação, e o tempo útil de verificação e ajustes do traçado do furo piloto; -> CHP misturador de lama: considera o tempo útil de produção da lama necessária no dia; -> CHP retroescavadeira: considera o tempo útil para abertura de vala para acesso da broca; -> CHP cortadora de piso: considera o tempo útil para o corte do pavimento para abertura de vala; -> CHP caminhão pipa: considera o tempo útil de fornecimento de água para a produção da lama necessária no dia; -> CHP guindaste: considera os tempos de movimentação e transporte dos materiais; -> CHI: considera os demais tempos da jornada de trabalho.
Informações complementares
- Esta composição foi calculada para as situações de profundidades de até 3 m e de comprimento de tubulação médio de 72,0 m.
- O dimensionamento desta composição de serviço pressupõe a execução direta, com equipe e equipamento próprios. Na situação de terceirização do serviço, onde a execução, controle e responsabilidade são transferidos às empresas terceirizadas, cabe ao orçamentista fazer a análise e adaptar a referência, se for o caso.
Fonte: Caderno Técnico de Composições SINAPI (Caixa) · Ver caderno completo · Ver página nacional →
Perguntas Frequentes
Por que a composição SINAPI 103610 não tem preço em São Paulo?
A Caixa Econômica Federal não publicou custo para esta composição em São Paulo na referência Ago/26. Nem todas as composições SINAPI possuem cotação em todos os estados — a disponibilidade depende da pesquisa regional de preços.
O que é a composição SINAPI 103610?
A composição SINAPI 103610 é: PERFURAÇÃO HORIZONTAL DIRECIONAL E INSTALAÇÃO DE TUBULAÇÃO PEAD 32 MM, EM SOLO DE 1ª CATEGORIA. AF_01/2022. Unidade: M. Grupo: Perfuração Horizontal Direcional - HDD.
Como usar o SINAPI 103610 em orçamentos?
Para usar esta composição em orçamentos de obras públicas: identifique o estado e mês de referência, localize o preço na tabela (prefira desonerado quando aplicável), multiplique pelo quantitativo de M e aplique o BDI conforme Acórdão TCU 2622/2013. Use a Calculadora BDI para calcular.
