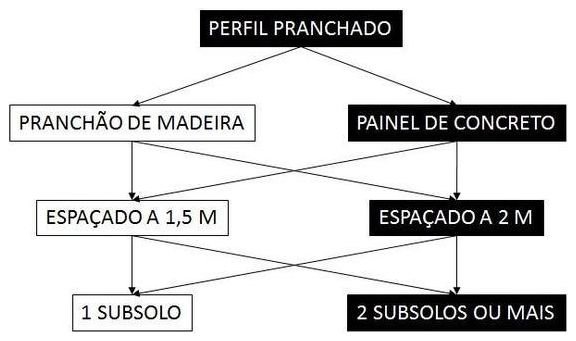

CONTENÇÃO EM PERFIL PRANCHADO COM PAINEL TRELIÇADO DUPLA FACE DE CONCRETO PRÉ-FABRICADO, PERFIS ESPAÇADOS A 2 M PARA 2 OU MAIS SUBSOLOS. AF_11/2024
Unidade: M2 ✓ Ref. SINAPI Jun/2026
Esta composição não possui preços publicados na referência SINAPI Jun/2026.
A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.
Composição Analítica
Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.
| Tipo | Código | Descrição | Unid. | Coef. |
|---|---|---|---|---|
| Comp. | 105759 | USINAGEM DE SOLO JAZIDA MELHORADO COM CIMENTO 3%. AF_09/2025 | M3 | 0,10 |
| Comp. | 100892 | ESTACA METÁLICA PARA CONTENÇÃO, UTILIZANDO PERFIL LAMINADO W250X32,7 (EXCLUSIVE MOBILIZAÇÃO E DESMOBILIZAÇÃO). AF_01/2020 | KG | 21,80 |
| Comp. | 88316 | SERVENTE COM ENCARGOS COMPLEMENTARES | H | 0,4160057 |
| Comp. | 88309 | PEDREIRO COM ENCARGOS COMPLEMENTARES | H | 1,248017 |
| Insumo | 44195 | PAINEL TRELICADO DUPLA FACE DE CONCRETO PRE-FABRICADO, PLACAS DE 3 CM DE ESPESSURA, 25X15 CM (ALTURA X ESPESSURA TOTAL) SEM PREÇO | M2 | 1,04 |
| Insumo | 4011 | GEOTEXTIL NAO TECIDO AGULHADO DE FILAMENTOS CONTINUOS 100% POLIESTER, RESITENCIA A TRACAO = 10 KN/M | M2 | 1,265 |
| Insumo | 1525 | CONCRETO USINADO BOMBEAVEL, CLASSE DE RESISTENCIA C30, BRITA 0 E 1, SLUMP = 100 +/- 20 MM, COM BOMBEAMENTO (DISPONIBILIZACAO DE BOMBA), SEM O LANCAMENTO (NBR 8953) | M3 | 0,09927 |
Itens e suas características
- Pedreiro : profissional responsável pela execução do serviço;
- Servente : profissional responsável por auxiliar o pedreiro na execução do serviço;
- Painel treliçado dupla face de concreto pré-fabricado, placas de 3 cm de espessura, 25x15 cm (altura x espessura total): utilizado para conter o terreno;
- Geotêxtil não tecido agulhado de filamentos contínuos 100% poliéster, resistência à tração = 10 kN/m: utilizado no contato entre os painéis e o solo-cimento, com a finalidade de reter o solo e drenar a água pluvial;
- Concreto usinado bombeável, classe de resistência c30, com brita 0 e 1, slump = 100 +/- 20 mm, inclui servico de bombeamento: utilizado no interior dos painéis;
- Usinagem solo cimento 3%: material utilizado no preenchimento do espaço vazio entre a manta geotêxtil e o terreno contido;
- Estaca metálica para contenção, comprimento total cravado de até 10 m: perfil metálico utilizado para suportar as cargas da contenção.
Caderno Técnico — Execução e Medição
Aferido em 11/2024Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Estruturas de contenção - perfis pranchados, cortinas e muros de arrimo.
Execução do serviço
- A execução da contenção com perfil pranchado ocorre em duas fases:
- Fase 1: cravação: -> Cravação das estacas metálicas no perímetro da obra, seguindo o espaçamento determinado em projeto. A cravação ocorre até a profundidade total da contenção mais a altura da ficha considerada.
- Fase 2: escavação e atirantamento. Contenção de baixo para cima subsolo por subsolo: -> Realiza-se a escavação mecanizada até 0,5m abaixo da cota do 1º Nível de tirantes e se executa os tirantes. Depois se repete a operação para o 2º e 3º. Nível de tirantes quando existe mais de um subsolo (a escavação e os tirantes não estão contempladas na composição, para tal utilizar composições de escavação vertical e de tirantes); -> Entre o espaçamento de dois perfis, realiza-se manualmente o acerto fino do solo; -> Na sequência, coloca-se a manta geotêxtil; -> Prossegue-se com a instalação manual, entre perfis, dos painéis dupla face de concreto pré-fabricado; -> Concomitante com a instalação dos pranchões, realiza-se o preenchimento do vão entre a manta geotêxtil e o terreno contido, com solo cimento compactado com soquete manual; -> Após a execução de todo o perímetro do primeiro subsolo, executam-se os demais, seguindo as mesmas atividades listadas para a fase 2.
Critérios de medição (quantificação do serviço)
- Utilizar a área da superfície a ser contida.
Critérios de aferição (o que a composição contempla)
- Para o levantamento dos índices de produtividade foram considerados os carpinteiros e ajudantes que auxiliavam diretamente nas atividades relacionadas à execução da contenção;
- Os índices de produtividade não contemplam a escavação mecanizada do solo, assim como a movimentação e transporte de terra devido a cortes e aterros; para tais serviços utilizar composições específicas;
- Foi considerado que a ficha com os perfis cravados atua como fundação da contenção;
- Os índices de produtividade não contemplam o sistema de drenagem da contenção, para tal utilizar composições específicas;
- Os índices de produtividade não contemplam a montagem e desmontagem de andaimes, para tal utilizar composições específicas;
- Os serviços de atirantamento (tirantes) não estão contemplados na composição, para tal serviço utilizar composições específicas;
- Considerou-se que a execução da contenção ocorre a cada 3,00 m de profundidade, ou seja, um subsolo por vez, após a execução dos tirantes;
- Nas estacas metálicas, para profundidades de contenção menor ou igual a 3,00 m, foi considerada uma altura de ficha de 4,50 m; já para profundidades de contenção maior que 3,00 m, foi considerada uma altura de ficha mínima de 3,00 m; - Foram consideradas perdas no consumo de pranchas de madeira.
Informações complementares
- O Anexo 01 apresenta um detalhe do painel dupla face de concreto.
Normas Técnicas Aplicáveis
1 normaFonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →
Sem preços publicados nesta referência
A composição SINAPI 100340 não possui custos regionais na referência Jun/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.
Perguntas Frequentes
O que é a composição SINAPI 100340?
A composição SINAPI 100340 refere-se a: CONTENÇÃO EM PERFIL PRANCHADO COM PAINEL TRELIÇADO DUPLA FACE DE CONCRETO PRÉ-FABRICADO, PERFIS ESPAÇADOS A 2 M PARA 2 OU MAIS SUBSOLOS. AF_11/2024. A unidade de medida é M2 e pertence ao grupo "Estruturas de Contenção - Perfis Pranchados, Cortinas e Muros de Arrimo" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.
O que está incluído na composição SINAPI 100340?
Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):
- Para o levantamento dos índices de produtividade foram considerados os carpinteiros e ajudantes que auxiliavam diretamente nas atividades relacionadas à execução da contenção;
- Os índices de produtividade não contemplam a escavação mecanizada do solo, assim como a movimentação e transporte de terra devido a cortes e aterros; para tais serviços utilizar composições específicas;
- Foi considerado que a ficha com os perfis cravados atua como fundação da contenção;
- Os índices de produtividade não contemplam o sistema de drenagem da contenção, para tal utilizar composições específicas;
- Os índices de produtividade não contemplam a montagem e desmontagem de andaimes, para tal utilizar composições específicas;
- Os serviços de atirantamento (tirantes) não estão contemplados na composição, para tal serviço utilizar composições específicas;
- Considerou-se que a execução da contenção ocorre a cada 3,00 m de profundidade, ou seja, um subsolo por vez, após a execução dos tirantes;
- Nas estacas metálicas, para profundidades de contenção menor ou igual a 3,00 m, foi considerada uma altura de ficha de 4,50 m; já para profundidades de contenção maior que 3,00 m, foi considerada uma altura de ficha mínima de 3,00 m; - Foram consideradas perdas no consumo de pranchas de madeira.
Como medir e quantificar o serviço da composição SINAPI 100340?
Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:
- Utilizar a área da superfície a ser contida.
Como usar o SINAPI 100340 em orçamentos?
Para usar esta composição em orçamentos de obras públicas:
- Identifique o estado da obra e o mês de referência do orçamento
- Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
- Multiplique o preço unitário pela quantidade de M2 prevista no projeto
- Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular
Qual a diferença entre desonerado e não desonerado no SINAPI?
O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
