Composição Instalações de Gás em PEX Multicamadas

JOELHO 90 GRAUS, ROSCA MACHO, PARA INSTALAÇÕES EM PEX MULTICAMADA, DN 16 MM X 1/2'', CONEXÃO POR CRIMPAGEM - FORNECIMENTO E INSTALAÇÃO. AF_01/2020

Name: SINAPI 100830 — JOELHO 90 GRAUS, ROSCA MACHO, PARA INSTALAÇÕES EM PEX MULTICAMADA, DN 16 MM X 1/2'', CONEXÃO POR CRIMPAGEM - FORNECIMENTO E INSTALAÇÃO. AF_01/2020
Creator: Caixa Econômica Federal
License: https://creativecommons.org/publicdomain/mark/1.0/

Unidade: UN ✓ Ref. SINAPI Jun/2026

Esta composição não possui preços publicados na referência SINAPI Jun/2026.

A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.

Composição Analítica do SINAPI 100830

Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.

Tipo	Código	Descrição	Unid.	Coef.
Comp.	88267	ENCANADOR OU BOMBEIRO HIDRÁULICO COM ENCARGOS COMPLEMENTARES	H	0,1369
Comp.	88248	AUXILIAR DE ENCANADOR OU BOMBEIRO HIDRÁULICO COM ENCARGOS COMPLEMENTARES	H	0,0415
Insumo	41108	JOELHO / COTOVELO 90 GRAUS, ROSCA MACHO, 16 MM X 1/2", POR CRIMPAGEM PARA TUBO MULTICAMADA PEX PARA GAS SEM PREÇO	UN	1,00

Itens e suas características

Encanador com encargos complementares: oficial responsável pela instalação da conexão;
Auxiliar de encanador com encargos complementares: auxilia ao oficial na instalação da conexão;
Joelho 90° macho para instalações em multicamada (polietileno/alumínio/polietileno), DN 16.

Caderno Técnico da composição SINAPI 100830 — Execução e Medição

Aferido em 01/2020

Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Instalações de gás em PEX multicamadas.

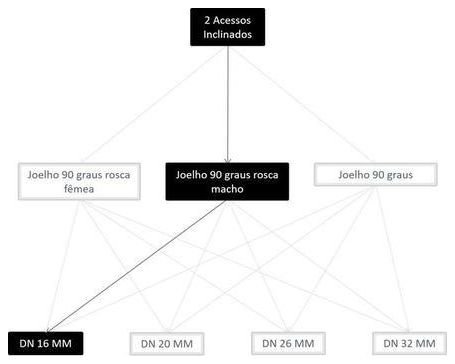

Árvore de fatores da composição SINAPI 100830 — diagrama oficial de variantes do serviço — Onde esta composição se encaixa entre as variantes do serviço no caderno Instalações de gás em PEX multicamadas.

Execução do serviço

Colocam-se os anéis de crimpagem no alicate crimpador, que correspondem ao diâmetro da conexão que será instalada;
Caso seja necessário, corta-se parte do tubo para ajustar a medida através de um cortador de tubos;
Para facilitar o processo de encaixe deve-se inserir o calibrador/chanfrador até o limite da ferramenta e girar no sentido horário promovendo um chanfro no tubo;
Insere-se o tubo multicamada na conexão até que o tubo apareça através do furo de checagem presente na própria conexão;
Executa-se a crimpagem através do alicate crimpador. O alicate deve ser totalmente fechado garantindo a estanqueidade e a fixação definitiva da conexão.

Critérios de medição (quantificação do serviço)

Utilizar a quantidade de joelhos 90° macho em multicamada com junta por crimpagem com DN 16 mm.

Critérios de aferição (o que a composição contempla)

Para o levantamento dos índices de produtividade foi considerado que o ajudante é responsável também pelo transporte horizontal do material no andar de execução;
Foi considerado esforço de fixação provisória da instalação (feita em pontos localizados para montagem da tubulação);
As produtividades desta composição não contemplam as seguintes atividades: fixações finais das tubulações no teto e parede, passantes em lajes, rasgos e cortes, chumbamentos e instalação de andaime;
Para tais atividades, utilizar composição específica de cada serviço.

Normas Técnicas Aplicáveis

1 norma

NBR 15526

Fonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →

Sem preços publicados nesta referência

A composição SINAPI 100830 não possui custos regionais na referência Jun/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.

Perguntas Frequentes

O que é a composição SINAPI 100830?

A composição SINAPI 100830 refere-se a: JOELHO 90 GRAUS, ROSCA MACHO, PARA INSTALAÇÕES EM PEX MULTICAMADA, DN 16 MM X 1/2'', CONEXÃO POR CRIMPAGEM - FORNECIMENTO E INSTALAÇÃO. AF_01/2020. A unidade de medida é UN e pertence ao grupo "Instalações de Gás em PEX Multicamadas" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.

O que está incluído na composição SINAPI 100830?

Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):

Para o levantamento dos índices de produtividade foi considerado que o ajudante é responsável também pelo transporte horizontal do material no andar de execução;
Foi considerado esforço de fixação provisória da instalação (feita em pontos localizados para montagem da tubulação);
As produtividades desta composição não contemplam as seguintes atividades: fixações finais das tubulações no teto e parede, passantes em lajes, rasgos e cortes, chumbamentos e instalação de andaime;
Para tais atividades, utilizar composição específica de cada serviço.

Como medir e quantificar o serviço da composição SINAPI 100830?

Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:

Utilizar a quantidade de joelhos 90° macho em multicamada com junta por crimpagem com DN 16 mm.

Ver o Caderno Técnico completo desta composição ↑

Como usar o SINAPI 100830 em orçamentos?

Para usar esta composição em orçamentos de obras públicas:

Identifique o estado da obra e o mês de referência do orçamento
Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
Multiplique o preço unitário pela quantidade de UN prevista no projeto
Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular

Qual a diferença entre desonerado e não desonerado no SINAPI?

O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
