Composição Instalações de Gás em PEX Multicamadas

TUBO, PEX, MULTICAMADA, COM PROTEÇÃO UV, DN 20, INSTALADO EM PRUMADA DE INSTALAÇÕES DE GÁS - FORNECIMENTO E INSTALAÇÃO. AF_01/2020

Name: SINAPI 100843 — TUBO, PEX, MULTICAMADA, COM PROTEÇÃO UV, DN 20, INSTALADO EM PRUMADA DE INSTALAÇÕES DE GÁS - FORNECIMENTO E INSTALAÇÃO. AF_01/2020
Creator: Caixa Econômica Federal
License: https://creativecommons.org/publicdomain/mark/1.0/

Unidade: M ✓ Ref. SINAPI Jun/2026

Esta composição não possui preços publicados na referência SINAPI Jun/2026.

A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.

Composição Analítica do SINAPI 100843

Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.

Tipo	Código	Descrição	Unid.	Coef.
Comp.	88267	ENCANADOR OU BOMBEIRO HIDRÁULICO COM ENCARGOS COMPLEMENTARES	H	0,0326
Comp.	88248	AUXILIAR DE ENCANADOR OU BOMBEIRO HIDRÁULICO COM ENCARGOS COMPLEMENTARES	H	0,0326
Insumo	44204	TUBO MULTICAMADA PEX COM PROTECAO ANTI UV, DN 20 MM, PARA INSTALACOES A GAS (BRANCO) SEM PREÇO	M	1,0216

Itens e suas características

Encanador com encargos complementares: oficial responsável pela instalação da prumada;
Auxiliar de encanador com encargos complementares: auxilia ao oficial na instalação da prumada;
Tubo em multicamada (polietileno/alumínio/polietileno), com proteção UV, DN20.

Caderno Técnico da composição SINAPI 100843 — Execução e Medição

Aferido em 01/2020

Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Instalações de gás em PEX multicamadas.

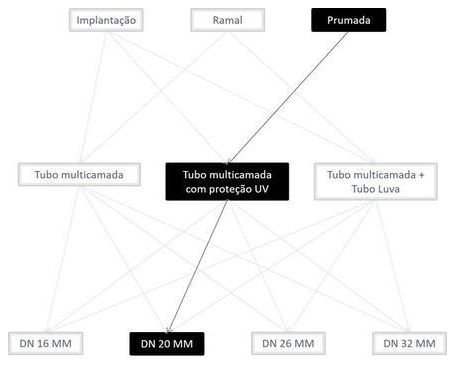

Árvore de fatores da composição SINAPI 100843 — diagrama oficial de variantes do serviço — Onde esta composição se encaixa entre as variantes do serviço no caderno Instalações de gás em PEX multicamadas.

Execução do serviço

Para iniciar o processo de instalação de prumada externa, a equipe deve estar seguindo os requisitos da norma regulamentadora 35 de trabalho em altura (NR 35) e ter permissão de trabalho (PT);
Verificar as distâncias mínimas para o posicionamento da peça;
Verificar o comprimento total da instalação;
Cortar o comprimento necessário da bobina do tubo de multicamada;
Desenrolar e alinhar a tubulação utilizando o alinhador de tubos. Esse procedimento irá diminuir o efeito helicoidal existente, fazendo com que o tubo multicamada fique retificado durante a instalação;
Para a mudança de direção na tubulação, onde for permitida a dobra, executar com o curvador de tubos ou mola;
Fixar o tubo no local definido através de abraçadeiras (os esforços de fixação não estão contemplados nesta composição);
As extremidades são deixadas livres e com folga para posterior conexão.

Critérios de medição (quantificação do serviço)

Utilizar os comprimentos de tubo de multicamada com DN 20 mm efetivamente instalados em prumada de gás;
Considera-se prumada a tubulação vertical que conduz o gás para um ou mais pavimentos.

Critérios de aferição (o que a composição contempla)

Para o levantamento dos índices de produtividade foi considerado que o ajudante é responsável também pelo transporte horizontal do material no andar de execução;
Foi considerado o acesso à fachada com balancim com tração manual;
As produtividades desta composição não contemplam as seguintes atividades: passantes em lajes; rasgos e cortes; chumbamentos. Para tais atividades, utilizar composição específica de cada serviço;
As produtividades desta composição não contemplam as fixações finais da prumada. Para tal atividade utilizar composição “Fixação de tubos verticais de multicamada, diâmetros menores ou iguais a 32 mm, com abraçadeira tipo suporte múltiplo, fixada em parede externa”.

Normas Técnicas Aplicáveis

1 norma

NBR 15526

Fonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →

Sem preços publicados nesta referência

A composição SINAPI 100843 não possui custos regionais na referência Jun/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.

Perguntas Frequentes

O que é a composição SINAPI 100843?

A composição SINAPI 100843 refere-se a: TUBO, PEX, MULTICAMADA, COM PROTEÇÃO UV, DN 20, INSTALADO EM PRUMADA DE INSTALAÇÕES DE GÁS - FORNECIMENTO E INSTALAÇÃO. AF_01/2020. A unidade de medida é M e pertence ao grupo "Instalações de Gás em PEX Multicamadas" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.

O que está incluído na composição SINAPI 100843?

Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):

Para o levantamento dos índices de produtividade foi considerado que o ajudante é responsável também pelo transporte horizontal do material no andar de execução;
Foi considerado o acesso à fachada com balancim com tração manual;
As produtividades desta composição não contemplam as seguintes atividades: passantes em lajes; rasgos e cortes; chumbamentos. Para tais atividades, utilizar composição específica de cada serviço;
As produtividades desta composição não contemplam as fixações finais da prumada. Para tal atividade utilizar composição “Fixação de tubos verticais de multicamada, diâmetros menores ou iguais a 32 mm, com abraçadeira tipo suporte múltiplo, fixada em parede externa”.

Como medir e quantificar o serviço da composição SINAPI 100843?

Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:

Utilizar os comprimentos de tubo de multicamada com DN 20 mm efetivamente instalados em prumada de gás;
Considera-se prumada a tubulação vertical que conduz o gás para um ou mais pavimentos.

Ver o Caderno Técnico completo desta composição ↑

Como usar o SINAPI 100843 em orçamentos?

Para usar esta composição em orçamentos de obras públicas:

Identifique o estado da obra e o mês de referência do orçamento
Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
Multiplique o preço unitário pela quantidade de M prevista no projeto
Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular

Qual a diferença entre desonerado e não desonerado no SINAPI?

O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
