Composição

ESTACA CIRCULAR ESCAVADA COM FLUIDO ESTABILIZANTE (ESTACÃO), DIÂMETRO DE 110CM (EXCLUSIVE MOBILIZAÇÃO E DESMOBILIZAÇÃO). AF_05/2020

Unidade: M ✓ Ref. SINAPI Jun/2026

Esta composição não possui preços publicados na referência SINAPI Jun/2026.

A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.

Composição Analítica do SINAPI 101183

Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.

TipoCódigoDescriçãoUnid.Coef.
Comp.102875PERFURATRIZ HIDRÁULICA SOBRE ESTEIRA, TORQUE MÁXIMO 161 KNM, PROFUNDIDADE MÁXIMA 54 M, DIÂMETRO MÁXIMO 1500 MM, POTÊNCIA MOTOR 268 HP - CHI DIURNO. AF_04/2019CHI0,201
Comp.102874PERFURATRIZ HIDRÁULICA SOBRE ESTEIRA, TORQUE MÁXIMO 161 KNM, PROFUNDIDADE MÁXIMA 54 M, DIÂMETRO MÁXIMO 1500 MM, POTÊNCIA MOTOR 268 HP - CHP DIURNO. AF_04/2019CHP0,15
Comp.102817CENTRAL DE LAMA BENTONÍTICA (DEPÓSITO DE BENTONITA, MISTURADOR DE ALTA TURBULÊNCIA, SILOS DE ARMAZENAMENTO DE LAMA E ÁGUA, LABORATÓRIO DE CONTROLE DE QUALIDADE DA LAMA) - CHI DIURNO. AF_04/2019 SEM CUSTOCHI0,265
Comp.102816CENTRAL DE LAMA BENTONÍTICA (DEPÓSITO DE BENTONITA, MISTURADOR DE ALTA TURBULÊNCIA, SILOS DE ARMAZENAMENTO DE LAMA E ÁGUA, LABORATÓRIO DE CONTROLE DE QUALIDADE DA LAMA) - CHP DIURNO. AF_04/2019 SEM CUSTOCHP0,107
Comp.100973CARGA, MANOBRA E DESCARGA DE SOLOS E MATERIAIS GRANULARES EM CAMINHÃO BASCULANTE 6 M³ - CARGA COM PÁ CARREGADEIRA (CAÇAMBA DE 1,7 A 2,8 M³ / 128 HP) E DESCARGA LIVRE (UNIDADE: M3). AF_02/2026M31,188
Comp.97913TRANSPORTE COM CAMINHÃO BASCULANTE DE 6 M³, EM VIA URBANA EM REVESTIMENTO PRIMÁRIO (UNIDADE: M3XKM). AF_02/2026M3XKM0,356
Comp.95580MONTAGEM DE ARMADURA DE ESTACAS, DIÂMETRO = 20,0 MM. AF_09/2021_PSKG9,782
Comp.95578MONTAGEM DE ARMADURA DE ESTACAS, DIÂMETRO = 12,5 MM. AF_09/2021_PSKG0,821
Comp.95576MONTAGEM DE ARMADURA DE ESTACAS, DIÂMETRO = 8,0 MM. AF_09/2021_PSKG1,235
Comp.93288GUINDASTE HIDRÁULICO AUTOPROPELIDO, COM LANÇA TELESCÓPICA 40 M, CAPACIDADE MÁXIMA 60 T, POTÊNCIA 260 KW - CHI DIURNO. AF_03/2016CHI0,261
Comp.93287GUINDASTE HIDRÁULICO AUTOPROPELIDO, COM LANÇA TELESCÓPICA 40 M, CAPACIDADE MÁXIMA 60 T, POTÊNCIA 260 KW - CHP DIURNO. AF_03/2016CHP0,09
Comp.90778ENGENHEIRO CIVIL DE OBRA PLENO COM ENCARGOS COMPLEMENTARESH0,035
Comp.90776ENCARREGADO GERAL COM ENCARGOS COMPLEMENTARESH0,351
Comp.90651BOMBA CENTRÍFUGA MONOESTÁGIO COM MOTOR ELÉTRICO MONOFÁSICO, POTÊNCIA 15 HP, DIÂMETRO DO ROTOR 173 MM, HM/Q = 30 MCA / 90 M3/H A 45 MCA / 55 M3/H - CHI DIURNO. AF_06/2015CHI0,257
Comp.90650BOMBA CENTRÍFUGA MONOESTÁGIO COM MOTOR ELÉTRICO MONOFÁSICO, POTÊNCIA 15 HP, DIÂMETRO DO ROTOR 173 MM, HM/Q = 30 MCA / 90 M3/H A 45 MCA / 55 M3/H - CHP DIURNO. AF_06/2015CHP0,095
Comp.88316SERVENTE COM ENCARGOS COMPLEMENTARESH1,128
Comp.88309PEDREIRO COM ENCARGOS COMPLEMENTARESH0,276
Insumo44480TARIFA "A" ENTRE 0 E 20M3 FORNECIMENTO D'AGUAM30,285
Insumo44066TUBO DE ACO,TREMONHA, PARA CONCRETAGEM COM PONTA ROSQUEAVEL, DIAMETRO 10" (250 MM) SEM PREÇOM0,0002
Insumo44065CAMISA DE ACO, DIAMETRO DE 90 CM, COMPRIMENTO DE 1,50 M SEM PREÇOM0,0002
Insumo43366BENTONITA, ARGILA CONSTITUIDA POR MONTMORILONITAKG15,839
Insumo43360CONCRETO USINADO BOMBEAVEL, CLASSE DE RESISTENCIA C30, COM BRITA 0 E 1, SLUMP = 220 +/- 30 MM, EXCLUI SERVICO DE BOMBEAMENTO (NBR 8953)M31,007

Itens e suas características

  • Pedreiro com encargos complementares: profissional responsável por operar os equipamentos;
  • Servente com encargos complementares: profissional que auxilia os pedreiros em suas tarefas;
  • Engenheiro Pleno: profissional que coordena e fiscaliza todas as atividades de execução da estaca;
  • Encarregado Geral: profissional que coordena e auxilia a equipe em todas as atividades de execução da estaca;
  • Camisa de aço, diâmetro de 120 cm, comprimento de 1,50 m;
  • Tubo de aço tremonha para concretagem;
  • Concreto bombeável com fck de 30 MPa, slump 240 +/- 20mm, consumo de cimento de 400 kg/m³, fator a/c menor ou igual que 0,6;
  • Montagem de armadura longitudinal de estacas de seção circular, diâmetro de 20,0 mm;
  • Montagem de armadura longitudinal/transversal de estacas de seção circular, diâmetro de 12,5 mm, utilizada como estribo;
  • Montagem de armadura longitudinal/transversal de estacas de seção circular, diâmetro de 8,0 mm, utilizada como estribo;
  • Argila bentonítica;
  • Fornecimento de água;
  • Central de lama bentonítica composta por depósito de bentonita, misturador de alta turbulência, silos de armazenamento de lama e água, laboratório de controle de qualidade da lama;
  • Carga e descarga mecanizada de solo (terra escavada) em caminhão basculante de 6 m³;
  • Transporte (terra escavada) com caminhão de 6 m³, em via urbana com revestimento primário e DMT de 300 m;
  • Perfuratriz hidráulica sobre esteira, torque máximo de 161 kNm, profundidade máxima de 54 m, diâmetro máximo de 1500 mm, potência do motor de 268 HP;
  • Guindaste auxiliar autopropelido com lança telescópica, capacidade de carga de 60 ton;
  • Bomba centrífuga monoestágio com motor elétrico monofásico, potência de 15 HP, diâmetro do rotor de 173 mm, vazão de 90 m³/h a pressão de 30 m.c.a a vazão de 55 m³/h a pressão de 45 m.c.a.

Equipamentos

  • Perfuratriz hidráulica sobre esteira, torque máximo de 161 kNm, profundidade máxima de 54 m, diâmetro máximo de 1500 mm, potência do motor de 268 HP;
  • Guindaste auxiliar autopropelido com lança telescópica, capacidade de carga de 60 ton;
  • Bomba centrífuga monoestágio com motor elétrico monofásico, potência de 15 HP, diâmetro do rotor de 173 mm, vazão de 90 m³/h a pressão de 30 m.c.a a vazão de 55 m³/h a pressão de 45 m.c.a;
  • Central de lama bentonítica composta por depósito de bentonita, misturador de alta turbulência, silos de armazenamento de lama e água, laboratório de controle de qualidade da lama.

Caderno Técnico da composição SINAPI 101183 — Execução e Medição

Aferido em 05/2020

Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Estacas broca, strauss e escavada com fluido estabilizante.

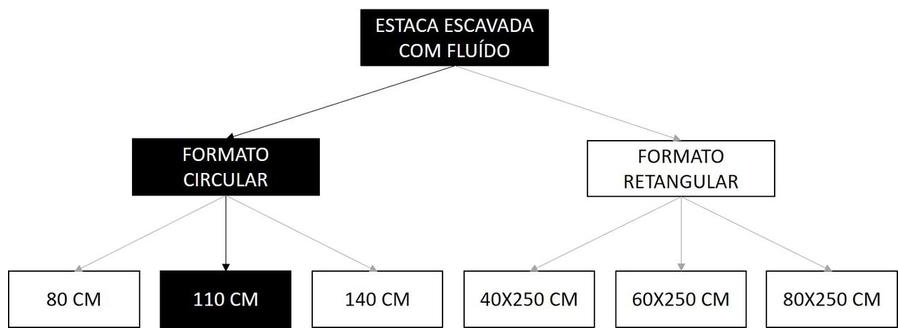

Árvore de Fatores da composição SINAPI 101183

Árvore de fatores da composição SINAPI 101183 — diagrama oficial de variantes do serviço
Onde esta composição se encaixa entre as variantes do serviço no caderno Estacas broca, strauss e escavada com fluido estabilizante. Arraste para o lado para ver o diagrama completo.

Execução do serviço

  • Iniciar a escavação com caçamba de diâmetro 10 cm superior à estaca com movimento rotativo sem introdução da lama até profundidade de 2 m;
  • Introduzir a camisa metálica, que servirá de guia para o restante da escavação, conferir e ajustar a locação da camisa e posicionar o mangote para lançamento da lama;
  • Prosseguir com a escavação até a cota prevista em projeto e com o preenchimento simultâneo da estaca com lama até no mínimo 1,50 m acima do NA;
  • Terminada a escavação, posicionar, com uso de guindaste, a armadura previamente montada, na estaca ainda cheia de lama;
  • Introduzir os tubos tremonha;
  • Proceder à desarenação até que a lama reciclada atinja os parâmetros de concretagem indicados em norma. Caso não se atinja os parâmetros pode-se substituir total ou parcialmente a lama;
  • A limpeza de fundo da estaca é conseguida com a utilização de caçamba com flap e com o bombemaneto de lama contaminada com bomba de grande volume, de acordo com o especificado em projeto;
  • Lançar o concreto através de funil e bombear a lama de volta para o silo;
  • Controlar a subida de concreto a cada betoneira lançada;
  • Retirar parte dos tubos tremonha a cada uma ou betoneiras;
  • Repetir as duas últimas operações até um diâmetro acima da cota de arrasamento das estacas e a retirada total dos tubos;
  • Retirar a camisa guia.

Critérios de medição (quantificação do serviço)

  • Utilizar o comprimento total de estacas escavadas com fluido estabilizante com as características descritas na composição.

Critérios de aferição (o que a composição contempla)

  • Para o levantamento dos índices de produtividade foram considerados os oficiais e os serventes que estavam envolvidos na execução da estaca;
  • Foram consideradas perdas no consumo de concreto;
  • Foi considerada armadura composta por 16 barras de 20 mm com comprimento de 6m e estribos de 8 mm a cada 20 cm e de 12,50 mm a cada 100 cm. A quantidade de aço deve ser estabelecida pelo projetista estrutural, sendo aqui apresentada uma estimativa;
  • Foram separados os tempos produtivo (CHP) e improdutivo (CHI) dos equipamentos da seguinte forma: -> CHP perfuratriz: considera os tempos de perfuração e movimentação; -> CHP guindaste: considera os tempos de armação, concretagem e movimentação; -> CHP bomba: considera o tempo de desarenação e concretagem; -> CHP misturador de lama: considera o tempo útil de produção da lama necessária no dia, considerando a perda de 30% por estaca; -> CHI: considera os demais tempos da jornada de trabalho;
  • Deve ser previsto reservatório de água com volume suficiente para execução de todas as estacas no dia.

Informações complementares

  • O dimensionamento desta composição de serviço pressupõe a execução direta, com equipe e equipamento próprio. Na situação de terceirização do serviço, onde a execução, controle e responsabilidade são transferidos às empresas terceirizadas, cabe ao orçamentista fazer a análise e adaptar a referência, se for o caso;
  • Esta composição foi calculada para a situação específica do fator "comprimento de estaca" médio de 24,2 m. No entanto, ela foi considerada válida para outras profundidades (faixas de até 20 m, de 20 a 30 m e acima de 30 m) por ter seu custo representativo para estas outras situações.

Normas Técnicas Aplicáveis

3 normas

1 norma referenciada nesta composição foi cancelada pela ABNT mas permanece no Caderno Técnico SINAPI.

NBR 6118 NBR 6122 NBR 12131

Fonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →

Sem preços publicados nesta referência

A composição SINAPI 101183 não possui custos regionais na referência Jun/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.

Perguntas Frequentes

O que é a composição SINAPI 101183?
A composição SINAPI 101183 refere-se a: ESTACA CIRCULAR ESCAVADA COM FLUIDO ESTABILIZANTE (ESTACÃO), DIÂMETRO DE 110CM (EXCLUSIVE MOBILIZAÇÃO E DESMOBILIZAÇÃO). AF_05/2020. A unidade de medida é M e pertence ao grupo "Estacas Broca, Strauss e Escavada com Fluido Estabilizante" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.
O que está incluído na composição SINAPI 101183?

Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):

  • Para o levantamento dos índices de produtividade foram considerados os oficiais e os serventes que estavam envolvidos na execução da estaca;
  • Foram consideradas perdas no consumo de concreto;
  • Foi considerada armadura composta por 16 barras de 20 mm com comprimento de 6m e estribos de 8 mm a cada 20 cm e de 12,50 mm a cada 100 cm. A quantidade de aço deve ser estabelecida pelo projetista estrutural, sendo aqui apresentada uma estimativa;
  • Foram separados os tempos produtivo (CHP) e improdutivo (CHI) dos equipamentos da seguinte forma: -> CHP perfuratriz: considera os tempos de perfuração e movimentação; -> CHP guindaste: considera os tempos de armação, concretagem e movimentação; -> CHP bomba: considera o tempo de desarenação e concretagem; -> CHP misturador de lama: considera o tempo útil de produção da lama necessária no dia, considerando a perda de 30% por estaca; -> CHI: considera os demais tempos da jornada de trabalho;
  • Deve ser previsto reservatório de água com volume suficiente para execução de todas as estacas no dia.
Como medir e quantificar o serviço da composição SINAPI 101183?

Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:

  • Utilizar o comprimento total de estacas escavadas com fluido estabilizante com as características descritas na composição.

Ver o Caderno Técnico completo desta composição ↑

Como usar o SINAPI 101183 em orçamentos?

Para usar esta composição em orçamentos de obras públicas:

  1. Identifique o estado da obra e o mês de referência do orçamento
  2. Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
  3. Multiplique o preço unitário pela quantidade de M prevista no projeto
  4. Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular
Qual a diferença entre desonerado e não desonerado no SINAPI?
O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
