ENTRADA DE ENERGIA ELÉTRICA, AÉREA, BIFÁSICA, COM CAIXA DE SOBREPOR, CABO DE 10 MM2 E DISJUNTOR DIN 50A (NÃO INCLUSO O POSTE DE CONCRETO). AF_12/2025
Unidade: UN ✓ Ref. SINAPI Jun/2026
Compare esta composição com outra — preços lado a lado em todos os estados
Composição Analítica do SINAPI 101497
Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.
| Tipo | Código | Descrição | Unid. | Coef. |
|---|---|---|---|---|
| Comp. | 104749 | CONECTOR GRAMPO METÁLICO TIPO OLHAL, PARA SPDA, PARA HASTE DE ATERRAMENTO DE 3/4'' E CABOS DE 10 A 50 MM2 - FORNECIMENTO E INSTALAÇÃO. AF_08/2023 | UN | 1,00 |
| Comp. | 100578 | ASSENTAMENTO DE POSTE DE CONCRETO COM COMPRIMENTO NOMINAL DE 9 M, CARGA NOMINAL MENOR OU IGUAL A 1000 DAN, ENGASTAMENTO SIMPLES COM 1,5 M DE SOLO (NÃO INCLUI FORNECIMENTO). AF_04/2025 | UN | 1,00 |
| Comp. | 96986 | HASTE DE ATERRAMENTO, DIÂMETRO 3/4", COM 3 METROS - FORNECIMENTO E INSTALAÇÃO. AF_08/2023 | UN | 1,00 |
| Comp. | 96977 | CORDOALHA DE COBRE NU 50 MM², ENTERRADA - FORNECIMENTO E INSTALAÇÃO. AF_08/2023 | M | 1,95 |
| Comp. | 93666 | DISJUNTOR BIPOLAR TIPO DIN, CORRENTE NOMINAL DE 50A - FORNECIMENTO E INSTALAÇÃO. AF_07/2025 | UN | 1,00 |
| Comp. | 91933 | CABO DE COBRE FLEXÍVEL ISOLADO, 10 MM², ANTI-CHAMA 0,6/1,0 KV, PARA CIRCUITOS TERMINAIS - FORNECIMENTO E INSTALAÇÃO. AF_03/2023 | M | 16,65 |
| Comp. | 91919 | CURVA 180 GRAUS PARA ELETRODUTO, PVC, ROSCÁVEL, DN 32 MM (1"), PARA CIRCUITOS TERMINAIS, INSTALADA EM PAREDE - FORNECIMENTO E INSTALAÇÃO. AF_03/2023 | UN | 1,00 |
| Comp. | 91917 | CURVA 90 GRAUS PARA ELETRODUTO, PVC, ROSCÁVEL, DN 32 MM (1"), PARA CIRCUITOS TERMINAIS, INSTALADA EM PAREDE - FORNECIMENTO E INSTALAÇÃO. AF_03/2023 | UN | 1,00 |
| Comp. | 91885 | LUVA PARA ELETRODUTO, PVC, ROSCÁVEL, DN 32 MM (1"), PARA CIRCUITOS TERMINAIS, INSTALADA EM PAREDE - FORNECIMENTO E INSTALAÇÃO. AF_03/2023 | UN | 1,00 |
| Comp. | 91872 | ELETRODUTO RÍGIDO ROSCÁVEL, PVC, DN 32 MM (1"), PARA CIRCUITOS TERMINAIS, INSTALADO EM PAREDE - FORNECIMENTO E INSTALAÇÃO. AF_03/2023 | M | 6,05 |
| Comp. | 88264 | ELETRICISTA COM ENCARGOS COMPLEMENTARES | H | 3,1568 |
| Comp. | 88247 | AUXILIAR DE ELETRICISTA COM ENCARGOS COMPLEMENTARES | H | 0,6314 |
| Insumo | 39997 | PORCA ZINCADA, SEXTAVADA, DIAMETRO 1/4" | UN | 2,00 |
| Insumo | 39996 | VERGALHAO ZINCADO ROSCA TOTAL, 1/4" (6,3 MM) | M | 0,1664 |
| Insumo | 39809 | CAIXA PARA MEDIDOR POLIFASICO, EM POLICARBONATO / TERMOPLASTICO, PARA ALOJAR 1 DISJUNTOR (PADRAO DA CONCESSIONARIA LOCAL) | UN | 1,00 |
| Insumo | 34643 | CAIXA DE INSPECAO PARA ATERRAMENTO E PARA RAIOS, EM POLIPROPILENO, DIAMETRO = 300 MM X ALTURA = 400 MM (INCLUIDA TAMPA SEM ESCOTILHA) | UN | 1,00 |
| Insumo | 14153 | FITA METALICA PERFURADA, L = *18* MM, ROLO DE 30 M, CARGA RECOMENDADA = *30* KGF | UN | 0,06 |
| Insumo | 11950 | BUCHA DE NYLON SEM ABA S6, COM PARAFUSO DE 4,20 X 40 MM EM ACO ZINCADO COM ROSCA SOBERBA, CABECA CHATA E FENDA PHILLIPS | UN | 4,00 |
| Insumo | 11267 | ARRUELA LISA, REDONDA, DE LATAO POLIDO, DIAMETRO NOMINAL 5/8", DIAMETRO EXTERNO = 34 MM, DIAMETRO DO FURO = 17 MM, ESPESSURA = *2,5* MM | UN | 2,00 |
| Insumo | 4346 | PARAFUSO DE FERRO POLIDO, SEXTAVADO, COM ROSCA PARCIAL, DIAMETRO 5/8", COMPRIMENTO 6", COM PORCA E ARRUELA DE PRESSAO MEDIA | UN | 3,00 |
| Insumo | 3398 | ISOLADOR DE PORCELANA, TIPO ROLDANA, DIMENSOES DE *72* X *72* MM, PARA USO EM BAIXA TENSAO | UN | 1,00 |
| Insumo | 1094 | ARMACAO VERTICAL COM HASTE E CONTRA-PINO, EM CHAPA DE ACO GALVANIZADO 3/16", COM 1 ESTRIBO, SEM ISOLADOR | UN | 1,00 |
Itens e suas características
- Eletricista : oficial responsável pela instalação da entrada de energia elétrica.
- Auxiliar de eletricista : auxilia ao oficial na instalação da entrada de energia elétrica.
- Assentamento de poste de concreto com comprimento nominal de 9 metros, carga nominal menor ou igual a 1000 DAN, engastamento simples com 1,5 metros de solo.
- Eletroduto rígido roscável, PVC, DN 32 mm, instalado no poste.
- Curva 180 graus para eletroduto, PVC, roscável, DN 32 mm, instalada no poste.
- Curva 90 graus para eletroduto, PVC, roscável, DN 32 mm, instalada no poste.
- Luva para eletroduto, PVC, roscável, DN 32 mm, instalada no poste.
- Cabo de cobre flexível isolado, 10 mm², antichama 0,6/1,0 KV, para o ramal de entrada do consumidor.
- Cordoalha de cobre nu 50 mm², enterrada, sem isolador.
- Conector grampo metálico tipo olhal, para SPDA, para haste de aterramento de 3/4": para conectar a cordoalha e a haste de aterramento.
- Haste de aterramento 3/4 para SPDA.
- Disjuntor bipolar tipo DIN, corrente nominal de 50A.
- Caixa inspeção em polietileno para aterramento e para raios diâmetro = 300 mm.
- Isolador de porcelana, tipo roldana, dimensões de *72* x *72* mm.
- Armação vertical com haste e contra pino, em chapa de aço galvanizado 3/16"", com 1 estribo, sem isolador.
- Arruela redonda de latão, diâmetro externo de 34 mm, espessura de 2,5 mm, diâmetro do furo de 17 mm: para fixação da armação vertical no poste.
- Vergalhão zincado rosca total, ¼" (6,3 mm): para fixação da armação no poste.
- Porca zincada, sextavada, diâmetro ¼": para fixação da armação no poste.
- Fita metálica perfurada, l = *18* mm, rolo de 30 m, carga recomendada = *30* kgf: para fixação do eletroduto no poste.
- Parafuso de ferro polido, sextavado, com rosca parcial, diâmetro 5/8"", comprimento 6"", com porca e arruela de pressão: para fixação da fita metálica no eletroduto.
- Caixa de proteção para 1 medidor bifásico, com visor, de sobrepor, em chapa de aço - padrão da concessionária local (Insumo substituído, ver item 8 - Pendências).
- Bucha de nylon sem aba S6, com parafuso de 4,20 x 40 mm em aço zincado com rosca soberba, cabeça chata e fenda Philips: para fixação da caixa metálica de sobrepor.
Caderno Técnico da composição SINAPI 101497 — Execução e Medição
Aferido em 12/2025Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Instalações elétricas - rede de distribuição.

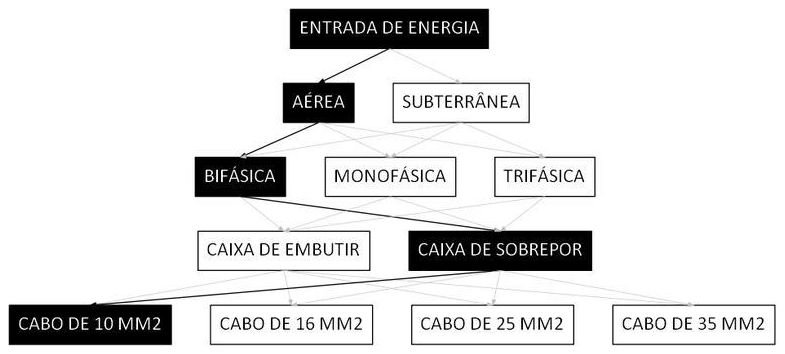

Árvore de Fatores da composição SINAPI 101497
Execução do serviço
- Verificar o local da instalação;
- A execução do assentamento de poste é detalhado em sua própria composição.
- Posicionar e fixar com parafusos a caixa de medição na posição de instalação e verificar prumo;
- Executar a montagem da tampa da caixa (fechadura, vedação) e instalar a tampa, de acordo com orientações do fabricante;
- Cortar o comprimento necessário da barra do eletroduto de PVC rígido;
- Encaixar a tarraxa, própria para criar a rosca, na extremidade do eletroduto;
- Fazer um giro para direita e ¼ de volta para a esquerda;
- Repetir a operação anterior até atingir a rosca no comprimento desejado;
- Encaixar as conexões à extremidade do eletroduto;
- Rosquear as peças até o completo encaixe;
- Fixar o eletroduto no poste através de 3 abraçadeiras de fita perfurada;
- Fazer a escavação no local onde será inserida a caixa de inspeção para aterramento;
- Posicionar a caixa de inspeção para aterramento no solo; verificar o nível durante este procedimento;
- Molhar o solo para facilitar a entrada da haste de aterramento;
- Posicionar e martelar a haste no solo até alcançar a profundidade ideal;
- Verificar o comprimento do trecho de cordoalha na instalação;
- Cortar o comprimento necessário de cordoalha;
- Posicionar a cordoalha na vala previamente aberta;
- Juntar haste e cordoalha, e, fazer o encaixe do conector;
- Em seguida apertar as porcas do conector para a completa união;
- Executar o reaterro da caixa de inspeção para aterramento, com o solo retirado anteriormente;
- Cortar o vergalhão rosca total no tamanho adequado para a correta fixação da armação secundária;
- Encaixar vergalhão com porca e arruela na armação secundária;
- Fixar armação secundária no poste através do vergalhão, arruela e porca;
- Encaixar o isolador roldana na armação secundária;
- Após o eletroduto já estar instalado no local definido, iniciar o processo de passagem dos cabos;
- Verificar o comprimento do trecho de cabos;
- Cortar o comprimento necessário de cabos;
- Com os cabos já preparados, iniciar o processo de passagem por dentro dos eletrodutos até chegar à outra extremidade;
- Já com os cabos passados de um ponto a outro, iniciar a instalação do disjuntor dentro da caixa de medição;
- Encaixar os terminais nas extremidades dos cabos a serem ligados;
- Após o cabo e o terminal estarem prontos, desencaixar os parafusos dos polos do disjuntor;
- Colocar os terminais nos polos;
- Recolocar os parafusos, fixando os terminais ao disjuntor.
Critérios de medição (quantificação do serviço)
- Utilizar a quantidade de entrada de energia elétrica, aérea, bifásica, com caixa de sobrepor e cabo de 10 mm², presente no projeto.
Critérios de aferição (o que a composição contempla)
- Para o levantamento dos índices de produtividade foi considerado que o ajudante é responsável também pelo transporte horizontal do material.
- Para o levantamento dos índices de produtividade foram considerados os operários (oficiais e ajudantes) envolvidos com a execução da entrada de energia elétrica.
- Esta composição considera a instalação do poste, sendo necessário que o usuário contemple, adicionalmente a este valor, o preço do insumo poste (fornecimento).
Informações complementares
- Anexo 1 apresenta um exemplo de entrada de energia elétrica aérea.
Normas Técnicas Aplicáveis
5 normasFonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →
Composição · SINAPI 101497
O preço da composição SINAPI 101497 varia conforme o estado: o menor é R$ 1.876,49 por UN em Sergipe (SE) e o maior, R$ 2.276,71 no Paraná (PR) — uma diferença de aproximadamente 21% entre o menor e o maior preço.
Média nacional: R$ 2.055,88 por UN.
Ref. Jun/2026 · Disponível em todos os 26 estados e o DF.
Preço Composição SINAPI 101497 por Estado — Jun/2026SINAPI 101497 por Estado — Jun/2026
| UF | Desonerado (R$/UN)Deson. | Onerado (R$/UN)Oner. |
|---|---|---|
| AC | R$ 2.125,44 | R$ 2.158,18 |
| AL | R$ 2.004,70 | R$ 2.037,23 |
| AP | R$ 1.957,88 | R$ 1.988,18 |
| AM | R$ 2.121,72 | R$ 2.161,62 |
| BA | R$ 2.034,42 | R$ 2.067,38 |
| CE | R$ 1.917,96 | R$ 1.949,27 |
| DF | R$ 2.199,50 | R$ 2.229,23 |
| ES | R$ 2.153,74 | R$ 2.191,66 |
| GO | R$ 1.916,96 | R$ 1.945,75 |
| MA | R$ 2.172,96 | R$ 2.202,77 |
| MT | R$ 1.985,34 | R$ 2.015,01 |
| MS | R$ 1.918,83 | R$ 1.949,34 |
| MG | R$ 2.096,09 | R$ 2.130,65 |
| PA | R$ 2.108,20 | R$ 2.137,51 |
| PB | R$ 2.038,23 | R$ 2.069,29 |
| PR | R$ 2.276,71 | R$ 2.315,15 |
| PE | R$ 2.108,97 | R$ 2.140,41 |
| PI | R$ 2.010,04 | R$ 2.038,95 |
| RJ | R$ 2.112,58 | R$ 2.154,11 |
| RN | R$ 2.070,72 | R$ 2.102,60 |
| RS | R$ 1.960,77 | R$ 1.993,58 |
| RO | R$ 2.014,10 | R$ 2.048,80 |
| RR | R$ 2.030,01 | R$ 2.063,74 |
| SC | R$ 2.195,16 | R$ 2.246,12 |
| SP | R$ 2.059,85 | R$ 2.105,21 |
| SE | R$ 1.876,49 | R$ 1.903,97 |
| TO | R$ 2.041,40 | R$ 2.076,70 |
Fonte: Caixa Econômica Federal / IBGE. Referência: 2026-06. Preços em R$ por UN.
Próximos passos com esta composição
Perguntas Frequentes
O que é a composição SINAPI 101497?
A composição SINAPI 101497 refere-se a: ENTRADA DE ENERGIA ELÉTRICA, AÉREA, BIFÁSICA, COM CAIXA DE SOBREPOR, CABO DE 10 MM2 E DISJUNTOR DIN 50A (NÃO INCLUSO O POSTE DE CONCRETO). AF_12/2025. A unidade de medida é UN e pertence ao grupo "Instalações Elétricas - Rede de Distribuição" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.
Qual a variação de preço da composição SINAPI 101497 entre os 26 estados e o DF?
O preço desonerado da composição SINAPI 101497 varia de R$ 1.876,49 em Sergipe a R$ 2.276,71 em Paraná por UN — uma diferença de 21% entre extremos. A média nacional é R$ 2.055,88 (referência Jun/2026, regime desonerado). Clique no estado para ver o preço regional completo:
| Maiores preços | |
| Paraná | R$ 2.276,71 |
| Distrito Federal | R$ 2.199,50 |
| Santa Catarina | R$ 2.195,16 |
| Média nacional | |
| Brasil (27 UFs) | R$ 2.055,88 |
| Menores preços | |
| Sergipe | R$ 1.876,49 |
| Goiás | R$ 1.916,96 |
| Ceará | R$ 1.917,96 |
O que está incluído na composição SINAPI 101497?
Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):
- Para o levantamento dos índices de produtividade foi considerado que o ajudante é responsável também pelo transporte horizontal do material.
- Para o levantamento dos índices de produtividade foram considerados os operários (oficiais e ajudantes) envolvidos com a execução da entrada de energia elétrica.
- Esta composição considera a instalação do poste, sendo necessário que o usuário contemple, adicionalmente a este valor, o preço do insumo poste (fornecimento).
Como medir e quantificar o serviço da composição SINAPI 101497?
Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:
- Utilizar a quantidade de entrada de energia elétrica, aérea, bifásica, com caixa de sobrepor e cabo de 10 mm², presente no projeto.
Como usar o SINAPI 101497 em orçamentos?
Para usar esta composição em orçamentos de obras públicas:
- Identifique o estado da obra e o mês de referência do orçamento
- Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
- Multiplique o preço unitário pela quantidade de UN prevista no projeto
- Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular
Qual a diferença entre desonerado e não desonerado no SINAPI?
O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
