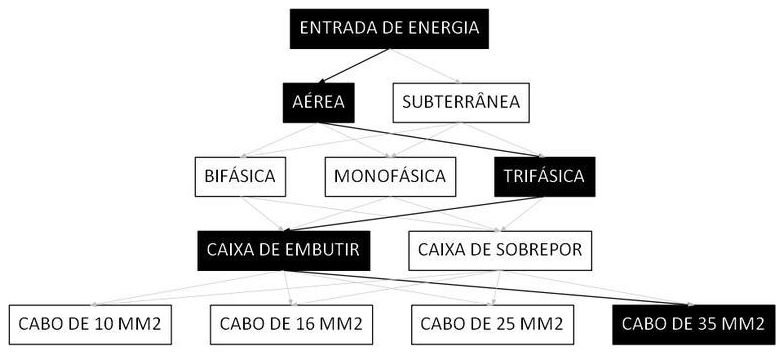

SINAPI 101512 ENTRADA DE ENERGIA ELÉTRICA, AÉREA, TRIFÁSICA, COM CAIXA DE EMBUTIR, CABO DE 35 MM2 E DISJUNTOR DIN 50A (NÃO INCLUSO O POSTE DE CONCRETO). AF_12/2025

ITENS E SUAS CARACTERÍSTICAS - Eletricista : oficial responsável pela instalação da entrada de energia elétrica. - Auxiliar de eletricista : auxilia ao oficial na instalação da entrada de energia elétrica. - Assentamento de poste de concreto com comprimento nominal de 9 metros, carga nominal menor ou igual a 1000 DAN, engastamento simples com 1,5 metros de solo. - Eletroduto rígido roscável, PVC, DN 40 mm, instalado no poste. - Curvas 90 e 180 graus e luva para eletroduto, PVC, roscável, DN 40 mm, instaladas no poste. - Cabo de cobre flexível isolado, 35 mm², antichama 0,6/1,0 KV, para o ramal de entrada do consumidor. - Cordoalha de cobre nu 50 mm², enterrada, sem isolador. - Conector grampo metálico tipo olhal, para SPDA, para haste de aterramento de 3/4": para conectar a cordoalha e a haste de aterramento. - Haste de aterramento 3/4 para SPDA. - Disjuntor tripolar tipo DIN, corrente nominal de 50A. - Caixa inspeção em polietileno para aterramento e para raios diâmetro = 300 mm. - Isolador de porcelana, tipo roldana, dimensões de *72* x *72* mm. - Armação vertical com haste e contra pino, em chapa de aço galvanizado 3/16"", com 1 estribo, sem isolador. - Arruela redonda de latão, diâmetro externo de 34 mm, espessura de 2,5 mm, diâmetro do furo de 17 mm: para fixação da armação vertical no poste. INSTALAÇÕES ELÉTRICAS - REDE DE DISTRIBUIÇÃO 107

- Vergalhão zincado rosca total, ¼" (6,3 mm): para fixação da armação no poste. - Porca zincada, sextavada, diâmetro ¼": para fixação da armação no poste. - Fita metálica perfurada, l = *18* mm, rolo de 30 m, carga recomendada = *30* kgf: para fixação do eletroduto no poste. - Parafuso de ferro polido, sextavado, com rosca parcial, diâmetro 5/8"", comprimento 6"", com porca e arruela de pressão: para fixação da fita metálica no eletroduto. - Caixa de proteção para 1 medidor trifásico, com visor, de embutir, em chapa de aço (padrão da concessionária local). - Argamassa traço 1:1:6 (em volume de cimento, cal e areia média úmida) para emboço/massa única/assentamento de alvenaria de vedação, preparo manual: para fixação da caixa de medição de embutir.

CRITÉRIOS PARA QUANTIFICAÇÃO DOS SERVIÇOS - Utilizar a quantidade de entrada de energia elétrica, aérea, trifásica, com caixa de embutir e cabo de 35 mm², presente no projeto.
