BRAÇO PARA ILUMINAÇÃO PÚBLICA, EM TUBO DE AÇO GALVANIZADO, COMPRIMENTO DE 1,20 M, PARA FIXAÇÃO EM POSTE DE CONCRETO - FORNECIMENTO E INSTALAÇÃO. AF_02/2025
Unidade: UN ✓ Ref. SINAPI Jun/2026
Esta composição não possui preços publicados na referência SINAPI Jun/2026.
A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.
Composição Analítica do SINAPI 101634
Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.
| Tipo | Código | Descrição | Unid. | Coef. |
|---|---|---|---|---|
| Comp. | 105845 | GUINDAUTO HIDRÁULICO, CAPACIDADE MÁXIMA DE CARGA 6200 KG, MOMENTO MÁXIMO DE CARGA 11,7 TM, ALCANCE MÁXIMO HORIZONTAL 9,70 M, INCLUSIVE CAMINHÃO TOCO PBT 16.000 KG, POTÊNCIA DE 189 CV E CESTA AÉREA COM ISOLAMENTO CLASSE C - CHI DIURNO. AF_01/2025 SEM CUSTO | CHI | 0,0517014 |
| Comp. | 105844 | GUINDAUTO HIDRÁULICO, CAPACIDADE MÁXIMA DE CARGA 6200 KG, MOMENTO MÁXIMO DE CARGA 11,7 TM, ALCANCE MÁXIMO HORIZONTAL 9,70 M, INCLUSIVE CAMINHÃO TOCO PBT 16.000 KG, POTÊNCIA DE 189 CV E CESTA AÉREA COM ISOLAMENTO CLASSE C - CHP DIURNO. AF_01/2025 SEM CUSTO | CHP | 0,2016071 |
| Comp. | 88264 | ELETRICISTA COM ENCARGOS COMPLEMENTARES | H | 0,574 |
| Comp. | 88247 | AUXILIAR DE ELETRICISTA COM ENCARGOS COMPLEMENTARES | H | 0,574 |
| Insumo | 44216 | BRACO PARA LUMINARIA PUBLICA 1 X 1,20 M SEM PREÇO | UN | 1,00 |
| Insumo | 1022 | CABO DE COBRE, FLEXIVEL, CLASSE 4 OU 5, ISOLACAO EM PVC/A, ANTICHAMA BWF-B, COBERTURA PVC-ST1, ANTICHAMA BWF-B, 1 CONDUTOR, 0,6/1 KV, SECAO NOMINAL 2,5 MM2 | M | 4,40 |
Itens e suas características
- Eletricista : oficial responsável pela instalação do braço;
- Auxiliar de eletricista : auxilia ao oficial na instalação do braço;
- Braço para luminária pública 1 x 1,20m ;
- Cabo de cobre, flexível, classe 4 ou 5, isolação em PVC/A, antichama BWF-B, cobertura PVC-ST1, antichama BWF-B, 1 condutor, 0,6/1 KV, seção nominal 2,5 mm²: instalado dentro do braço;
- Guindauto hidráulico: utilizado para a instalação do braço.
Equipamentos
- Guindauto hidráulico, capacidade máxima de carga 6200 kg, momento máximo de carga 11,7 t.m, alcance máximo horizontal 9,70 m, inclusive caminhão toco pbt 16.000 kg, potência de 189 cv.
Caderno Técnico da composição SINAPI 101634 — Execução e Medição
Aferido em 02/2025Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Luminárias externas.

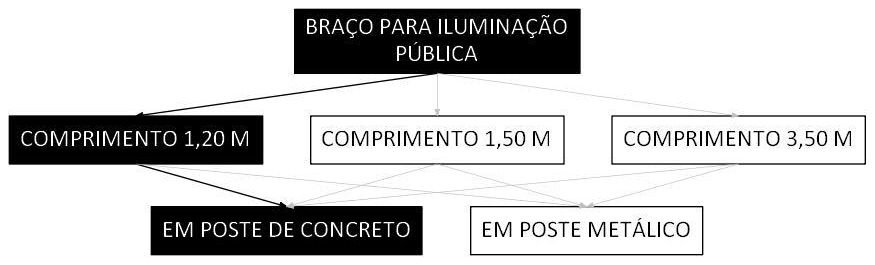

Árvore de Fatores da composição SINAPI 101634
Execução do serviço
- Verificar o local da instalação;
- Cortar o comprimento necessário dos cabos;
- Instalar cabos dentro do braço;
- Conectar os cabos do braço com os cabos da rede aérea existente no poste de concreto;
- Instalar braço no poste de concreto.
Critérios de medição (quantificação do serviço)
- Utilizar a quantidade de braço de 1,2 m para iluminação pública, com fixação em poste de concreto, presente no projeto
Critérios de aferição (o que a composição contempla)
- Para o levantamento dos índices de produtividade foi considerado que o ajudante é responsável também pelo transporte horizontal do material;
- Para o levantamento dos índices de produtividade foram considerados os operários (oficiais e ajudantes) envolvidos com a execução do braço;
- Esta composição é válida tanto para fixação diretamente no poste quanto para fixação em abraçadeira;
- A produtividade desta composição não contempla a instalação da abraçadeira. Para tal atividade, utilizar composição específica do serviço. -A composição contempla o uso do guindauto a partir o momento de sua chegada à frente de trabalho até o momento de sua saída desta frente. Não foram considerados os tempos relativos à mobilização e desmobilização do guindauto.
- São separados o tempo produtivo (CHP) e o tempo improdutivo (CHI) do equipamento guindauto da seguinte forma: -> CHP: considera o tempo em que o equipamento está ligado, referente à subida, instalação, descida do oficial e deslocamento entre frentes); -> CHI: considera os tempos em que o equipamento está parado por falta de frente (preparo e sinalização do local e demais ajustes antes de iniciar a subida do cesto para execução do serviço e após a descida do mesmo);
Normas Técnicas Aplicáveis
8 normas1 norma referenciada nesta composição foi cancelada pela ABNT mas permanece no Caderno Técnico SINAPI.
Fonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →
Sem preços publicados nesta referência
A composição SINAPI 101634 não possui custos regionais na referência Jun/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.
Perguntas Frequentes
O que é a composição SINAPI 101634?
A composição SINAPI 101634 refere-se a: BRAÇO PARA ILUMINAÇÃO PÚBLICA, EM TUBO DE AÇO GALVANIZADO, COMPRIMENTO DE 1,20 M, PARA FIXAÇÃO EM POSTE DE CONCRETO - FORNECIMENTO E INSTALAÇÃO. AF_02/2025. A unidade de medida é UN e pertence ao grupo "Luminárias Externas" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.
O que está incluído na composição SINAPI 101634?
Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):
- Para o levantamento dos índices de produtividade foi considerado que o ajudante é responsável também pelo transporte horizontal do material;
- Para o levantamento dos índices de produtividade foram considerados os operários (oficiais e ajudantes) envolvidos com a execução do braço;
- Esta composição é válida tanto para fixação diretamente no poste quanto para fixação em abraçadeira;
- A produtividade desta composição não contempla a instalação da abraçadeira. Para tal atividade, utilizar composição específica do serviço. -A composição contempla o uso do guindauto a partir o momento de sua chegada à frente de trabalho até o momento de sua saída desta frente. Não foram considerados os tempos relativos à mobilização e desmobilização do guindauto.
- São separados o tempo produtivo (CHP) e o tempo improdutivo (CHI) do equipamento guindauto da seguinte forma: -> CHP: considera o tempo em que o equipamento está ligado, referente à subida, instalação, descida do oficial e deslocamento entre frentes); -> CHI: considera os tempos em que o equipamento está parado por falta de frente (preparo e sinalização do local e demais ajustes antes de iniciar a subida do cesto para execução do serviço e após a descida do mesmo);
Como medir e quantificar o serviço da composição SINAPI 101634?
Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:
- Utilizar a quantidade de braço de 1,2 m para iluminação pública, com fixação em poste de concreto, presente no projeto
Como usar o SINAPI 101634 em orçamentos?
Para usar esta composição em orçamentos de obras públicas:
- Identifique o estado da obra e o mês de referência do orçamento
- Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
- Multiplique o preço unitário pela quantidade de UN prevista no projeto
- Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular
Qual a diferença entre desonerado e não desonerado no SINAPI?
O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
