ASSENTAMENTO DE CONEXÃO COM 1 ACESSO, FERRO FUNDIDO PARA REDE DE ÁGUA, DN 500 MM, JUNTA FLANGEADA (NÃO INCLUI O FORNECIMENTO). AF_09/2021
Unidade: UN ✓ Ref. SINAPI Jun/2026
Compare esta composição com outra — preços lado a lado em todos os estados
Composição Analítica do SINAPI 103146
Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.
| Tipo | Código | Descrição | Unid. | Coef. |
|---|---|---|---|---|
| Comp. | 88267 | ENCANADOR OU BOMBEIRO HIDRÁULICO COM ENCARGOS COMPLEMENTARES | H | 2,0616 |
| Comp. | 88248 | AUXILIAR DE ENCANADOR OU BOMBEIRO HIDRÁULICO COM ENCARGOS COMPLEMENTARES | H | 0,5659 |
| Comp. | 5930 | GUINDAUTO HIDRÁULICO, CAPACIDADE MÁXIMA DE CARGA 6200 KG, MOMENTO MÁXIMO DE CARGA 11,7 TM, ALCANCE MÁXIMO HORIZONTAL 9,70 M, INCLUSIVE CAMINHÃO TOCO PBT 16.000 KG, POTÊNCIA DE 189 CV - CHI DIURNO. AF_06/2014 | CHI | 0,6186 |
| Comp. | 5928 | GUINDAUTO HIDRÁULICO, CAPACIDADE MÁXIMA DE CARGA 6200 KG, MOMENTO MÁXIMO DE CARGA 11,7 TM, ALCANCE MÁXIMO HORIZONTAL 9,70 M, INCLUSIVE CAMINHÃO TOCO PBT 16.000 KG, POTÊNCIA DE 189 CV - CHP DIURNO. AF_06/2014 | CHP | 0,3093 |
Itens e suas características
- Encanador ou bombeiro hidráulico com encargos complementares: oficial responsável pela instalação da tubulação flangeada;
- Auxiliar de encanador ou bombeiro hidráulico com encargos complementares: auxilia o encanador na instalação da tubulação flangeada;
- Guindauto hidráulico: equipamento responsável pelo içamento da tubulação flangeada durante a instalação.
Equipamentos
- Guindauto hidráulico, capacidade máxima de carga 6200 kg, momento máximo de carga 11,7 t.m, alcance máximo horizontal 9,70 m, inclusive caminhão toco PBT 16.000 kg, potência de 189 cv.
Caderno Técnico da composição SINAPI 103146 — Execução e Medição
Aferido em 09/2021Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Tubulação flangeada para redes de água.

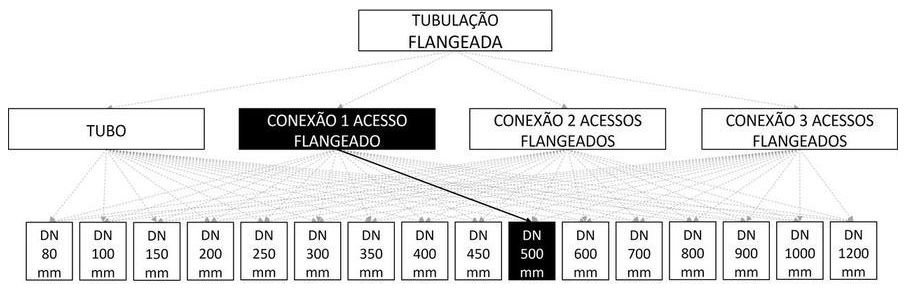

Árvore de Fatores da composição SINAPI 103146
Execução do serviço
- Proceder com a limpeza das faces dos flanges e do anel de vedação, caso necessário;
- Suspender a conexão a ser instalada com o gancho do equipamento de içamento;
- Alinhar as peças flangeadas a montar;
- Posicionar o anel de vedação entre as peças flangeadas e montar os parafusos com porcas;
- As porcas devem ser apertadas progressivamente através de chave de boca (chave fixa) até a completa vedação, conforme a ordem e o valor de torque recomendados pelo fabricante;
- Verificar a estanqueidade e os parafusos que necessitam de reaperto.
Critérios de medição (quantificação do serviço)
- Utilizar a quantidade de conexões com 1 acesso de ferro fundido, com junta flangeada, a serem instaladas;
- Considera-se conexão com 1 acesso: extremidades.
Critérios de aferição (o que a composição contempla)
- Para o levantamento dos índices de produtividade foram considerados os operários (encanadores e auxiliares) envolvidos com a instalação da tubulação flangeada;
- As produtividades desta composição não contemplam os serviços de locação, escavação, contenção e esgotamento, preparo do fundo da vala, ancoragem, reaterro, retirada e recomposição do revestimento, carga e transporte de materiais e montagem e desmontagem de andaimes. Para tais atividades, utilizar composição específica de cada serviço;
- Foram separados o tempo produtivo (CHP) e o tempo improdutivo (CHI) do guindauto da seguinte forma:
- CHP: considera os tempos em que o equipamento está ligado para a instalação da tubulação flangeada;
- CHI: considera os tempos em que o equipamento está parado;
- Ensaios, coletas de amostras e testes realizados antes, durante e após a conclusão do serviço não estão contemplados na composição.
Informações complementares
- Para as conexões com 1 acesso (extremidades), considera-se que se tem o consumo de 0,5 (unidade) de conjunto de acessórios para execução de uma junta flangeada.
Normas Técnicas Aplicáveis
1 normaFonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →
Composição · SINAPI 103146
O preço da composição SINAPI 103146 varia conforme o estado: o menor é R$ 201,16 por UN no Mato Grosso do Sul (MS) e o maior, R$ 262,18 no Rio de Janeiro (RJ) — uma diferença de aproximadamente 30% entre o menor e o maior preço.
Média nacional: R$ 222,47 por UN.
Ref. Jun/2026 · Disponível em todos os 26 estados e o DF.
Preço Composição SINAPI 103146 por Estado — Jun/2026SINAPI 103146 por Estado — Jun/2026
| UF | Desonerado (R$/UN)Deson. | Onerado (R$/UN)Oner. |
|---|---|---|
| AC | R$ 219,47 | R$ 225,58 |
| AL | R$ 220,60 | R$ 227,08 |
| AP | R$ 202,78 | R$ 208,81 |
| AM | R$ 226,89 | R$ 233,11 |
| BA | R$ 230,05 | R$ 236,90 |
| CE | R$ 226,16 | R$ 232,72 |
| DF | R$ 217,32 | R$ 223,31 |
| ES | R$ 232,10 | R$ 238,56 |
| GO | R$ 210,75 | R$ 216,63 |
| MA | R$ 209,59 | R$ 215,76 |
| MT | R$ 218,81 | R$ 225,22 |
| MS | R$ 201,16 | R$ 206,83 |
| MG | R$ 219,66 | R$ 226,80 |
| PA | R$ 223,50 | R$ 229,52 |
| PB | R$ 208,52 | R$ 214,68 |
| PR | R$ 240,54 | R$ 248,33 |
| PE | R$ 221,20 | R$ 227,76 |
| PI | R$ 210,65 | R$ 216,44 |
| RJ | R$ 262,18 | R$ 271,46 |
| RN | R$ 214,17 | R$ 219,88 |
| RS | R$ 214,02 | R$ 220,43 |
| RO | R$ 230,52 | R$ 237,37 |
| RR | R$ 227,17 | R$ 233,93 |
| SC | R$ 238,10 | R$ 247,34 |
| SP | R$ 244,93 | R$ 253,29 |
| SE | R$ 206,93 | R$ 212,67 |
| TO | R$ 229,01 | R$ 235,32 |
Fonte: Caixa Econômica Federal / IBGE. Referência: 2026-06. Preços em R$ por UN.
Próximos passos com esta composição
Perguntas Frequentes
O que é a composição SINAPI 103146?
A composição SINAPI 103146 refere-se a: ASSENTAMENTO DE CONEXÃO COM 1 ACESSO, FERRO FUNDIDO PARA REDE DE ÁGUA, DN 500 MM, JUNTA FLANGEADA (NÃO INCLUI O FORNECIMENTO). AF_09/2021. A unidade de medida é UN e pertence ao grupo "Tubulação Flangeada para Redes de Água" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.
Qual a variação de preço da composição SINAPI 103146 entre os 26 estados e o DF?
O preço desonerado da composição SINAPI 103146 varia de R$ 201,16 em Mato Grosso do Sul a R$ 262,18 em Rio de Janeiro por UN — uma diferença de 30% entre extremos. A média nacional é R$ 222,47 (referência Jun/2026, regime desonerado). Clique no estado para ver o preço regional completo:
| Maiores preços | |
| Rio de Janeiro | R$ 262,18 |
| São Paulo | R$ 244,93 |
| Paraná | R$ 240,54 |
| Média nacional | |
| Brasil (27 UFs) | R$ 222,47 |
| Menores preços | |
| Mato Grosso do Sul | R$ 201,16 |
| Amapá | R$ 202,78 |
| Sergipe | R$ 206,93 |
O que está incluído na composição SINAPI 103146?
Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):
- Para o levantamento dos índices de produtividade foram considerados os operários (encanadores e auxiliares) envolvidos com a instalação da tubulação flangeada;
- As produtividades desta composição não contemplam os serviços de locação, escavação, contenção e esgotamento, preparo do fundo da vala, ancoragem, reaterro, retirada e recomposição do revestimento, carga e transporte de materiais e montagem e desmontagem de andaimes. Para tais atividades, utilizar composição específica de cada serviço;
- Foram separados o tempo produtivo (CHP) e o tempo improdutivo (CHI) do guindauto da seguinte forma:
- CHP: considera os tempos em que o equipamento está ligado para a instalação da tubulação flangeada;
- CHI: considera os tempos em que o equipamento está parado;
- Ensaios, coletas de amostras e testes realizados antes, durante e após a conclusão do serviço não estão contemplados na composição.
Como medir e quantificar o serviço da composição SINAPI 103146?
Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:
- Utilizar a quantidade de conexões com 1 acesso de ferro fundido, com junta flangeada, a serem instaladas;
- Considera-se conexão com 1 acesso: extremidades.
Como usar o SINAPI 103146 em orçamentos?
Para usar esta composição em orçamentos de obras públicas:
- Identifique o estado da obra e o mês de referência do orçamento
- Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
- Multiplique o preço unitário pela quantidade de UN prevista no projeto
- Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular
Qual a diferença entre desonerado e não desonerado no SINAPI?
O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
