PERFURAÇÃO HORIZONTAL DIRECIONAL E INSTALAÇÃO DE TUBULAÇÃO PEAD 280 MM, EM SOLO MOLE. AF_01/2022

Unidade: M ✓ Ref. SINAPI Jun/2026

Esta composição não possui preços publicados na referência SINAPI Jun/2026.

A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.

Composição Analítica do SINAPI 103599

Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.

TipoCódigoDescriçãoUnid.Coef.
Comp.103243MISTURADOR PARA PREPARO DE LAMA ESTABILIZANTE COM CAPACIDADE DE *4000* L, COM BOMBA CENTRÍFUGA 5,5 HP A 23,07 HP, PARA SISTEMA DE FURO DIRECIONAL - CHI DIURNO. AF_05/2023 SEM CUSTOCHI0,1215765
Comp.103242MISTURADOR PARA PREPARO DE LAMA ESTABILIZANTE COM CAPACIDADE DE *4000* L, COM BOMBA CENTRÍFUGA 5,5 HP A 23,07 HP, PARA SISTEMA DE FURO DIRECIONAL - CHP DIURNO. AF_05/2023 SEM CUSTOCHP0,1258204
Comp.103231PERFURATRIZ PARA FURO DIRECIONAL HORIZONTAL (HDD) COM CAPACIDADE DE 90 KN A 200 KN, POTÊNCIA 100 HP A 160 HP (INCLUSO FERRAMENTAS E LOCALIZADOR) - CHI DIURNO. AF_05/2023CHI0,1486642
Comp.103230PERFURATRIZ PARA FURO DIRECIONAL HORIZONTAL (HDD) COM CAPACIDADE DE 90 KN A 200 KN, POTÊNCIA 100 HP A 160 HP (INCLUSO FERRAMENTAS E LOCALIZADOR) - CHP DIURNO. AF_05/2023CHP0,0987327
Comp.91285CORTADORA DE PISO COM MOTOR 4 TEMPOS A GASOLINA, POTÊNCIA DE 13 HP, COM DISCO DE CORTE DIAMANTADO SEGMENTADO PARA CONCRETO, DIÂMETRO DE 350 MM, FURO DE 1" (14 X 1") - CHI DIURNO. AF_08/2015CHI0,2465
Comp.90776ENCARREGADO GERAL COM ENCARGOS COMPLEMENTARESH0,2473
Comp.88316SERVENTE COM ENCARGOS COMPLEMENTARESH1,2369
Comp.88297OPERADOR DE MÁQUINAS E EQUIPAMENTOS COM ENCARGOS COMPLEMENTARESH0,4947
Insumo44690BIOPOLIMERO SUSPENSOR DE SOLIDOS SEM PREÇOKG0,4387099
Insumo44689POLIMERO PARA ESTABILIZACAO E PROTECAO DE FERRAMENTAS DE PERFURACAO SEM PREÇOKG0,4387099
Insumo44688DISPERSANTE QUIMICO PARA REMOCAO DE ARGILAS E MATERIAIS COLOIDAIS ATIVOS SEM PREÇOKG0,9870972
Insumo44435TUBO DE POLIETILENO DE ALTA DENSIDADE - PEAD, LISO, PE-100, DE = 280 MM X 25,4 MM PAREDE, (SDR 11 - PN 16), PARA REDE DE AGUA OU ESGOTO (NBR 15561) SEM PREÇOM1,00
Comp.5930GUINDAUTO HIDRÁULICO, CAPACIDADE MÁXIMA DE CARGA 6200 KG, MOMENTO MÁXIMO DE CARGA 11,7 TM, ALCANCE MÁXIMO HORIZONTAL 9,70 M, INCLUSIVE CAMINHÃO TOCO PBT 16.000 KG, POTÊNCIA DE 189 CV - CHI DIURNO. AF_06/2014CHI0,2197
Comp.5928GUINDAUTO HIDRÁULICO, CAPACIDADE MÁXIMA DE CARGA 6200 KG, MOMENTO MÁXIMO DE CARGA 11,7 TM, ALCANCE MÁXIMO HORIZONTAL 9,70 M, INCLUSIVE CAMINHÃO TOCO PBT 16.000 KG, POTÊNCIA DE 189 CV - CHP DIURNO. AF_06/2014CHP0,0276
Comp.5903CAMINHÃO PIPA 10.000 L TRUCADO, PESO BRUTO TOTAL 23.000 KG, CARGA ÚTIL MÁXIMA 15.935 KG, DISTÂNCIA ENTRE EIXOS 4,8 M, POTÊNCIA 230 CV, INCLUSIVE TANQUE DE AÇO PARA TRANSPORTE DE ÁGUA - CHI DIURNO. AF_06/2014CHI0,2013
Comp.5901CAMINHÃO PIPA 10.000 L TRUCADO, PESO BRUTO TOTAL 23.000 KG, CARGA ÚTIL MÁXIMA 15.935 KG, DISTÂNCIA ENTRE EIXOS 4,8 M, POTÊNCIA 230 CV, INCLUSIVE TANQUE DE AÇO PARA TRANSPORTE DE ÁGUA - CHP DIURNO. AF_06/2014CHP0,046
Comp.5679RETROESCAVADEIRA SOBRE RODAS COM CARREGADEIRA, TRAÇÃO 4X4, POTÊNCIA LÍQ. 88 HP, CAÇAMBA CARREG. CAP. MÍN. 1 M3, CAÇAMBA RETRO CAP. 0,26 M3, PESO OPERACIONAL MÍN. 6.674 KG, PROFUNDIDADE ESCAVAÇÃO MÁX. 4,37 M - CHI DIURNO. AF_06/2014CHI0,0067
Comp.5678RETROESCAVADEIRA SOBRE RODAS COM CARREGADEIRA, TRAÇÃO 4X4, POTÊNCIA LÍQ. 88 HP, CAÇAMBA CARREG. CAP. MÍN. 1 M3, CAÇAMBA RETRO CAP. 0,26 M3, PESO OPERACIONAL MÍN. 6.674 KG, PROFUNDIDADE ESCAVAÇÃO MÁX. 4,37 M - CHP DIURNO. AF_06/2014CHP0,0004

Itens e suas características

  • Operador de máquinas e equipamentos: profissional que opera a perfuratriz com localizador e a cortadora de piso;
  • Encarregado com encargos complementares: profissional que coordena e auxilia a equipe em todas as atividades de execução;
  • Ajudante de operação em geral com encargos complementares: auxilia o encarregado em suas atividades;
  • Perfuratriz com localizador: para perfuração do solo e guia do traçado do furo piloto;
  • Misturador de alta turbulência: para preparação da lama estabilizante;
  • Retroescavadeira: para realização da abertura da vala;
  • Cortadora de piso: para o corte do piso no processo de abertura da vala;
  • Caminhão pipa: para alimentação do misturador de alta turbulência com água;
  • Guindauto hidráulico sobre caminhão: para o transporte e movimentação de hastes, brocas e tubos;
  • Dispersante químico: para remoção dos resíduos gerados pela perfuração;
  • Polímero estabilizante: para estabilização do recorte da perfuração;
  • Biopolímero suspensor de sólidos: para promoção da suspender dos sólidos;
  • Lubrificante redutor de torque e arrasto: para redução do torque e arrasto;
  • Tubo PEAD: tubulação PEAD de 280 mm.

Equipamentos

  • Perfuratriz com localizador - para furo horizontal direcional com capacidade até 89 kN e localizador com display remoto e sonda;
  • Misturador com capacidade para 4.000 litros;
  • Retroescavadeira sobre rodas com carregadeira, tração 4x4, potência líquida de 88 HP, caçamba retro com capacidade de 0,26 m³, peso operacional mínimo 6.674 kg;
  • Cortadora de piso com motor 4 tempos a gasolina, potência de 13 hp, com disco de corte diamantado segmentado para concreto, diâmetro de 350 mm, furo de 1" (14 x 1");
  • Caminhão pipa 10.000 L trucado, peso bruto total 23.000 kg, carga útil máxima 15.935 kg, distância entre eixos 4,8 m, potência 230 cv;
  • Guindauto hidráulico, capacidade máxima de carga 6500 kg, momento máximo de carga 5,8 tm, alcance máximo horizontal 7,60 m.

Caderno Técnico da composição SINAPI 103599 — Execução e Medição

Aferido em 01/2022

Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Perfuração horizontal direcional - HDD.

Árvore de Fatores da composição SINAPI 103599

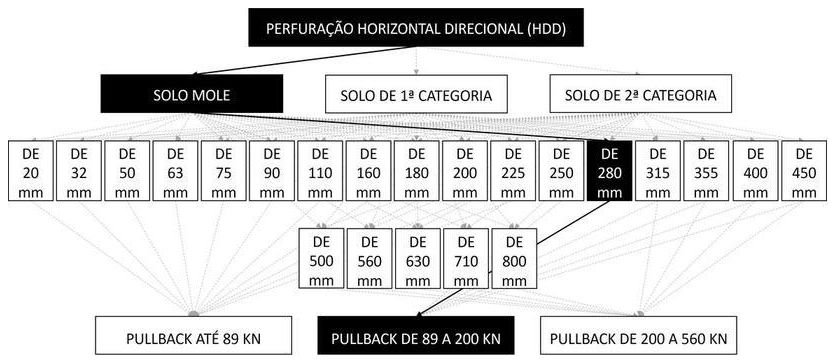

Árvore de fatores da composição SINAPI 103599 — diagrama oficial de variantes do serviço
Onde esta composição se encaixa entre as variantes do serviço no caderno Perfuração horizontal direcional - HDD. Arraste para o lado para ver o diagrama completo.

Execução do serviço

  • Corte do piso asfáltico e sub-base, a montante e a jusante do trecho, com sua remoção;
  • Abertura da vala, a montante a jusante do trecho, para iniciar a perfuração do furo piloto;
  • Posicionamento e ancoragem da perfuratriz;
  • Perfuração do furo piloto, de montante para jusante, com injeção de lama;
  • Execução de alargamentos sucessivos, com utilização de lama estabilizante, até atingir o diâmetro necessário para o posicionamento da tubulação, conforme ANEXO I;
  • Emboque da tubulação;
  • Ancoragem da tubulação na ponta da perfuratriz, tracionando-a de jusante para montante, puxando a tubulação de PEAD até atingir o poço de montante;
  • Proceder à união, por termo fusão (ver caderno específico), na tubulação da vala de montante;
  • Fechamento/reaterro da vala (ver caderno específico);
  • Reconstituição do pavimento (ver caderno específico).

Critérios de medição (quantificação do serviço)

  • Utilizar o comprimento total de tubulação que será instalada.

Critérios de aferição (o que a composição contempla)

  • Para o levantamento dos índices de produtividade, foram considerados o encarregado e auxiliares que estão envolvidos na execução do furo direcional horizontal;
  • As atividades de recobrimento de valas, reconstrução do piso e solda das tubulações não serão contempladas nesse serviço e deverão ser consultadas em composições já existentes;
  • Foi considerado que o serviço pode ser aplicado para a execução de redes de esgoto, telecomunicações, gás, elétrica e água;
  • Os coeficientes de consumos considerados de dispersante, polímero, suspensor de sólidos, lubrificante e água são os considerados a seguir: 1,125 kg de dispersante por m³ de água, 0,500 kg de polímero por m³ de água, 0,500 kg de suspensor de sólidos por m³ de água, 0,500 kg de lubrificante por m³ de água e 4 m³ de água por m³ de sólido perfurado;
  • O volume considerado para escavação de vala foi de 0,56 m³;
  • A área considerada de corte de piso foi de 1,12 m²;
  • Foram separados os tempos produtivo (CHP) e improdutivo (CHI) dos equipamentos da seguinte forma; -CHP perfuratriz com localizador: considera o tempo útil de movimentação, ancoragem, perfuração e emboque da tubulação, e o tempo útil de verificação e ajustes do traçado do furo piloto; -> CHP misturador de lama: considera o tempo útil de produção da lama necessária no dia; -> CHP retroescavadeira: considera o tempo útil para abertura de vala para acesso da broca; -> CHP cortadora de piso: considera o tempo útil para o corte do pavimento para abertura de vala; -> CHP caminhão pipa: considera o tempo útil de fornecimento de água para a produção da lama necessária no dia; -> CHP guindaste: considera os tempos de movimentação e transporte dos materiais; -> CHI: considera os demais tempos da jornada de trabalho.

Informações complementares

  • Esta composição foi calculada para as situações de profundidades de 3 a 6 m e de comprimento de tubulação médio de 72,0 m. Porém, também foi considerada válida para profundidades de até 9 m, por apresentar custo representativo para essas outras situações.
  • O dimensionamento desta composição de serviço pressupõe a execução direta, com equipe e equipamento próprios. Na situação de terceirização do serviço, onde a execução, controle e responsabilidade são transferidos às empresas terceirizadas, cabe ao orçamentista fazer a análise e adaptar a referência, se for o caso.

Normas Técnicas Aplicáveis

10 normas

2 normas referenciadas nesta composição foram canceladas pela ABNT mas permanecem no Caderno Técnico SINAPI.

NBR 8417 NBR 11795 NBR 14462 NBR 14463 NBR 14683-1 NBR 15155-1 NBR 15561 NBR 15715 NBR 15802 NBR 15950

Fonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →

Sem preços publicados nesta referência

A composição SINAPI 103599 não possui custos regionais na referência Jun/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.
