PERFURAÇÃO HORIZONTAL DIRECIONAL E INSTALAÇÃO DE TUBULAÇÃO PEAD 63 MM, EM SOLO DE 1ª CATEGORIA. AF_01/2022

Unidade: M ✓ Ref. SINAPI Jun/2026

Esta composição não possui preços publicados na referência SINAPI Jun/2026.

A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.

Composição Analítica do SINAPI 103612

Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.

TipoCódigoDescriçãoUnid.Coef.
Comp.103243MISTURADOR PARA PREPARO DE LAMA ESTABILIZANTE COM CAPACIDADE DE *4000* L, COM BOMBA CENTRÍFUGA 5,5 HP A 23,07 HP, PARA SISTEMA DE FURO DIRECIONAL - CHI DIURNO. AF_05/2023 SEM CUSTOCHI0,0291404
Comp.103242MISTURADOR PARA PREPARO DE LAMA ESTABILIZANTE COM CAPACIDADE DE *4000* L, COM BOMBA CENTRÍFUGA 5,5 HP A 23,07 HP, PARA SISTEMA DE FURO DIRECIONAL - CHP DIURNO. AF_05/2023 SEM CUSTOCHP0,0192309
Comp.103225PERFURATRIZ PARA FURO DIRECIONAL HORIZONTAL (HDD) COM CAPACIDADE ATÉ 89 KN, POTÊNCIA 24,8 HP A 80 HP (INCLUSO FERRAMENTAS E LOCALIZADOR) - CHI DIURNO. AF_05/2023CHI0,029067
Comp.103224PERFURATRIZ PARA FURO DIRECIONAL HORIZONTAL (HDD) COM CAPACIDADE ATÉ 89 KN, POTÊNCIA 24,8 HP A 80 HP (INCLUSO FERRAMENTAS E LOCALIZADOR) - CHP DIURNO. AF_05/2023CHP0,0193043
Comp.91285CORTADORA DE PISO COM MOTOR 4 TEMPOS A GASOLINA, POTÊNCIA DE 13 HP, COM DISCO DE CORTE DIAMANTADO SEGMENTADO PARA CONCRETO, DIÂMETRO DE 350 MM, FURO DE 1" (14 X 1") - CHI DIURNO. AF_08/2015CHI0,0477
Comp.90776ENCARREGADO GERAL COM ENCARGOS COMPLEMENTARESH0,0483
Comp.88316SERVENTE COM ENCARGOS COMPLEMENTARESH0,2418
Comp.88297OPERADOR DE MÁQUINAS E EQUIPAMENTOS COM ENCARGOS COMPLEMENTARESH0,0967
Insumo44430TUBO DE POLIETILENO DE ALTA DENSIDADE - PEAD, LISO, PE-100, DE = 63 MM X 5,8 MM PAREDE, (SDR 11 - PN 16), PARA REDE DE AGUA OU ESGOTO (NBR 15561) SEM PREÇOM1,00
Insumo43366BENTONITA, ARGILA CONSTITUIDA POR MONTMORILONITAKG0,302385
Comp.5903CAMINHÃO PIPA 10.000 L TRUCADO, PESO BRUTO TOTAL 23.000 KG, CARGA ÚTIL MÁXIMA 15.935 KG, DISTÂNCIA ENTRE EIXOS 4,8 M, POTÊNCIA 230 CV, INCLUSIVE TANQUE DE AÇO PARA TRANSPORTE DE ÁGUA - CHI DIURNO. AF_06/2014CHI0,0458
Comp.5901CAMINHÃO PIPA 10.000 L TRUCADO, PESO BRUTO TOTAL 23.000 KG, CARGA ÚTIL MÁXIMA 15.935 KG, DISTÂNCIA ENTRE EIXOS 4,8 M, POTÊNCIA 230 CV, INCLUSIVE TANQUE DE AÇO PARA TRANSPORTE DE ÁGUA - CHP DIURNO. AF_06/2014CHP0,0025
Comp.5679RETROESCAVADEIRA SOBRE RODAS COM CARREGADEIRA, TRAÇÃO 4X4, POTÊNCIA LÍQ. 88 HP, CAÇAMBA CARREG. CAP. MÍN. 1 M3, CAÇAMBA RETRO CAP. 0,26 M3, PESO OPERACIONAL MÍN. 6.674 KG, PROFUNDIDADE ESCAVAÇÃO MÁX. 4,37 M - CHI DIURNO. AF_06/2014CHI0,0053
Comp.5678RETROESCAVADEIRA SOBRE RODAS COM CARREGADEIRA, TRAÇÃO 4X4, POTÊNCIA LÍQ. 88 HP, CAÇAMBA CARREG. CAP. MÍN. 1 M3, CAÇAMBA RETRO CAP. 0,26 M3, PESO OPERACIONAL MÍN. 6.674 KG, PROFUNDIDADE ESCAVAÇÃO MÁX. 4,37 M - CHP DIURNO. AF_06/2014CHP0,0003

Itens e suas características

  • Operador de máquinas e equipamentos: profissional que opera a perfuratriz com localizador e a cortadora de piso;
  • Encarregado com encargos complementares: profissional que coordena e auxilia a equipe em todas as atividades de execução;
  • Ajudante de operação em geral com encargos complementares: auxilia o encarregado em suas atividades;
  • Perfuratriz com localizador: para perfuração do solo e guia do traçado do furo piloto;
  • Misturador de alta turbulência: para preparação da lama estabilizante;
  • Retroescavadeira: para realização da abertura da vala;
  • Cortadora de piso: para o corte do piso no processo de abertura da vala;
  • Caminhão pipa: para alimentação do misturador de alta turbulência com água;
  • Bentonita - utilizado para estabilização do recorte da perfuração;
  • Lubrificante redutor de torque e arrasto: para redução do torque e arrasto;
  • Tubo PEAD: tubulação PEAD de 63 mm.

Equipamentos

  • Perfuratriz com localizador - para furo horizontal direcional com capacidade até 89 kN e localizador com display remoto e sonda;
  • Misturador com capacidade para 4.000 litros;
  • Retroescavadeira sobre rodas com carregadeira, tração 4x4, potência líquida de 88 HP, caçamba retro com capacidade de 0,26 m³, peso operacional mínimo 6.674 kg;
  • Cortadora de piso com motor 4 tempos a gasolina, potência de 13 hp, com disco de corte diamantado segmentado para concreto, diâmetro de 350 mm, furo de 1" (14 x 1");
  • Caminhão pipa 10.000 L trucado, peso bruto total 23.000 kg, carga útil máxima 15.935 kg, distância entre eixos 4,8 m, potência 230 cv.

Caderno Técnico da composição SINAPI 103612 — Execução e Medição

Aferido em 01/2022

Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Perfuração horizontal direcional - HDD.

Árvore de Fatores da composição SINAPI 103612

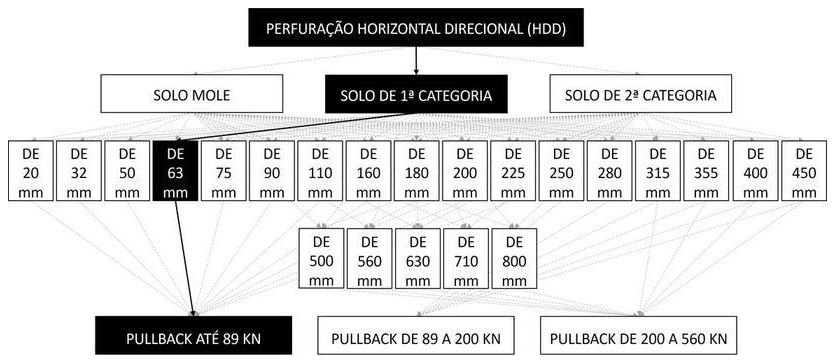

Árvore de fatores da composição SINAPI 103612 — diagrama oficial de variantes do serviço
Onde esta composição se encaixa entre as variantes do serviço no caderno Perfuração horizontal direcional - HDD. Arraste para o lado para ver o diagrama completo.

Execução do serviço

  • Corte do piso asfáltico e sub-base, a montante e a jusante do trecho, com sua remoção;
  • Abertura da vala, a montante a jusante do trecho, para iniciar a perfuração do furo piloto;
  • Posicionamento e ancoragem da perfuratriz;
  • Perfuração do furo piloto, de montante para jusante, com injeção de lama;
  • Execução de alargamentos sucessivos, com utilização de lama estabilizante, até atingir o diâmetro necessário para o posicionamento da tubulação, conforme ANEXO I;
  • Emboque da tubulação;
  • Ancoragem da tubulação na ponta da perfuratriz, tracionando-a de jusante para montante, puxando a tubulação de PEAD até atingir o poço de montante;
  • Proceder à união, por termo fusão (ver caderno específico), na tubulação da vala de montante;
  • Fechamento/reaterro da vala (ver caderno específico);
  • Reconstituição do pavimento (ver caderno específico).

Critérios de medição (quantificação do serviço)

  • Utilizar o comprimento total de tubulação que será instalada.

Critérios de aferição (o que a composição contempla)

  • Para o levantamento dos índices de produtividade, foram considerados o encarregado e auxiliares que estão envolvidos na execução do furo direcional horizontal;
  • As atividades de recobrimento de valas, reconstrução do piso e solda das tubulações não serão contempladas nesse serviço e deverão ser consultadas em composições já existentes;
  • Foi considerado que o serviço pode ser aplicado para a execução de redes de esgoto, telecomunicações, gás, elétrica e água;
  • Os coeficientes de consumos considerados de bentonita, lubrificante e água são os considerados a seguir: 6,25 kg de bentonita por m³ de água, 0,500 kg de lubrificante por m³ de água e 2 m³ de água por m³ de sólido perfurado;
  • O volume considerado para escavação de vala foi de 0,447 m³;
  • A área considerada de corte de piso foi de 0,894 m²;
  • Foram separados os tempos produtivo (CHP) e improdutivo (CHI) dos equipamentos da seguinte forma; -CHP perfuratriz com localizador: considera o tempo útil de movimentação, ancoragem, perfuração e emboque da tubulação, e o tempo útil de verificação e ajustes do traçado do furo piloto; -> CHP misturador de lama: considera o tempo útil de produção da lama necessária no dia; -> CHP retroescavadeira: considera o tempo útil para abertura de vala para acesso da broca; -> CHP cortadora de piso: considera o tempo útil para o corte do pavimento para abertura de vala; -> CHP caminhão pipa: considera o tempo útil de fornecimento de água para a produção da lama necessária no dia; -> CHP guindaste: considera os tempos de movimentação e transporte dos materiais; -> CHI: considera os demais tempos da jornada de trabalho.

Informações complementares

  • Esta composição foi calculada para as situações de profundidades de até 3 m e de comprimento de tubulação médio de 72,0 m.
  • O dimensionamento desta composição de serviço pressupõe a execução direta, com equipe e equipamento próprios. Na situação de terceirização do serviço, onde a execução, controle e responsabilidade são transferidos às empresas terceirizadas, cabe ao orçamentista fazer a análise e adaptar a referência, se for o caso.

Normas Técnicas Aplicáveis

10 normas

2 normas referenciadas nesta composição foram canceladas pela ABNT mas permanecem no Caderno Técnico SINAPI.

NBR 8417 NBR 11795 NBR 14462 NBR 14463 NBR 14683-1 NBR 15155-1 NBR 15561 NBR 15715 NBR 15802 NBR 15950

Fonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →

Sem preços publicados nesta referência

A composição SINAPI 103612 não possui custos regionais na referência Jun/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.

Perguntas Frequentes

O que é a composição SINAPI 103612?
A composição SINAPI 103612 refere-se a: PERFURAÇÃO HORIZONTAL DIRECIONAL E INSTALAÇÃO DE TUBULAÇÃO PEAD 63 MM, EM SOLO DE 1ª CATEGORIA. AF_01/2022. A unidade de medida é M e pertence ao grupo "Perfuração Horizontal Direcional - HDD" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.
O que está incluído na composição SINAPI 103612?

Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):

  • Para o levantamento dos índices de produtividade, foram considerados o encarregado e auxiliares que estão envolvidos na execução do furo direcional horizontal;
  • As atividades de recobrimento de valas, reconstrução do piso e solda das tubulações não serão contempladas nesse serviço e deverão ser consultadas em composições já existentes;
  • Foi considerado que o serviço pode ser aplicado para a execução de redes de esgoto, telecomunicações, gás, elétrica e água;
  • Os coeficientes de consumos considerados de bentonita, lubrificante e água são os considerados a seguir: 6,25 kg de bentonita por m³ de água, 0,500 kg de lubrificante por m³ de água e 2 m³ de água por m³ de sólido perfurado;
  • O volume considerado para escavação de vala foi de 0,447 m³;
  • A área considerada de corte de piso foi de 0,894 m²;
  • Foram separados os tempos produtivo (CHP) e improdutivo (CHI) dos equipamentos da seguinte forma; -CHP perfuratriz com localizador: considera o tempo útil de movimentação, ancoragem, perfuração e emboque da tubulação, e o tempo útil de verificação e ajustes do traçado do furo piloto; -> CHP misturador de lama: considera o tempo útil de produção da lama necessária no dia; -> CHP retroescavadeira: considera o tempo útil para abertura de vala para acesso da broca; -> CHP cortadora de piso: considera o tempo útil para o corte do pavimento para abertura de vala; -> CHP caminhão pipa: considera o tempo útil de fornecimento de água para a produção da lama necessária no dia; -> CHP guindaste: considera os tempos de movimentação e transporte dos materiais; -> CHI: considera os demais tempos da jornada de trabalho.
Como medir e quantificar o serviço da composição SINAPI 103612?

Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:

  • Utilizar o comprimento total de tubulação que será instalada.

Ver o Caderno Técnico completo desta composição ↑

Como usar o SINAPI 103612 em orçamentos?

Para usar esta composição em orçamentos de obras públicas:

  1. Identifique o estado da obra e o mês de referência do orçamento
  2. Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
  3. Multiplique o preço unitário pela quantidade de M prevista no projeto
  4. Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular
Qual a diferença entre desonerado e não desonerado no SINAPI?
O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.

Outras composições do grupo "Perfuração Horizontal Direcional - HDD"
