Buscador SINAPI
Composição

PERFURAÇÃO HORIZONTAL DIRECIONAL E INSTALAÇÃO DE TUBULAÇÃO PEAD 225 MM, EM SOLO DE 1ª CATEGORIA. AF_01/2022

Unidade: M ✓ Ref. SINAPI Jun/2026

Esta composição não possui preços publicados na referência SINAPI Jun/2026.

A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.

Composição Analítica do SINAPI 103619

Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.

TipoCódigoDescriçãoUnid.Coef.
Comp.103243MISTURADOR PARA PREPARO DE LAMA ESTABILIZANTE COM CAPACIDADE DE *4000* L, COM BOMBA CENTRÍFUGA 5,5 HP A 23,07 HP, PARA SISTEMA DE FURO DIRECIONAL - CHI DIURNO. AF_05/2023 SEM CUSTOCHI0,1415263
Comp.103242MISTURADOR PARA PREPARO DE LAMA ESTABILIZANTE COM CAPACIDADE DE *4000* L, COM BOMBA CENTRÍFUGA 5,5 HP A 23,07 HP, PARA SISTEMA DE FURO DIRECIONAL - CHP DIURNO. AF_05/2023 SEM CUSTOCHP0,0918305
Comp.103225PERFURATRIZ PARA FURO DIRECIONAL HORIZONTAL (HDD) COM CAPACIDADE ATÉ 89 KN, POTÊNCIA 24,8 HP A 80 HP (INCLUSO FERRAMENTAS E LOCALIZADOR) - CHI DIURNO. AF_05/2023CHI0,1402273
Comp.103224PERFURATRIZ PARA FURO DIRECIONAL HORIZONTAL (HDD) COM CAPACIDADE ATÉ 89 KN, POTÊNCIA 24,8 HP A 80 HP (INCLUSO FERRAMENTAS E LOCALIZADOR) - CHP DIURNO. AF_05/2023CHP0,0931295
Comp.91285CORTADORA DE PISO COM MOTOR 4 TEMPOS A GASOLINA, POTÊNCIA DE 13 HP, COM DISCO DE CORTE DIAMANTADO SEGMENTADO PARA CONCRETO, DIÂMETRO DE 350 MM, FURO DE 1" (14 X 1") - CHI DIURNO. AF_08/2015CHI0,2327
Comp.90776ENCARREGADO GERAL COM ENCARGOS COMPLEMENTARESH0,2333
Comp.88316SERVENTE COM ENCARGOS COMPLEMENTARESH1,1667
Comp.88297OPERADOR DE MÁQUINAS E EQUIPAMENTOS COM ENCARGOS COMPLEMENTARESH0,4667
Insumo44433TUBO DE POLIETILENO DE ALTA DENSIDADE - PEAD, LISO, PE-100, DE = 225 MM X 20,5 MM PAREDE, (SDR 11 - PN 16), PARA REDE DE AGUA OU ESGOTO (NBR 15561) SEM PREÇOM1,00
Insumo43366BENTONITA, ARGILA CONSTITUIDA POR MONTMORILONITAKG1,54234
Comp.5930GUINDAUTO HIDRÁULICO, CAPACIDADE MÁXIMA DE CARGA 6200 KG, MOMENTO MÁXIMO DE CARGA 11,7 TM, ALCANCE MÁXIMO HORIZONTAL 9,70 M, INCLUSIVE CAMINHÃO TOCO PBT 16.000 KG, POTÊNCIA DE 189 CV - CHI DIURNO. AF_06/2014CHI0,2149
Comp.5928GUINDAUTO HIDRÁULICO, CAPACIDADE MÁXIMA DE CARGA 6200 KG, MOMENTO MÁXIMO DE CARGA 11,7 TM, ALCANCE MÁXIMO HORIZONTAL 9,70 M, INCLUSIVE CAMINHÃO TOCO PBT 16.000 KG, POTÊNCIA DE 189 CV - CHP DIURNO. AF_06/2014CHP0,0184
Comp.5903CAMINHÃO PIPA 10.000 L TRUCADO, PESO BRUTO TOTAL 23.000 KG, CARGA ÚTIL MÁXIMA 15.935 KG, DISTÂNCIA ENTRE EIXOS 4,8 M, POTÊNCIA 230 CV, INCLUSIVE TANQUE DE AÇO PARA TRANSPORTE DE ÁGUA - CHI DIURNO. AF_06/2014CHI0,2204
Comp.5901CAMINHÃO PIPA 10.000 L TRUCADO, PESO BRUTO TOTAL 23.000 KG, CARGA ÚTIL MÁXIMA 15.935 KG, DISTÂNCIA ENTRE EIXOS 4,8 M, POTÊNCIA 230 CV, INCLUSIVE TANQUE DE AÇO PARA TRANSPORTE DE ÁGUA - CHP DIURNO. AF_06/2014CHP0,0129
Comp.5679RETROESCAVADEIRA SOBRE RODAS COM CARREGADEIRA, TRAÇÃO 4X4, POTÊNCIA LÍQ. 88 HP, CAÇAMBA CARREG. CAP. MÍN. 1 M3, CAÇAMBA RETRO CAP. 0,26 M3, PESO OPERACIONAL MÍN. 6.674 KG, PROFUNDIDADE ESCAVAÇÃO MÁX. 4,37 M - CHI DIURNO. AF_06/2014CHI0,0053
Comp.5678RETROESCAVADEIRA SOBRE RODAS COM CARREGADEIRA, TRAÇÃO 4X4, POTÊNCIA LÍQ. 88 HP, CAÇAMBA CARREG. CAP. MÍN. 1 M3, CAÇAMBA RETRO CAP. 0,26 M3, PESO OPERACIONAL MÍN. 6.674 KG, PROFUNDIDADE ESCAVAÇÃO MÁX. 4,37 M - CHP DIURNO. AF_06/2014CHP0,0003

Itens e suas características

  • Operador de máquinas e equipamentos: profissional que opera a perfuratriz com localizador e a cortadora de piso;
  • Encarregado com encargos complementares: profissional que coordena e auxilia a equipe em todas as atividades de execução;
  • Ajudante de operação em geral com encargos complementares: auxilia o encarregado em suas atividades;
  • Perfuratriz com localizador: para perfuração do solo e guia do traçado do furo piloto;
  • Misturador de alta turbulência: para preparação da lama estabilizante;
  • Retroescavadeira: para realização da abertura da vala;
  • Cortadora de piso: para o corte do piso no processo de abertura da vala;
  • Caminhão pipa: para alimentação do misturador de alta turbulência com água;
  • Guindauto hidráulico sobre caminhão: para o transporte e movimentação de hastes, brocas e tubos;
  • Lubrificante redutor de torque e arrasto: para redução do torque e arrasto;
  • Bentonita - utilizado para estabilização do recorte da perfuração;
  • Tubo PEAD: tubulação PEAD de 225 mm.

Equipamentos

  • Perfuratriz com localizador - para furo horizontal direcional com capacidade até 89 kN e localizador com display remoto e sonda;
  • Misturador com capacidade para 4.000 litros;
  • Retroescavadeira sobre rodas com carregadeira, tração 4x4, potência líquida de 88 HP, caçamba retro com capacidade de 0,26 m³, peso operacional mínimo 6.674 kg;
  • Cortadora de piso com motor 4 tempos a gasolina, potência de 13 hp, com disco de corte diamantado segmentado para concreto, diâmetro de 350 mm, furo de 1" (14 x 1");
  • Caminhão pipa 10.000 L trucado, peso bruto total 23.000 kg, carga útil máxima 15.935 kg, distância entre eixos 4,8 m, potência 230 cv;
  • Guindauto hidráulico, capacidade máxima de carga 6500 kg, momento máximo de carga 5,8 tm, alcance máximo horizontal 7,60 m.

Caderno Técnico da composição SINAPI 103619 — Execução e Medição

Aferido em 01/2022

Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Perfuração horizontal direcional - HDD.

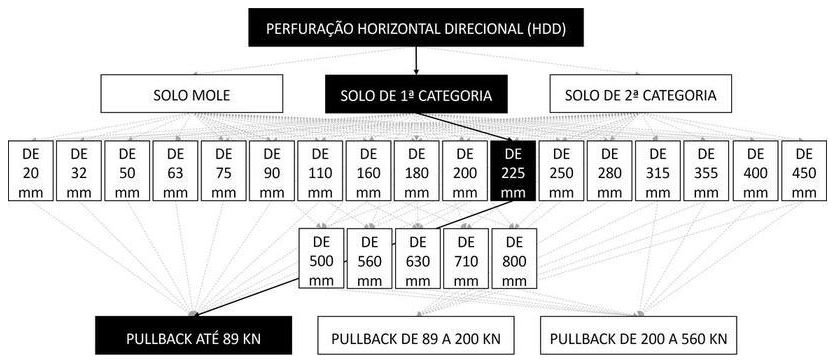

Árvore de Fatores da composição SINAPI 103619

Árvore de fatores da composição SINAPI 103619 — diagrama oficial de variantes do serviço
Onde esta composição se encaixa entre as variantes do serviço no caderno Perfuração horizontal direcional - HDD. Arraste para o lado para ver o diagrama completo.

Execução do serviço

  • Corte do piso asfáltico e sub-base, a montante e a jusante do trecho, com sua remoção;
  • Abertura da vala, a montante a jusante do trecho, para iniciar a perfuração do furo piloto;
  • Posicionamento e ancoragem da perfuratriz;
  • Perfuração do furo piloto, de montante para jusante, com injeção de lama;
  • Execução de alargamentos sucessivos, com utilização de lama estabilizante, até atingir o diâmetro necessário para o posicionamento da tubulação, conforme ANEXO I;
  • Emboque da tubulação;
  • Ancoragem da tubulação na ponta da perfuratriz, tracionando-a de jusante para montante, puxando a tubulação de PEAD até atingir o poço de montante;
  • Proceder à união, por termo fusão (ver caderno específico), na tubulação da vala de montante;
  • Fechamento/reaterro da vala (ver caderno específico);
  • Reconstituição do pavimento (ver caderno específico).

Critérios de medição (quantificação do serviço)

  • Utilizar o comprimento total de tubulação que será instalada.

Critérios de aferição (o que a composição contempla)

  • Para o levantamento dos índices de produtividade, foram considerados o encarregado e auxiliares que estão envolvidos na execução do furo direcional horizontal;
  • As atividades de recobrimento de valas, reconstrução do piso e solda das tubulações não serão contempladas nesse serviço e deverão ser consultadas em composições já existentes;
  • Foi considerado que o serviço pode ser aplicado para a execução de redes de esgoto, telecomunicações, gás, elétrica e água;
  • Os coeficientes de consumos considerados de bentonita, lubrificante e água são os considerados a seguir: 6,25 kg de bentonita por m³ de água, 0,500 kg de lubrificante por m³ de água e 2 m³ de água por m³ de sólido perfurado;
  • O volume considerado para escavação de vala foi de 0,45 m³;
  • A área considerada de corte de piso foi de 0,9 m²;
  • Foram separados os tempos produtivo (CHP) e improdutivo (CHI) dos equipamentos da seguinte forma; -CHP perfuratriz com localizador: considera o tempo útil de movimentação, ancoragem, perfuração e emboque da tubulação, e o tempo útil de verificação e ajustes do traçado do furo piloto; -> CHP misturador de lama: considera o tempo útil de produção da lama necessária no dia; -> CHP retroescavadeira: considera o tempo útil para abertura de vala para acesso da broca; -> CHP cortadora de piso: considera o tempo útil para o corte do pavimento para abertura de vala; -> CHP caminhão pipa: considera o tempo útil de fornecimento de água para a produção da lama necessária no dia; -> CHP guindaste: considera os tempos de movimentação e transporte dos materiais; -> CHI: considera os demais tempos da jornada de trabalho.

Informações complementares

  • Esta composição foi calculada para as situações de profundidades de 3 a 6 m e de comprimento de tubulação médio de 72,0 m. Porém, também foi considerada válida para profundidades de até 9 m, por apresentar custo representativo para essas outras situações.
  • O dimensionamento desta composição de serviço pressupõe a execução direta, com equipe e equipamento próprios. Na situação de terceirização do serviço, onde a execução, controle e responsabilidade são transferidos às empresas terceirizadas, cabe ao orçamentista fazer a análise e adaptar a referência, se for o caso.

Normas Técnicas Aplicáveis

10 normas

2 normas referenciadas nesta composição foram canceladas pela ABNT mas permanecem no Caderno Técnico SINAPI.

NBR 8417 NBR 11795 NBR 14462 NBR 14463 NBR 14683-1 NBR 15155-1 NBR 15561 NBR 15715 NBR 15802 NBR 15950

Fonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →

Sem preços publicados nesta referência

A composição SINAPI 103619 não possui custos regionais na referência Jun/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.

Perguntas Frequentes

O que é a composição SINAPI 103619?
A composição SINAPI 103619 refere-se a: PERFURAÇÃO HORIZONTAL DIRECIONAL E INSTALAÇÃO DE TUBULAÇÃO PEAD 225 MM, EM SOLO DE 1ª CATEGORIA. AF_01/2022. A unidade de medida é M e pertence ao grupo "Perfuração Horizontal Direcional - HDD" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.
O que está incluído na composição SINAPI 103619?

Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):

  • Para o levantamento dos índices de produtividade, foram considerados o encarregado e auxiliares que estão envolvidos na execução do furo direcional horizontal;
  • As atividades de recobrimento de valas, reconstrução do piso e solda das tubulações não serão contempladas nesse serviço e deverão ser consultadas em composições já existentes;
  • Foi considerado que o serviço pode ser aplicado para a execução de redes de esgoto, telecomunicações, gás, elétrica e água;
  • Os coeficientes de consumos considerados de bentonita, lubrificante e água são os considerados a seguir: 6,25 kg de bentonita por m³ de água, 0,500 kg de lubrificante por m³ de água e 2 m³ de água por m³ de sólido perfurado;
  • O volume considerado para escavação de vala foi de 0,45 m³;
  • A área considerada de corte de piso foi de 0,9 m²;
  • Foram separados os tempos produtivo (CHP) e improdutivo (CHI) dos equipamentos da seguinte forma; -CHP perfuratriz com localizador: considera o tempo útil de movimentação, ancoragem, perfuração e emboque da tubulação, e o tempo útil de verificação e ajustes do traçado do furo piloto; -> CHP misturador de lama: considera o tempo útil de produção da lama necessária no dia; -> CHP retroescavadeira: considera o tempo útil para abertura de vala para acesso da broca; -> CHP cortadora de piso: considera o tempo útil para o corte do pavimento para abertura de vala; -> CHP caminhão pipa: considera o tempo útil de fornecimento de água para a produção da lama necessária no dia; -> CHP guindaste: considera os tempos de movimentação e transporte dos materiais; -> CHI: considera os demais tempos da jornada de trabalho.
Como medir e quantificar o serviço da composição SINAPI 103619?

Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:

  • Utilizar o comprimento total de tubulação que será instalada.

Ver o Caderno Técnico completo desta composição ↑

Como usar o SINAPI 103619 em orçamentos?

Para usar esta composição em orçamentos de obras públicas:

  1. Identifique o estado da obra e o mês de referência do orçamento
  2. Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
  3. Multiplique o preço unitário pela quantidade de M prevista no projeto
  4. Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular
Qual a diferença entre desonerado e não desonerado no SINAPI?
O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
