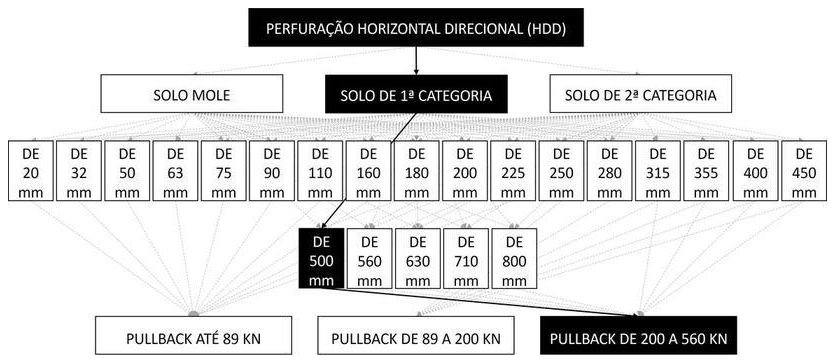

SINAPI 103626 — PERFURAÇÃO HORIZONTAL DIRECIONAL E INSTALAÇÃO DE TUBULAÇÃO PEAD 500 MM, EM SOLO DE 1ª CATEGORIA. AF_01/2022
Compare esta composição com outra — preços lado a lado em todos os estados
Comparar com outra →Itens da Composição
Insumos e subcomposições com coeficientes de consumo (fonte: Caderno Técnico SINAPI)
| Tipo | Código | Descrição | Unid. | Coef. |
|---|---|---|---|---|
| Comp. | 103243 | MISTURADOR PARA PREPARO DE LAMA ESTABILIZANTE COM CAPACIDADE DE *4000* L, COM BOMBA CENTRÍFUGA 5,5 HP A 23,07 HP, PARA SISTEMA DE FURO DIRECIONAL - CHI DIURNO. AF_05/2023 | CHI | 0,3729211 |
| Comp. | 103242 | MISTURADOR PARA PREPARO DE LAMA ESTABILIZANTE COM CAPACIDADE DE *4000* L, COM BOMBA CENTRÍFUGA 5,5 HP A 23,07 HP, PARA SISTEMA DE FURO DIRECIONAL - CHP DIURNO. AF_05/2023 | CHP | 0,3359069 |
| Comp. | 103237 | PERFURATRIZ PARA FURO DIRECIONAL HORIZONTAL (HDD) COM CAPACIDADE DE 201 KN A 560 KN, POTÊNCIA 200 HP A 260 HP (INCLUSO FERRAMENTAS E LOCALIZADOR) - CHI DIURNO. AF_05/2023 | CHI | 0,4261812 |
| Comp. | 103236 | PERFURATRIZ PARA FURO DIRECIONAL HORIZONTAL (HDD) COM CAPACIDADE DE 201 KN A 560 KN, POTÊNCIA 200 HP A 260 HP (INCLUSO FERRAMENTAS E LOCALIZADOR) - CHP DIURNO. AF_05/2023 | CHP | 0,2826468 |
| Comp. | 91285 | CORTADORA DE PISO COM MOTOR 4 TEMPOS A GASOLINA, POTÊNCIA DE 13 HP, COM DISCO DE CORTE DIAMANTADO SEGMENTADO PARA CONCRETO, DIÂMETRO DE 350 MM, FURO DE 1" (14 X 1") - CHI DIURNO. AF_08/2015 PERFURAÇÃO HORIZONTAL DIRECIONAL - HDD | CHI | 0,7067 |
Normas Técnicas Aplicáveis
Características Técnicas
000 CHI 0,5957 KG, CARGA ÚTIL MÁXIMA 15.935 KG, DISTÂNCIA ENTRE EIXOS 4,8 M, POTÊNCIA 230 CV, INCLUSIVE TANQUE DE AÇO PARA TRANSPORTE DE ÁGUA - CHI DIURNO. AF_06/2014 C 5901 CAMINHÃO PIPA 10.000 L TRUCADO, PESO BRUTO TOTAL 23.000 CHP 0,1124 KG, CARGA ÚTIL MÁXIMA 15.935 KG, DISTÂNCIA ENTRE EIXOS 4,8 M, POTÊNCIA 230 CV, INCLUSIVE TANQUE DE AÇO PARA TRANSPORTE DE ÁGUA - CHP DIURNO. AF_06/2014 C 5679 RETROESCAVADEIRA SOBRE RODAS COM CARREGADEIRA, TRAÇÃO CHI 0,01198 4X4, POTÊNCIA LÍQ. 88 HP, CAÇAMBA CARREG. CAP. MÍN. 1 M3, CAÇAMBA RETRO CAP. 0,26 M3, PESO OPERACIONAL MÍN. 6.674 KG, PROFUNDIDADE ESCAVAÇÃO MÁX. 4,37 M - CHI DIURNO. AF_06/2014 C 5678 RETROESCAVADEIRA SOBRE RODAS COM CARREGADEIRA, TRAÇÃO CHP 0,0008 4X4, POTÊNCIA LÍQ. 88 HP, CAÇAMBA CARREG. CAP. MÍN. 1 M3, CAÇAMBA RETRO CAP. 0,26 M3, PESO OPERACIONAL MÍN. 6.674 KG, PROFUNDIDADE ESCAVAÇÃO MÁX. 4,37 M - CHP DIURNO. AF_06/2014 * Os itens COMPOSIÇÃO 103243, COMPOSIÇÃO 103242, INSUMO 44429 não possuíam custo/preço no SINAPI no momento da publicação deste caderno. 3. ITENS E SUAS CARACTERÍSTICAS - Operador de máquinas e equipamentos: profissional que opera a perfuratriz com localizador e a cortadora de piso; - Encarregado com encargos complementares: profissional que coordena e auxilia a equipe em todas as atividades de execução; - Ajudante de operação em geral com encargos complementares: auxilia o encarregado em suas atividades; - Perfuratriz com localizador: para perfuração do solo e guia do traçado do furo piloto; - Misturador de alta turbulência: para preparação da lama estabilizante; - Retroescavadeira: para realização da abertura da vala; - Cortadora de piso: para o corte do piso no processo de abertura da vala; PERFURAÇÃO HORIZONTAL DIRECIONAL - HDD 168
- Caminhão pipa: para alimentação do misturador de alta turbulência com água; - Guindauto hidráulico sobre caminhão: para o transporte e movimentação de hastes, brocas e tubos; - Lubrificante redutor de torque e arrasto: para redução do torque e arrasto; - Bentonita - utilizado para estabilização do recorte da perfuração; - Tubo PEAD: tubulação PEAD de 500 mm.
Critérios de Medição
935 KG, DISTÂNCIA ENTRE EIXOS 4,8 M, POTÊNCIA 230 CV, INCLUSIVE TANQUE DE AÇO PARA TRANSPORTE DE ÁGUA - CHI DIURNO. AF_06/2014 C 5901 CAMINHÃO PIPA 10.000 L TRUCADO, PESO BRUTO TOTAL 23.000 CHP 0,1124 KG, CARGA ÚTIL MÁXIMA 15.935 KG, DISTÂNCIA ENTRE EIXOS 4,8 M, POTÊNCIA 230 CV, INCLUSIVE TANQUE DE AÇO PARA TRANSPORTE DE ÁGUA - CHP DIURNO. AF_06/2014 C 5679 RETROESCAVADEIRA SOBRE RODAS COM CARREGADEIRA, TRAÇÃO CHI 0,01198 4X4, POTÊNCIA LÍQ. 88 HP, CAÇAMBA CARREG. CAP. MÍN. 1 M3, CAÇAMBA RETRO CAP. 0,26 M3, PESO OPERACIONAL MÍN.
Perguntas Frequentes
O que é a composição SINAPI 103626?
Como usar o SINAPI 103626 em orçamentos?
Para usar esta composição em orçamentos de obras públicas:
- Identifique o estado da obra e o mês de referência do orçamento
- Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
- Multiplique o preço unitário pela quantidade de M prevista no projeto
- Aplique o BDI conforme Acórdão TCU 2622/2013
