FORNECIMENTO E INSTALAÇÃO DE PÓRTICO METÁLICO COM VÃO DE 19,2 M. AF_03/2022
Unidade: UN ✓ Ref. SINAPI Jun/2026
Esta composição não possui preços publicados na referência SINAPI Jun/2026.
A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.
Composição Analítica do SINAPI 103714
Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.
| Tipo | Código | Descrição | Unid. | Coef. |
|---|---|---|---|---|
| Comp. | 88316 | SERVENTE COM ENCARGOS COMPLEMENTARES | H | 33,2513 |
| Comp. | 88278 | MONTADOR DE ESTRUTURAS METÁLICAS COM ENCARGOS COMPLEMENTARES | H | 16,6256 |
| Insumo | 44636 | PORTICO METALICO PARA VAO DE 19,2 M E VENTO DE 40 M/S (COMPOSTO POR DUAS COLUNAS TUBULARES LATERAIS H = *7,5* M, UMA VIGA TRELICADA ESPACIAL CENTRAL, PARAFUSOS, PORCAS E ARRUELAS), PARA SINALIZACAO DE VIAS SEM PREÇO | UN | 1,00 |
| Comp. | 5930 | GUINDAUTO HIDRÁULICO, CAPACIDADE MÁXIMA DE CARGA 6200 KG, MOMENTO MÁXIMO DE CARGA 11,7 TM, ALCANCE MÁXIMO HORIZONTAL 9,70 M, INCLUSIVE CAMINHÃO TOCO PBT 16.000 KG, POTÊNCIA DE 189 CV - CHI DIURNO. AF_06/2014 | CHI | 6,1902 |
| Comp. | 5928 | GUINDAUTO HIDRÁULICO, CAPACIDADE MÁXIMA DE CARGA 6200 KG, MOMENTO MÁXIMO DE CARGA 11,7 TM, ALCANCE MÁXIMO HORIZONTAL 9,70 M, INCLUSIVE CAMINHÃO TOCO PBT 16.000 KG, POTÊNCIA DE 189 CV - CHP DIURNO. AF_06/2014 | CHP | 2,1226 |
Itens e suas características
- Montador: Profissional responsável por executar o serviço de instalação do pórtico;
- Servente: profissional que auxilia o montador em suas tarefas;
- Pórtico metálico para vão de 19,2 m e vento de 40 m/s incluindo parafusos, porcas e arruelas;
- Guindauto hidráulico: equipamento utilizado para içamento da estrutura.
Equipamentos
- Guindauto hidráulico, capacidade máxima de carga 6200 kg, momento máximo de carga 11,7 tf.m, alcance máximo horizontal 9,70 m, inclusive caminhão.
Caderno Técnico da composição SINAPI 103714 — Execução e Medição
Aferido em 03/2022Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Sinalização vertical viária.

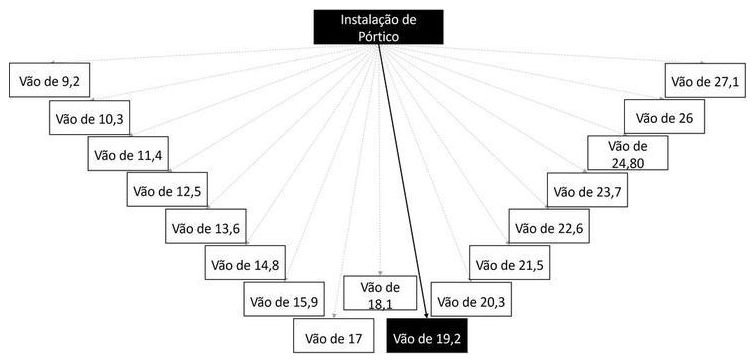

Árvore de Fatores da composição SINAPI 103714
Execução do serviço
- Após a realização da fundação, é realizado a instalação dos postes de sustentação através de chumbadores já instalados;
- É realizada a pré-montagem da treliça manualmente, com os parafusos, porcas e arruelas;
- Posteriormente, a treliça é içada até o topo do poste, encaixando nas suas laterais, e fixada com os parafusos.
Critérios de medição (quantificação do serviço)
- Utilizar a quantidade de pórtico a ser instalado.
Critérios de aferição (o que a composição contempla)
- Para o levantamento dos índices de produtividade foram considerados os operários ) envolvidos com a instalação do pórtico;
- Esta composição é válida para trabalho diurno;
- Para esta composição, o insumo de pórtico já contempla os custos de todo kit de fixação, incluindo colunas tubulares, treliça, parafusos, porcas e arruelas;
- Para esta composição não foi contemplado o serviço de fundação, para tal serviço, utilizar composições específicas;
- Esta composição não contempla serviços de segurança e interdição de vias;
- CHP: considera os tempos em que o equipamento está ligado para a execução do serviço;
- CHI: considera os tempos em que o equipamento está parado;
- Foi considerado que a instalação do pórtico para diferentes ventos tenha o mesmo esforço em termos de produtividade.
Fonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →
Sem preços publicados nesta referência
A composição SINAPI 103714 não possui custos regionais na referência Jun/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.
Perguntas Frequentes
O que é a composição SINAPI 103714?
A composição SINAPI 103714 refere-se a: FORNECIMENTO E INSTALAÇÃO DE PÓRTICO METÁLICO COM VÃO DE 19,2 M. AF_03/2022. A unidade de medida é UN e pertence ao grupo "Sinalização Vertical Viária" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.
O que está incluído na composição SINAPI 103714?
Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):
- Para o levantamento dos índices de produtividade foram considerados os operários ) envolvidos com a instalação do pórtico;
- Esta composição é válida para trabalho diurno;
- Para esta composição, o insumo de pórtico já contempla os custos de todo kit de fixação, incluindo colunas tubulares, treliça, parafusos, porcas e arruelas;
- Para esta composição não foi contemplado o serviço de fundação, para tal serviço, utilizar composições específicas;
- Esta composição não contempla serviços de segurança e interdição de vias;
- CHP: considera os tempos em que o equipamento está ligado para a execução do serviço;
- CHI: considera os tempos em que o equipamento está parado;
- Foi considerado que a instalação do pórtico para diferentes ventos tenha o mesmo esforço em termos de produtividade.
Como medir e quantificar o serviço da composição SINAPI 103714?
Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:
- Utilizar a quantidade de pórtico a ser instalado.
Como usar o SINAPI 103714 em orçamentos?
Para usar esta composição em orçamentos de obras públicas:
- Identifique o estado da obra e o mês de referência do orçamento
- Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
- Multiplique o preço unitário pela quantidade de UN prevista no projeto
- Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular
Qual a diferença entre desonerado e não desonerado no SINAPI?
O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
