FORNECIMENTO E INSTALAÇÃO DE DEFENSA METÁLICA MALEÁVEL SIMPLES, SOBRE SOLO. AF_03/2022
Unidade: M ✓ Ref. SINAPI Jun/2026
Esta composição não possui preços publicados na referência SINAPI Jun/2026.
A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.
Composição Analítica do SINAPI 103746
Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.
| Tipo | Código | Descrição | Unid. | Coef. |
|---|---|---|---|---|
| Comp. | 103668 | BATE ESTACA PARA INSTALAÇÃO DE DEFENSAS METÁLICAS (GUARD RAIL) FIXO, INCLUSIVE CAMINHÃO TOCO PBT 9.700 KG, POTÊNCIA DE 160 CV - CHI DIURNO. AF_05/2023 SEM CUSTO | CHI | 0,0431 |
| Comp. | 103667 | BATE ESTACA PARA INSTALAÇÃO DE DEFENSAS METÁLICAS (GUARD RAIL) FIXO, INCLUSIVE CAMINHÃO TOCO PBT 9.700 KG, POTÊNCIA DE 160 CV - CHP DIURNO. AF_05/2023 SEM CUSTO | CHP | 0,0254 |
| Comp. | 88278 | MONTADOR DE ESTRUTURAS METÁLICAS COM ENCARGOS COMPLEMENTARES | H | 0,6606 |
| Insumo | 44776 | PORCA SEXTAVADA DE ACO ZINCADO CLASSE 16 M16, ROSCA 1,5 MA SEM PREÇO | UN | 3,25 |
| Insumo | 44775 | PORCA SEXTAVADA DE ACO ZINCADO CLASSE 10 M10, ROSCA 1,5 MA SEM PREÇO | UN | 0,50 |
| Insumo | 44773 | LAMINA DE DEFENSA METALICA (GUARD RAIL) PARA VIAS, PERFIL W DE 4 METROS (NAO INCLUI FIXADORES), COM NIVEL DE CONTENCAO H1 SEM PREÇO | UN | 0,25 |
| Insumo | 44753 | GARRA PARA DEFENSA METALICA (GUARD RAIL) MALEAVEL SEM PREÇO | UN | 0,25 |
| Insumo | 44752 | PLAQUETA PARA DEFENSA METALICA (GUARD RAIL) SEM PREÇO | UN | 0,25 |
| Insumo | 44751 | CINTA PARA DEFENSA METALICA (GUARD RAIL) MALEAVEL SIMPLES SEM PREÇO | UN | 0,25 |
| Insumo | 44747 | ESPACADOR METALICO PARA DEFENSA METALICA EM VIAS (GUARD RAIL) U - 110, MALEAVEL SIMPLES (NAO INCLUI FIXADORES) SEM PREÇO | UN | 0,25 |
| Insumo | 44743 | POSTE PERFIL C - 110, PARA DEFENSA METALICA (GUARD RAIL) MALEAVEL, C = 1,80 M (NAO INCLUI FIXADORES) SEM PREÇO | UN | 0,25 |
| Insumo | 44742 | ARRUELA LISA, REDONDA, ACO ZINCADO, M16, DIAMETRO EXTERNO 30 MM, DIAMETRO DO FURO 17 MM SEM PREÇO | UN | 3,25 |
| Insumo | 44741 | ARRUELA LISA, REDONDA, ACO ZINCADO, M10, DIAMETRO EXTERNO 21 MM, DIAMETRO DO FURO 10 MM SEM PREÇO | UN | 0,50 |
| Insumo | 44740 | PARAFUSO M16 INOX, CABECA SEXTAVADA, ROSCA INTEIRA, COMPRIMENTO 50 MM, DIAMETRO 16 MM | UN | 0,50 |
| Insumo | 44739 | PARAFUSO M16 EM ACO ZINCADO, CABECA SEXTAVADA, ROSCA INTEIRA, COMPRIMENTO 25 MM, DIAMETRO 16 MM | UN | 2,75 |
| Insumo | 44738 | PARAFUSO M10, ACO CARBONO ZINCADO, CLASSE 5.8, SEXTAVADO, ROSCA INTEIRA, DIAMETRO 10 MM, COMPRIMENTO 30 MM | UN | 0,50 |
Itens e suas características
- Montador de estrutura metálica com encargos complementares: oficial responsável pela instalação e ancoragem da defensa metálica simples;
- Lâmina de defensa metálica (guard rail) perfil W de 4 metros: dispositivo a ser instalado;
- Poste C - 110 de defensa metalica (guard rail) maleável: utilizado como base para fixação das lâminas da defensa metálica;
- Espaçador para defensa metalica (guard rail) U - 110 maleável simples: utilizado para dar distância entre o poste e a lâmina;
- Garra para defensa metálica (guard rail) maleável: utilizada para fixar o espaçador a lâmina;
- Cinta para defensa metalica (guard rail) maleável simples: utlizada na fixação do espaçador;
- Plaqueta para defensa metálica (guard rail): utilizada na fixação da lâmina junto ao poste;
- Parafuso M10 em ferro zincado sextavado, comprimento = 30 mm, diâmetro = 10 mm,rosca inteira: utilizado para ligar a garra ao poste na defensa metálica;
- Arruela lisa zincada M10: utilizada para fixar a garra na defensa metálica;
- Porca sextavada de ferro zincada M10: utilizada para fixar a garra na defensa metálica;
- Parafuso M16 inox sextavado, comprimento = 50 mm, diâmetro = 16 mm,rosca inteira: utilizado para ligar as lâminas ao poste na defensa metálica;
- Parafuso M16 em ferro zincado sextavado, comprimento = 25 mm, diâmetro = 16 mm,rosca inteira: utilizado para ligar uma lâmina a outra na defensa metálica;
- Arruela lisa zincada M16: utilizada para fixar a lâmina na defensa metálica;
- Porca sextavada de ferro zincada M16: utilizada para fixar a lâmina na defensa metálica;
- Bate estaca para defensa metálica: utilizado para cravar os postes no solo.
Equipamentos
- Bate estaca para defensa metálica: utilizado para cravar os postes no solo.
Caderno Técnico da composição SINAPI 103746 — Execução e Medição
Aferido em 03/2022Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Dispositivos auxiliares viários.

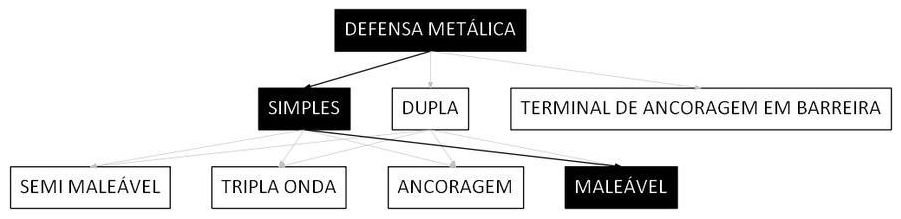

Árvore de Fatores da composição SINAPI 103746
Execução do serviço
- Alinhamento das lâminas com o local de instalação;
- Cravação dos postes nos pontos de encontro das lâminas, com altura alinhada com a defensa metálica;
- Pré fixação das lâminas entre elas, realizado com as lâminas ainda no piso;
- Fixação das lâminas nos postes, com espaçador, garra e plaqueta.
Critérios de medição (quantificação do serviço)
- Utilizar o comprimento, em metro, de trecho de ancoragem com defensa metálica simples.
Critérios de aferição (o que a composição contempla)
- Para o levantamento dos índices de produtividade foi considerado o processo de instalação da defensa e a escavação da vala;
- Para o levantamento dos índices de produtividade foram considerados os oficiais envolvidos com a instalação de defensa metálica maleável simples (ancoragem);
- Considerou-se como CHP o tempo que o bate estaca está cravando os postes no solo;
- Considerou-se um poste a cada 2 metros;
- Não estão considerados custos com transporte de materiais que deverão ser contemplados através de composições específicas de transporte.
Fonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →
Sem preços publicados nesta referência
A composição SINAPI 103746 não possui custos regionais na referência Jun/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.
Perguntas Frequentes
O que é a composição SINAPI 103746?
A composição SINAPI 103746 refere-se a: FORNECIMENTO E INSTALAÇÃO DE DEFENSA METÁLICA MALEÁVEL SIMPLES, SOBRE SOLO. AF_03/2022. A unidade de medida é M e pertence ao grupo "Dispositivos Auxiliares Viários" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.
O que está incluído na composição SINAPI 103746?
Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):
- Para o levantamento dos índices de produtividade foi considerado o processo de instalação da defensa e a escavação da vala;
- Para o levantamento dos índices de produtividade foram considerados os oficiais envolvidos com a instalação de defensa metálica maleável simples (ancoragem);
- Considerou-se como CHP o tempo que o bate estaca está cravando os postes no solo;
- Considerou-se um poste a cada 2 metros;
- Não estão considerados custos com transporte de materiais que deverão ser contemplados através de composições específicas de transporte.
Como medir e quantificar o serviço da composição SINAPI 103746?
Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:
- Utilizar o comprimento, em metro, de trecho de ancoragem com defensa metálica simples.
Como usar o SINAPI 103746 em orçamentos?
Para usar esta composição em orçamentos de obras públicas:
- Identifique o estado da obra e o mês de referência do orçamento
- Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
- Multiplique o preço unitário pela quantidade de M prevista no projeto
- Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular
Qual a diferença entre desonerado e não desonerado no SINAPI?
O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
