FACHADA CORTINA EM VIDRO NO SISTEMA UNITIZADO, CONSIDERANDO MODULAÇÃO DE 1,25 X 3,20 M, SEM ABERTURA, ACABAMENTO ANODIZADO OU PINTADO - FORNECIMENTO E INSTALAÇÃO. AF_06/2022
Unidade: M2 ✓ Ref. SINAPI Jun/2026
Esta composição não possui preços publicados na referência SINAPI Jun/2026.
A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.
Composição Analítica do SINAPI 104101
Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.
| Tipo | Código | Descrição | Unid. | Coef. |
|---|---|---|---|---|
| Comp. | 103794 | MINI GUINDASTE ARANHA SOBRE ESTEIRAS E LANCA TELESCÓPICA, CAPACIDADE MÁXIMA DE CARGA 3,0 TON, RAIO MÁXIMO DE TRABALHO 8,25 M, ALTURA DE LANÇA DO SOLO 9,2 M, 55 M DE CABO DE AÇO 8 MM, MOTOR ELÉTRICO 220/380 VOLTS TRIFÁSICO - CHI DIURNO. AF_03/2022 SEM CUSTO | CHI | 0,129 |
| Comp. | 103793 | MINI GUINDASTE ARANHA SOBRE ESTEIRAS E LANCA TELESCÓPICA, CAPACIDADE MÁXIMA DE CARGA 3,0 TON, RAIO MÁXIMO DE TRABALHO 8,25 M, ALTURA DE LANÇA DO SOLO 9,2 M, 55 M DE CABO DE AÇO 8 MM, MOTOR ELÉTRICO 220/380 VOLTS TRIFÁSICO - CHP DIURNO. AF_03/2022 SEM CUSTO | CHP | 0,049 |
| Comp. | 88325 | VIDRACEIRO COM ENCARGOS COMPLEMENTARES | H | 0,536 |
| Comp. | 88316 | SERVENTE COM ENCARGOS COMPLEMENTARES | H | 0,179 |
| Insumo | 44972 | FACHADA VIDRO (PAVTO TIPO), 1,25 X 3,20, SEM ABERTURA, PERFIS ALUM. ANOD. VIDRO LAM. 8MM. INCLUSO QUADROS DE ALUMINIO, PLACAS DE VIDROS, ANCORAGENS, CHUMBADORES, PRESILHAS, PARAFUSOS DE FIXACAO, GUARNICOES E TRAT.JUNTAS, SEM INSTALACAO SEM PREÇO | M2 | 1,00 |
Itens e suas características
- Vidraceiro, responsável pela disposição e instalação das ancoragens e dos módulos de vidro e tratamento das juntas;
- Servente, responsável por transportar os materiais nas proximidades e auxiliar os oficiais em todas as tarefas;
- Fachada cortina em vidro no sistema Unitizado para execução do pavimento tipo, considerando módulos de 1,25 x 3,20 m, que se repetem na horizontal e na vertical, sem abertura. O insumo é composto por perfis de alumínio anodizado ou pintado para estruturação dos módulos, 3 placas de vidro laminado 8mm por módulo colados com silicone estrutural e dimensões apresentadas no Anexo 04, ancoragens, chumbadores, presilhas, parafusos de fixação, guarnições e tratamentos de juntas. A mão-de-obra de instalação não está inclusa no valor do insumo.
- Mini guindaste aranha sobre esteiras e lança telescópica, capacidade máxima de carga 3,0 toneladas, raio máximo de trabalho 8,25 m, altura de lança do solo 9,2 m, 55 m de cabo de aço 8 mm, motor elétrico 220/380 volts trifásico.
Equipamentos
- Mini guindaste aranha sobre esteiras e lança telescópica, capacidade máxima de carga 3,0 toneladas, raio máximo de trabalho 8,25 m, altura de lança do solo 9,2 m, 55 m de cabo de aço 8 mm, motor elétrico 220/380 volts trifásico.
Caderno Técnico da composição SINAPI 104101 — Execução e Medição
Aferido em 06/2022Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno De vidro em fachadas.

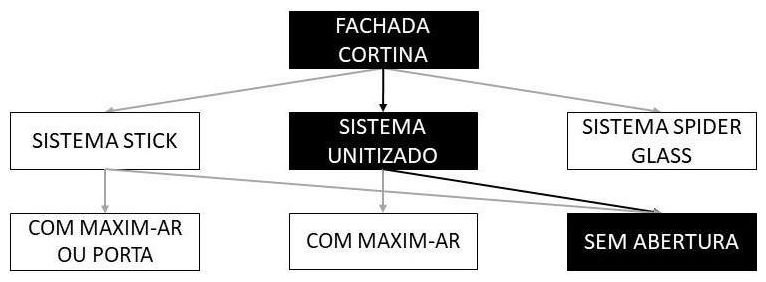

Árvore de Fatores da composição SINAPI 104101
Execução do serviço
- Definir os eixos referenciais da fachada;
- Demarcar e preparar os pontos de fixação;
- Conferir alinhamento e nivelamento dos pontos para fixação dos perfis estruturais;
- Instalar as ancoragens na estrutura conforme indicações do projeto;
- Conferir prumo e alinhamento das ancoragens e os espaçamentos verticais e horizontais entre elas;
- Com auxílio do guindaste aranha e ventosas, içar, posicionar e encaixar cada módulo do sistema Unitizado sobre as ancoragens e os módulos precedentes, com a placa de vidro previamente colada com silicone estrutural;
- Aplicar o material para tratamento das juntas para garantir a estanqueidade.
Critérios de medição (quantificação do serviço)
- Calcular a área a ser revestida com a fachada de vidro no sistema Unitizado prevista para os pavimentos tipo.
- Essa composição é válida para edifícios com mais de 6 pavimentos.
Critérios de aferição (o que a composição contempla)
- Para o levantamento dos índices de produtividade consideraram-se os oficiais (vidraceiros) e os serventes que auxiliavam diretamente na montagem da fachada em vidro;
- Considerou-se a utilização de mini guindaste aranha para içamento e posicionamento dos módulos;
- Considerou-se que os módulos chegam prontos do fornecedor (quadros e vidros), não gerando perdas;
- Considerou-se que as placas de vidro são previamente coladas aos quadros com uso de silicone estrutural (Structural Glazing).
Informações complementares
- O dimensionamento desta composição de serviço pressupõe a execução direta, com equipe e equipamento próprios. Na situação de terceirização do serviço, onde a execução, controle e responsabilidade são transferidos à empresa terceirizada, cabe ao orçamentista fazer a análise e adaptar a referência, se for o caso.
Normas Técnicas Aplicáveis
14 normasFonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →
Sem preços publicados nesta referência
A composição SINAPI 104101 não possui custos regionais na referência Jun/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.
Perguntas Frequentes
O que é a composição SINAPI 104101?
A composição SINAPI 104101 refere-se a: FACHADA CORTINA EM VIDRO NO SISTEMA UNITIZADO, CONSIDERANDO MODULAÇÃO DE 1,25 X 3,20 M, SEM ABERTURA, ACABAMENTO ANODIZADO OU PINTADO - FORNECIMENTO E INSTALAÇÃO. AF_06/2022. A unidade de medida é M2 e pertence ao grupo "Pele de Vidro em Fachadas" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.
O que está incluído na composição SINAPI 104101?
Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):
- Para o levantamento dos índices de produtividade consideraram-se os oficiais (vidraceiros) e os serventes que auxiliavam diretamente na montagem da fachada em vidro;
- Considerou-se a utilização de mini guindaste aranha para içamento e posicionamento dos módulos;
- Considerou-se que os módulos chegam prontos do fornecedor (quadros e vidros), não gerando perdas;
- Considerou-se que as placas de vidro são previamente coladas aos quadros com uso de silicone estrutural (Structural Glazing).
Como medir e quantificar o serviço da composição SINAPI 104101?
Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:
- Calcular a área a ser revestida com a fachada de vidro no sistema Unitizado prevista para os pavimentos tipo.
- Essa composição é válida para edifícios com mais de 6 pavimentos.
Como usar o SINAPI 104101 em orçamentos?
Para usar esta composição em orçamentos de obras públicas:
- Identifique o estado da obra e o mês de referência do orçamento
- Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
- Multiplique o preço unitário pela quantidade de M2 prevista no projeto
- Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular
Qual a diferença entre desonerado e não desonerado no SINAPI?
O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
