EXECUÇÃO DE PAVIMENTO EM PISO INTERTRAVADO, COM BLOCO PODOTÁTIL (ALERTA OU DIRECIONAL) RETANGULAR DE 20 X 10 CM, ESPESSURA 6 CM. AF_10/2022

Name: SINAPI 104435 — EXECUÇÃO DE PAVIMENTO EM PISO INTERTRAVADO, COM BLOCO PODOTÁTIL (ALERTA OU DIRECIONAL) RETANGULAR DE 20 X 10 CM, ESPESSURA 6 CM. AF_10/2022
Creator: Caixa Econômica Federal
License: https://creativecommons.org/publicdomain/mark/1.0/

Unidade: M2 ✓ Ref. SINAPI Jun/2026

Esta composição não possui preços publicados na referência SINAPI Jun/2026.

A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.

Composição Analítica do SINAPI 104435

Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.

Tipo	Código	Descrição	Unid.	Coef.
Comp.	91285	CORTADORA DE PISO COM MOTOR 4 TEMPOS A GASOLINA, POTÊNCIA DE 13 HP, COM DISCO DE CORTE DIAMANTADO SEGMENTADO PARA CONCRETO, DIÂMETRO DE 350 MM, FURO DE 1" (14 X 1") - CHI DIURNO. AF_08/2015	CHI	0,2971
Comp.	91283	CORTADORA DE PISO COM MOTOR 4 TEMPOS A GASOLINA, POTÊNCIA DE 13 HP, COM DISCO DE CORTE DIAMANTADO SEGMENTADO PARA CONCRETO, DIÂMETRO DE 350 MM, FURO DE 1" (14 X 1") - CHP DIURNO. AF_08/2015	CHP	0,0038
Comp.	91278	PLACA VIBRATÓRIA REVERSÍVEL COM MOTOR 4 TEMPOS A GASOLINA, FORÇA CENTRÍFUGA DE 25 KN (2500 KGF), POTÊNCIA 5,5 CV - CHI DIURNO. AF_08/2015	CHI	0,2968
Comp.	91277	PLACA VIBRATÓRIA REVERSÍVEL COM MOTOR 4 TEMPOS A GASOLINA, FORÇA CENTRÍFUGA DE 25 KN (2500 KGF), POTÊNCIA 5,5 CV - CHP DIURNO. AF_08/2015	CHP	0,0041
Comp.	88316	SERVENTE COM ENCARGOS COMPLEMENTARES	H	0,6018
Comp.	88260	CALCETEIRO COM ENCARGOS COMPLEMENTARES	H	0,6018
Insumo	44913	BLOQUETE/PISO INTERTRAVADO DE CONCRETO, MODELO RETANGULAR, PODOTATIL, DIRECIONAL E ALERTA, 20 X 10 CM, E = 6 CM, RESISTENCIA DE 35 MPA, COR NATURAL SEM PREÇO	M2	1,002
Insumo	4741	PO DE PEDRA (POSTO PEDREIRA/FORNECEDOR, SEM FRETE)	M3	0,0098
Insumo	370	AREIA MEDIA - POSTO JAZIDA/FORNECEDOR (RETIRADO NA JAZIDA, SEM TRANSPORTE)	M3	0,0568

Itens e suas características

Calceteiro: profissional que executa as atividades para a construção do pavimento intertravado, tais como: lançamento, espalhamento, e nivelamento da camada de assentamento; assentamento, arremate, rejuntamento e compactação dos blocos de concreto para pavimentação;
Servente: profissional que auxilia o calceteiro com as atividades para a execução do pavimento intertravado;
Placa vibratória reversível: equipamento utilizado para a compactação dos blocos de concreto para pavimentação;
Cortadora de piso: equipamento utilizado para cortar os blocos de concreto, fazer os ajustes e os arremates de canto;
Areia média: utilizada na execução da camada de assentamento seguindo as especificações da norma quanto à granulometria do material;
Pó de pedra: utilizado no rejunte dos blocos seguindo as especificações da norma quanto à granulometria do material;
Bloco intertravado podotátil de concreto: bloco de concreto nas especificações conforme descrito na composição utilizado na camada de assentamento e constitui o leito transitável do pavimento.

Equipamentos

Placa vibratória reversível com motor 4 tempos a gasolina, força centrífuga de 25 kN (2500 kgf), potência 5,5 cv;
Cortadora de piso com motor 4 tempos a gasolina, potência de 13 hp, com disco de corte diamantado segmentado para concreto, diâmetro de 350 mm, furo de 1" (14 x 1").

Caderno Técnico da composição SINAPI 104435 — Execução e Medição

Aferido em 10/2022

Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Pavimento intertravado.

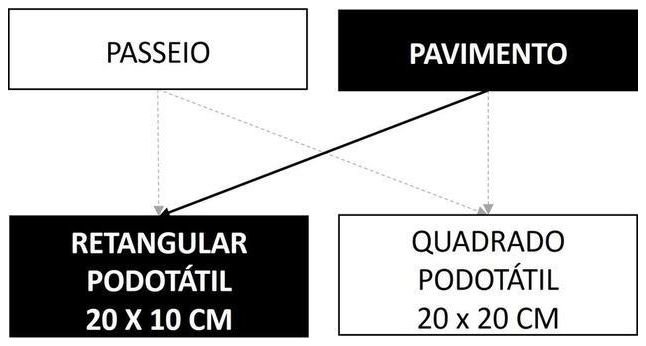

Árvore de fatores da composição SINAPI 104435 — diagrama oficial de variantes do serviço — Onde esta composição se encaixa entre as variantes do serviço no caderno Pavimento intertravado.

Execução do serviço

Após a execução e aprovação dos serviços de preparo da base e sub-base (atividades não contempladas nesta composição), inicia-se a execução do pavimento intertravado com a camada de assentamento, que é feita pelas seguintes atividades sequencialmente:
Lançamento e espalhamento da areia ou pó de pedra na área do pavimento;
Execução das mestras paralelamente a contenção principal nivelando-as na espessura da camada conforme especificação de projeto;
Nivelamento do material da camada de assentamento com régua metálica;
Terminada a camada de assentamento na sequência dá-se início a camada de revestimento que é composta pelas seguintes atividades:
Marcação para o assentamento, feito por linhas-guia ao longo da frente de serviço da faixa de podotátil;
Assentamento das peças de concreto conforme o padrão definido no projeto;
Ajustes e arremates do canto com a colocação de blocos cortados feitos por serra de disco diamantada;
Rejuntamento feito com material granular, que é espalhado sobre a área do pavimento e varrido para que o material penetre nas juntas dos blocos. O excesso do material é retirado após a compactação;
Compactação que proporciona o acomodamento das peças na camada de assentamento.

Critérios de medição (quantificação do serviço)

Utilizar a área total efetivamente executada com bloco retangular podotátil (alerta ou direcional) de 20 x 10 x 6 e camada de assentamento de 5 cm, em pátios.

Critérios de aferição (o que a composição contempla)

Esta composição refere-se à execução tanto de pátios/estacionamentos como de vias de pavimentos intertravados. Foram observadas diferenças de produtividade e consumo entre as duas situações; no entanto, as diferenças entre os custos unitários dos serviços obtidos não foram relevantes;
Esta composição é válida para a execução das áreas (faixas) efetivamente executadas com blocos podotáteis. Para as áreas com os blocos convencionais, utilizar a composição específica;
Para o levantamento dos índices de produtividade foram considerados os calceteiros e os serventes que auxiliavam diretamente nos serviços de execução;
Foi considerada uma faixa de podotátil em uma seção tipo de pavimento de 50 metros de largura e 50 metros de comprimento;
As produtividades desta composição não contemplam as atividades de preparo da base, ou base e sub-base. Para tais atividades, utilizar composição específica de cada serviço;
O esforço necessário para umidificar o material granular a fim de atender as exigências normativas para o material de assentamento e rejunte não está contemplado na composição;
Foram separados o tempo produtivo (CHP) e o tempo improdutivo (CHI) do equipamento da seguinte forma:
CHP: considera os tempos em que o equipamento está em uso;
CHI: considera os demais tempos da jornada de trabalho em que o equipamento não está em uso.

Informações complementares

Os materiais granulares utilizados para a camada de assentamento e para rejuntamento, podem ser substituídos por outros materiais granulares, desde que atendam as especificações da norma vigente quanto à granulometria do material.

Normas Técnicas Aplicáveis

2 normas

1 norma referenciada nesta composição foi cancelada pela ABNT mas permanece no Caderno Técnico SINAPI.

NBR 15953 NBR 16416

Fonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →

Sem preços publicados nesta referência

A composição SINAPI 104435 não possui custos regionais na referência Jun/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.

Perguntas Frequentes

O que é a composição SINAPI 104435?

A composição SINAPI 104435 refere-se a: EXECUÇÃO DE PAVIMENTO EM PISO INTERTRAVADO, COM BLOCO PODOTÁTIL (ALERTA OU DIRECIONAL) RETANGULAR DE 20 X 10 CM, ESPESSURA 6 CM. AF_10/2022. A unidade de medida é M2 e pertence ao grupo "Pavimento Intertravado" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.

O que está incluído na composição SINAPI 104435?

Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):

Esta composição refere-se à execução tanto de pátios/estacionamentos como de vias de pavimentos intertravados. Foram observadas diferenças de produtividade e consumo entre as duas situações; no entanto, as diferenças entre os custos unitários dos serviços obtidos não foram relevantes;
Esta composição é válida para a execução das áreas (faixas) efetivamente executadas com blocos podotáteis. Para as áreas com os blocos convencionais, utilizar a composição específica;
Para o levantamento dos índices de produtividade foram considerados os calceteiros e os serventes que auxiliavam diretamente nos serviços de execução;
Foi considerada uma faixa de podotátil em uma seção tipo de pavimento de 50 metros de largura e 50 metros de comprimento;
As produtividades desta composição não contemplam as atividades de preparo da base, ou base e sub-base. Para tais atividades, utilizar composição específica de cada serviço;
O esforço necessário para umidificar o material granular a fim de atender as exigências normativas para o material de assentamento e rejunte não está contemplado na composição;
Foram separados o tempo produtivo (CHP) e o tempo improdutivo (CHI) do equipamento da seguinte forma:
CHP: considera os tempos em que o equipamento está em uso;
CHI: considera os demais tempos da jornada de trabalho em que o equipamento não está em uso.

Como medir e quantificar o serviço da composição SINAPI 104435?

Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:

Utilizar a área total efetivamente executada com bloco retangular podotátil (alerta ou direcional) de 20 x 10 x 6 e camada de assentamento de 5 cm, em pátios.

Ver o Caderno Técnico completo desta composição ↑

Como usar o SINAPI 104435 em orçamentos?

Para usar esta composição em orçamentos de obras públicas:

Identifique o estado da obra e o mês de referência do orçamento
Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
Multiplique o preço unitário pela quantidade de M2 prevista no projeto
Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular

Qual a diferença entre desonerado e não desonerado no SINAPI?

O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
