ADUELA/ GALERIA FECHADA PRE-MOLDADA DE CONCRETO ARMADO, SECAO QUADRANGULAR INTERNA DE 2,50 X 2,50 M (L X A), MISULA DE 20 X 20 CM, C = 1,00 M, ESPESSURA MIN = 20 CM, TB-45 E FCK DO CONCRETO = 30 MPA FORNECIMENTO E ASSENTAMENTO. AF_01/2023
Unidade: M ✓ Ref. SINAPI Jun/2026
Esta composição não possui preços publicados na referência SINAPI Jun/2026.
A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.
Composição Analítica do SINAPI 104495
Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.
| Tipo | Código | Descrição | Unid. | Coef. |
|---|---|---|---|---|
| Comp. | 88908 | ESCAVADEIRA HIDRÁULICA SOBRE ESTEIRAS, CAÇAMBA 1,20 M3, PESO OPERACIONAL 21 T, POTÊNCIA BRUTA 155 HP - CHI DIURNO. AF_06/2014 | CHI | 0,1257 |
| Comp. | 88907 | ESCAVADEIRA HIDRÁULICA SOBRE ESTEIRAS, CAÇAMBA 1,20 M3, PESO OPERACIONAL 21 T, POTÊNCIA BRUTA 155 HP - CHP DIURNO. AF_06/2014 | CHP | 0,1578 |
| Comp. | 88629 | ARGAMASSA TRAÇO 1:3 (EM VOLUME DE CIMENTO E AREIA MÉDIA ÚMIDA), PREPARO MANUAL. AF_08/2019 | M3 | 0,0412 |
| Comp. | 88316 | SERVENTE COM ENCARGOS COMPLEMENTARES | H | 1,3233 |
| Comp. | 88309 | PEDREIRO COM ENCARGOS COMPLEMENTARES | H | 1,9849 |
| Insumo | 44921 | ADUELA/GALERIA FECHADA PRE-MOLDADA DE CONCRETO ARMADO, SECAO QUADRANGULAR INTERNA DE 2,5 X 2,5 M (L X A), MISULA DE 20 X 20 CM, C = 1,00 M, ESPESSURA MIN = 20 CM, TB-45 E FCK DO CONCRETO = 30 MPA SEM PREÇO | UN | 1,00 |
| Comp. | 5946 | PÁ CARREGADEIRA SOBRE RODAS, POTÊNCIA 197 HP, CAPACIDADE DA CAÇAMBA 2,5 A 3,5 M3, PESO OPERACIONAL 18338 KG - CHI DIURNO. AF_06/2014 | CHI | 0,082 |
| Comp. | 5944 | PÁ CARREGADEIRA SOBRE RODAS, POTÊNCIA 197 HP, CAPACIDADE DA CAÇAMBA 2,5 A 3,5 M3, PESO OPERACIONAL 18338 KG - CHP DIURNO. AF_06/2014 | CHP | 0,0499 |
Itens e suas características
- Pedreiro: Profissional designado para a atividade de assentamento e rejuntamento das aduelas de concreto;
- Servente: Profissional designado para auxiliar na atividade de assentamento e rejuntamento das aduelas de concreto;
- Argamassa: Utilizada para vedação dos encaixes das aduelas de concreto com junta rígida;
- Aduela Fechada 2,50x2,50x0,20 m; -Escavadeira hidráulica: Equipamento utilizado para transportar a aduela para dentro da vala;
- Pá carregadeira: Equipamento utilizado para transportar a aduela do canteiro de obras/início da rua até a lateral da vala.
Equipamentos
- Escavadeira hidráulica sobre esteiras, caçamba 1,20 m3, peso operacional 21 t, potência bruta 155 hp;
- Pá carregadeira sobre rodas, potência 197 hp, capacidade da caçamba 2,5 a 3,5 m3, peso operacional 18338 kg.
Caderno Técnico da composição SINAPI 104495 — Execução e Medição
Aferido em 01/2023Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Galerias com aduelas de concreto.

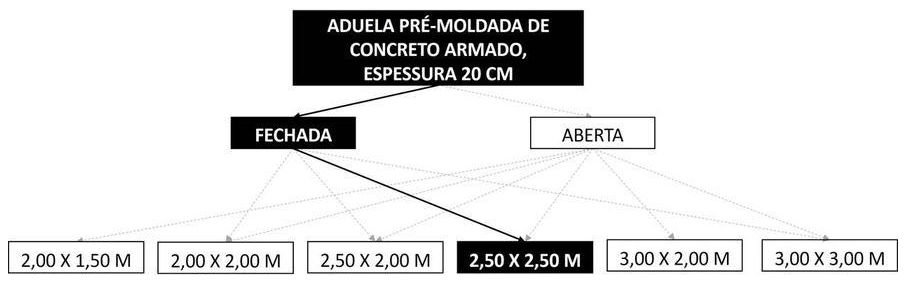

Árvore de Fatores da composição SINAPI 104495
Execução do serviço
- Transportar com auxílio da pá-carregadeira as aduelas do canteiro de obras/início da rua até a lateral da vala.
- Antes de iniciar o assentamento das aduelas, o fundo da vala deve estar regularizado e com a declividade prevista em projeto.
- Transportar com auxílio da escavadeira a aduela da lateral da vala para dentro da vala, com cuidado para não danificar a peça.
- Posicionar o encaixe macho da aduela junto ao encaixe fêmea da aduela já assentada, proceder ao alinhamento da rede e realizar o encaixe.
- O sentido de montagem dos trechos deve ser realizado de jusante para montante, caminhando-se do encaixe tipo macho das aduelas para o encaixe fêmea, ou seja, cada aduela assentada deve ter como extremidade livre uma fêmea, onde deve ser acoplada a ponta macho da aduela subsequente.
- Finalizado o assentamento das aduelas, executam-se as juntas rígidas, feitas com argamassa estrutural, aplicando o material em todo o perímetro interno das aduelas, bem como nas laterais externas e superior de cada aduela.
- Os buracos utilizados para o içamento das aduelas também são preenchidos / rejuntados com argamassa.
Critérios de medição (quantificação do serviço)
- Utilizar o comprimento de rede com aduela de concreto fechada, efetivamente instalada em valas.
Critérios de aferição (o que a composição contempla)
- Foi considerado aduelas de concreto armado com comprimento de 1,0 metro.
- Os coeficientes de produtividade consideram um transporte de aduela de até 50 m de distância da vala.
- Não foram consideradas perdas por resíduo.
- Foram separados o tempo produtivo (CHP) e o tempo improdutivo (CHI) da escavadeira e da pá carregadeira, da seguinte forma:
- CHP: considera o tempo em que o equipamento está transportando a aduela e fazendo sua descarga na vala ou ao lado da vala.
- CHI: considera os tempos em que o equipamento de escavação/ carregamento está parado por falta de frente (exemplos: espera para execução de contenção, espera pelo assentamento de aduela).
- Os serviços de locação, escavação, contenção, esgotamento e preparo do fundo de vala e reaterro não estão considerados nesta composição (embora o efeito de sua presença tenha sido contemplado). Deve-se, portanto, considerar composições específicas para estes serviços.
Fonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →
Sem preços publicados nesta referência
A composição SINAPI 104495 não possui custos regionais na referência Jun/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.
Perguntas Frequentes
O que é a composição SINAPI 104495?
A composição SINAPI 104495 refere-se a: ADUELA/ GALERIA FECHADA PRE-MOLDADA DE CONCRETO ARMADO, SECAO QUADRANGULAR INTERNA DE 2,50 X 2,50 M (L X A), MISULA DE 20 X 20 CM, C = 1,00 M, ESPESSURA MIN = 20 CM, TB-45 E FCK DO CONCRETO = 30 MPA FORNECIMENTO E ASSENTAMENTO. AF_01/2023. A unidade de medida é M e pertence ao grupo "Galerias com Aduelas de Concreto" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.
O que está incluído na composição SINAPI 104495?
Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):
- Foi considerado aduelas de concreto armado com comprimento de 1,0 metro.
- Os coeficientes de produtividade consideram um transporte de aduela de até 50 m de distância da vala.
- Não foram consideradas perdas por resíduo.
- Foram separados o tempo produtivo (CHP) e o tempo improdutivo (CHI) da escavadeira e da pá carregadeira, da seguinte forma:
- CHP: considera o tempo em que o equipamento está transportando a aduela e fazendo sua descarga na vala ou ao lado da vala.
- CHI: considera os tempos em que o equipamento de escavação/ carregamento está parado por falta de frente (exemplos: espera para execução de contenção, espera pelo assentamento de aduela).
- Os serviços de locação, escavação, contenção, esgotamento e preparo do fundo de vala e reaterro não estão considerados nesta composição (embora o efeito de sua presença tenha sido contemplado). Deve-se, portanto, considerar composições específicas para estes serviços.
Como medir e quantificar o serviço da composição SINAPI 104495?
Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:
- Utilizar o comprimento de rede com aduela de concreto fechada, efetivamente instalada em valas.
Como usar o SINAPI 104495 em orçamentos?
Para usar esta composição em orçamentos de obras públicas:
- Identifique o estado da obra e o mês de referência do orçamento
- Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
- Multiplique o preço unitário pela quantidade de M prevista no projeto
- Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular
Qual a diferença entre desonerado e não desonerado no SINAPI?
O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
