INJEÇÃO DE CALDA DE CIMENTO PARA CHUMBAMENTO DE TIRANTE MONOBARRA COM ARMADURA DE 36 MM, COMPRIMENTO MAIOR OU IGUAL A 22 M E MENOR QUE 30 M, DIÂMETRO DE 100 MM, INCLUSIVE PRODUÇÃO. AF_11/2023
Unidade: M ✓ Ref. SINAPI Ago/2026
Esta composição não possui preços publicados na referência SINAPI Ago/2026.
A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.
Composição Analítica do SINAPI 104856
Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.
| Tipo | Código | Descrição | Unid. | Coef. |
|---|---|---|---|---|
| Comp. | 102839 | ESTABILIZADOR DE LINHA E PRESSÃO, CAPACIDADE DE 120 BAR, COM MANÔMETRO DE LEITURA, REGISTRO DE 1 COM RETORNO E LINHA - CHI DIURNO. AF_05/2023 SEM CUSTO | CHI | 0,0253 |
| Comp. | 102838 | ESTABILIZADOR DE LINHA E PRESSÃO, CAPACIDADE DE 120 BAR, COM MANÔMETRO DE LEITURA, REGISTRO DE 1 COM RETORNO E LINHA - CHP DIURNO. AF_05/2023 SEM CUSTO | CHP | 0,0354 |
| Comp. | 90778 | ENGENHEIRO CIVIL DE OBRA PLENO COM ENCARGOS COMPLEMENTARES | H | 0,0114 |
| Comp. | 90776 | ENCARREGADO GERAL COM ENCARGOS COMPLEMENTARES | H | 0,0607 |
| Comp. | 90644 | BOMBA TRIPLEX, PARA INJEÇÃO DE NATA DE CIMENTO, VAZÃO MÁXIMA DE 100 LITROS/MINUTO, PRESSÃO MÁXIMA DE 70 BAR - CHI DIURNO. AF_06/2015 | CHI | 0,0253 |
| Comp. | 90643 | BOMBA TRIPLEX, PARA INJEÇÃO DE NATA DE CIMENTO, VAZÃO MÁXIMA DE 100 LITROS/MINUTO, PRESSÃO MÁXIMA DE 70 BAR - CHP DIURNO. AF_06/2015 | CHP | 0,0354 |
| Comp. | 90638 | MISTURADOR DUPLO HORIZONTAL DE ALTA TURBULÊNCIA, CAPACIDADE / VOLUME 2 X 500 LITROS, MOTORES ELÉTRICOS MÍNIMO 5 CV CADA, PARA NATA CIMENTO, ARGAMASSA E OUTROS - CHI DIURNO. AF_06/2015 | CHI | 0,034 |
| Comp. | 90637 | MISTURADOR DUPLO HORIZONTAL DE ALTA TURBULÊNCIA, CAPACIDADE / VOLUME 2 X 500 LITROS, MOTORES ELÉTRICOS MÍNIMO 5 CV CADA, PARA NATA CIMENTO, ARGAMASSA E OUTROS - CHP DIURNO. AF_06/2015 | CHP | 0,0477 |
| Comp. | 88316 | SERVENTE COM ENCARGOS COMPLEMENTARES | H | 0,2075 |
| Comp. | 88297 | OPERADOR DE MÁQUINAS E EQUIPAMENTOS COM ENCARGOS COMPLEMENTARES | H | 0,0692 |
| Insumo | 1379 | CIMENTO PORTLAND COMPOSTO CP II-32 | KG | 103,876 |
Itens e suas características
- Operador com encargos complementares - responsável pela operação dos equipamentos de injeção;
- Servente com encargos complementares - auxilia o operador em suas atividades;
- Encarregado Geral - profissional que coordena e auxilia a equipe e é responsável por atividades comoinjeção da calda de cimento;
- Engenheiro Pleno - profissional que coordena e fiscaliza todas as atividades de execução dos tirantes;
- Bomba triplex, para injeção de nata de cimento, vazão máxima de 100 litros/minuto, pressão máxima de 70 bar;
- Estabilizador de linha e pressão, capacidade de 120 bar, com manômetro de leitura, registro de 1” com retorno e linha;
- Misturador duplo horizontal de alta turbulência, capacidade / volume 2 x 500 litros, motores elétricos mínimo 5 cv cada, para nata cimento, argamassa e outros;
- Cimento Portland composto CP II-32.
Equipamentos
- Bomba de injeção para calda de cimento – Vazão máxima de 100 l/min, pressão máxima de 70 BAR;
- Estabilizador de linha e pressão – Capacidade de 120 BAR, com manômetro de leitura, registro de 1” com retorno e linha; Misturador duplo horizontal de alta turbulência, capacidade / volume 2 x 500 litros, motores elétricos mínimo 5 cv cada, para nata cimento, argamassa e outros.
Caderno Técnico da composição SINAPI 104856 — Execução e Medição
Aferido em 11/2023Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Execução de tirantes.

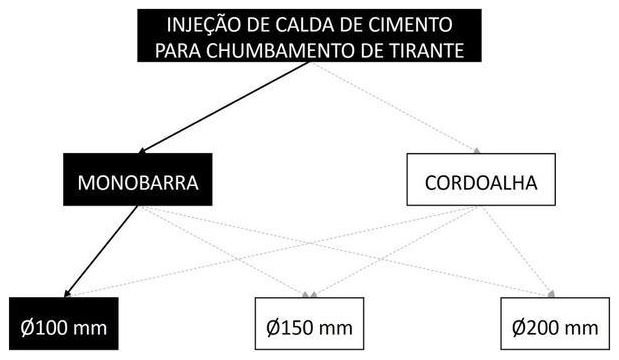

Árvore de Fatores da composição SINAPI 104856
Clique para ampliar
Execução do serviço
- Preparação de calda de cimento e preenchimento do furo com calda de cimento (execução da bainha);
- Após 12 horas, preparação de calda de cimento e execução de 2 injeções sucessivas por válvulas manchetes, através do tubo de injeção perdido, com intervalos de 4 horas entre cada injeção, seguido da limpeza do tubo de injeção.
Critérios de medição (quantificação do serviço)
- Utilizar o comprimento total de tirante monobarra com armadura até 36 mm, comprimento menor que 30 m, diâmetro de 100 mm.
Critérios de aferição (o que a composição contempla)
- Para obtenção dos índices de produtividade foi considerado o comprimento de um tirante monobarra de 32 mm de 26 metros;
- O espaçamento entre tirantes foi considerado de 3 metros;
- Foram consideradas 3 fases de injeção de calda de cimento, sendo uma para injeção da bainha e outras duas para execução do bulbo de ancoragem, injetadas por válvulas manchetes através do tubo de injeção perdido;
- Foi considerado o tempo de lavagem do tubo de injeção para obtenção da produtividade;
- O tempo produtivo (CHP) e o tempo improdutivo (CHI) do equipamento foram separados da seguinte forma: -> CHP: Misturador - tempo de preparo e mistura da calda de cimento e tempo para injeção da calda de cimento; -> CHP: Bomba de injeção - tempo de injetar a calda de cimento; -> CHP: Estabilizador de pressão - tempo para injetar a calda de cimento; -> CHI: considera os demais tempos da jornada de trabalho em que o equipamento não está em uso.
Fonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →
Sem preços publicados nesta referência
A composição SINAPI 104856 não possui custos regionais na referência Ago/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.
Perguntas Frequentes
O que é a composição SINAPI 104856?
A composição SINAPI 104856 refere-se a: INJEÇÃO DE CALDA DE CIMENTO PARA CHUMBAMENTO DE TIRANTE MONOBARRA COM ARMADURA DE 36 MM, COMPRIMENTO MAIOR OU IGUAL A 22 M E MENOR QUE 30 M, DIÂMETRO DE 100 MM, INCLUSIVE PRODUÇÃO. AF_11/2023. A unidade de medida é M e pertence ao grupo "Execução de Tirantes" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.
O que está incluído na composição SINAPI 104856?
Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):
- Para obtenção dos índices de produtividade foi considerado o comprimento de um tirante monobarra de 32 mm de 26 metros;
- O espaçamento entre tirantes foi considerado de 3 metros;
- Foram consideradas 3 fases de injeção de calda de cimento, sendo uma para injeção da bainha e outras duas para execução do bulbo de ancoragem, injetadas por válvulas manchetes através do tubo de injeção perdido;
- Foi considerado o tempo de lavagem do tubo de injeção para obtenção da produtividade;
- O tempo produtivo (CHP) e o tempo improdutivo (CHI) do equipamento foram separados da seguinte forma: -> CHP: Misturador - tempo de preparo e mistura da calda de cimento e tempo para injeção da calda de cimento; -> CHP: Bomba de injeção - tempo de injetar a calda de cimento; -> CHP: Estabilizador de pressão - tempo para injetar a calda de cimento; -> CHI: considera os demais tempos da jornada de trabalho em que o equipamento não está em uso.
Como medir e quantificar o serviço da composição SINAPI 104856?
Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:
- Utilizar o comprimento total de tirante monobarra com armadura até 36 mm, comprimento menor que 30 m, diâmetro de 100 mm.
Como usar o SINAPI 104856 em orçamentos?
Para usar esta composição em orçamentos de obras públicas:
- Identifique o estado da obra e o mês de referência do orçamento
- Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
- Multiplique o preço unitário pela quantidade de M prevista no projeto
- Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular
Qual a diferença entre desonerado e não desonerado no SINAPI?
O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
