Buscador SINAPI
Composição

INSTALAÇÃO DE TIRANTE MONOBARRA COM ARMADURA DE 36 MM, COMPRIMENTO MAIOR OU IGUAL A 14 M E MENOR QUE 22 M, INCLUSIVE MONTAGEM, INSTALAÇÃO E PROTENSÃO. AF_11/2023

Unidade: M ✓ Ref. SINAPI Jun/2026

Esta composição não possui preços publicados na referência SINAPI Jun/2026.

A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.

Composição Analítica

Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.

TipoCódigoDescriçãoUnid.Coef.
Comp.102822CONJUNTO CILINDRO E BOMBA HIDRÁULICA PARA PROTENSÃO DE MONOBARRAS PARA TIRANTES, ESFORÇO MÁXIMO DE 30 TONELADAS - CHI DIURNO. AF_05/2023 SEM CUSTOCHI0,0176
Comp.102821CONJUNTO CILINDRO E BOMBA HIDRÁULICA PARA PROTENSÃO DE MONOBARRAS PARA TIRANTES, ESFORÇO MÁXIMO DE 30 TONELADAS - CHP DIURNO. AF_05/2023 SEM CUSTOCHP0,0247
Comp.90778ENGENHEIRO CIVIL DE OBRA PLENO COM ENCARGOS COMPLEMENTARESH0,0079
Comp.90776ENCARREGADO GERAL COM ENCARGOS COMPLEMENTARESH0,0423
Comp.88316SERVENTE COM ENCARGOS COMPLEMENTARESH0,0846
Comp.88297OPERADOR DE MÁQUINAS E EQUIPAMENTOS COM ENCARGOS COMPLEMENTARESH0,0423
Comp.88245ARMADOR COM ENCARGOS COMPLEMENTARESH0,076
Comp.88238AJUDANTE DE ARMADOR COM ENCARGOS COMPLEMENTARESH0,2281
Insumo45086MONOBARRA DE ACO ROSQUEAVEL PARA TIRANTE DN = 36 MM, CARGA MAXIMA PROVISORIA 16 T, CARGA MAXIMA PERMANENTE DE 14 T, COMPRIMENTO MAXIMO DE 12 M SEM PREÇOKG9,2593
Insumo45084PORCA DE ANCORAGEM, SEXTAVADA, DIAMETRO 1" 1/2 SEM PREÇOUN0,0556
Insumo45082LUVA DE EMENDA PARA BARRAS ROSQUEAVEIS, DIAMETRO 36 MM SEM PREÇOUN0,0833
Insumo44919ESPACADOR/SEPARADOR /CENTRALIZADOR DE BARRA DE ACO, PLASTICO, (CHUMBADOR TIPO CARAMBOLA - CB), DIAMETRO INTERNO ENTRE 25 A 32 MMUN1,1325
Insumo44067VALVULA TIPO MANCHETE SEM PREÇOUN1,0769
Insumo40543PLACA DE APOIO PARA BARRAS, DIMENSOES 20 X 20 CM SEM PREÇOUN0,0556
Insumo9874TUBO PVC, SOLDAVEL, DE 40 MM, AGUA FRIA (NBR-5648)M0,5171
Insumo9869TUBO PVC, SOLDAVEL, DE 32 MM, AGUA FRIA (NBR-5648)M0,5385
Insumo9838TUBO PVC SERIE NORMAL, DN 50 MM, PARA ESGOTO PREDIAL (NBR 5688)M0,5449

Itens e suas características

  • Encarregado Geral - profissional que coordena e auxilia a equipe e é responsável por atividades como a aprovação da protensão dos tirantes;
  • Engenheiro Pleno - profissional que coordena e fiscaliza todas as atividades de execução dos tirantes;
  • Armador com encargos complementares - responsável pela montagem e instalação do tirante;
  • Ajudante de armador com encargos complementares - auxilia o armador em suas atividades;
  • Operador com encargos complementares - responsável pela operação dos equipamentos de protensão;
  • Servente com encargos complementares - auxilia o operador em suas atividades;
  • Conjunto cilindro e bomba hidráulica para protensão - equipamento para protensão de monobarras;
  • Monobarra de aço rosqueável DN = 36 mm - armadura do tirante monobarra;
  • Tubo de PVC – Ø32 mm - tubo para injeção de nata ;
  • Tubo de PVC – Ø40 mm - tubo para injeção de nata ;
  • Tubo de PVC – Ø50 mm - tubo para proteção da armadura monobarra;
  • Válvula tipo manchete - ponto de injeção do tubo ancorado;
  • Espaçador/separador de barra de aço - centraliza a armadura no furo, garantindo o cobrimento mínimo do trecho ancorado;
  • Luva de emenda 36 mm - utilizadas para unir as monobarras;
  • Placa de apoio - placa utilizada na cabeça do tirante, que transfere a protensão para a estrutura ancorada;
  • Porca de ancoragem 1" 1/2 - prende a barra de aço do tirante e transfere a protensão para a placa de apoio.

Equipamentos

  • Conjunto cilindro e bomba hidráulica de protensão.

Caderno Técnico — Execução e Medição

Aferido em 11/2023

Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Execução de tirantes.

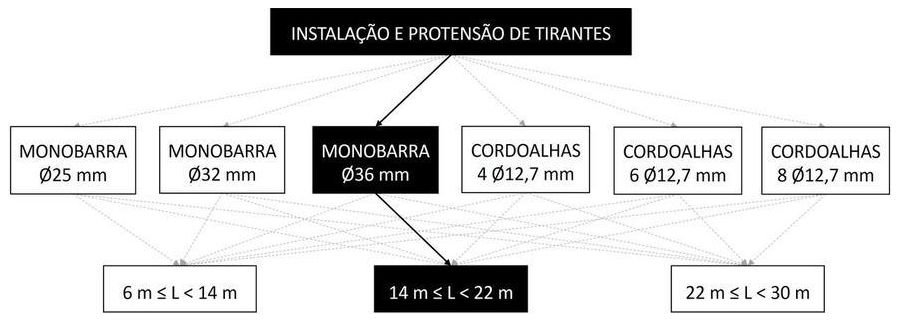

Árvore de fatores da composição SINAPI 104870 — diagrama oficial de variantes do serviço
Árvore de fatores: onde esta composição se encaixa entre as variantes do serviço no caderno Execução de tirantes. Arraste para o lado para ver o diagrama completo.

Execução do serviço

  • Montagem do tirante seguindo as especificações do projeto;
  • Inserção do tirante no furo;
  • Decorrido o tempo mínimo de cura da última injeção de calda de cimento, são realizados os ensaios previstos em norma, seguido da protensão do tirante.

Critérios de medição (quantificação do serviço)

  • Utilizar o comprimento total de tirante monobarra com armadura de 36 mm, comprimento maior ou igual a 14 m e menor que 22 m.

Critérios de aferição (o que a composição contempla)

  • Para obtenção dos índices de produtividade foi considerado o comprimento de um tirante de 18 metros;
  • A produtividade considera o tempo para montagem do tirante, isto é: -> Montar a armadura do tirante (emendar as barras de aço rosqueáveis com as luvas de emenda ou desenrolar as cordoalhas); -> Colocação dos centralizadores na armadura; -> Proteção do trecho livre, que foi considerada para as composições proteção classe 3 conforme norma ANBT 5629; -> É considerado que a armadura do tirante possui comprimento maior em 1,5 metro, do que o valor especificado em projeto para o comprimento do furo, para permitir a execução da protensão.
  • Foi considerado o tempo de inserção da armadura do tirante no furo;
  • O tempo de estabilização da protensão e ensaios de protensão, conforme exigido por norma, foi considerado no tempo de execução;
  • O tempo produtivo (CHP) e o tempo improdutivo (CHI) do equipamento foram separados da seguinte forma: -> CHP: Equipamentos de protensão - tempo para protensão e ensaios; -> CHI: considera os demais tempos da jornada de trabalho em que o equipamento não está em uso.

Informações complementares

  • Se necessário a utilização de andaimes para execução do tirante, adicionar composição especifica de montagem de andaimes.
  • No item 6, "Execução", consta que após a cura da última injeção de calda de cimento, são realizados os ensaios previstos em norma. Verificou-se no item 5. “Critérios de Aferição”, que foi considerado na composição, apenas o custo do tempo de utilização do equipamento para a realização dos ensaios previstos em norma, não constando na composição outros custos referentes à realização de ensaios, tais como: contratação de profissionais especializados, coleta de dados, interpretação dos resultados, emissão de laudos, dentre outros.

Normas Técnicas Aplicáveis

4 normas
NBR 5629 NBR 7480 NBR 7482 NBR 7483

Fonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →

Sem preços publicados nesta referência

A composição SINAPI 104870 não possui custos regionais na referência Jun/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.

Perguntas Frequentes

O que é a composição SINAPI 104870?
A composição SINAPI 104870 refere-se a: INSTALAÇÃO DE TIRANTE MONOBARRA COM ARMADURA DE 36 MM, COMPRIMENTO MAIOR OU IGUAL A 14 M E MENOR QUE 22 M, INCLUSIVE MONTAGEM, INSTALAÇÃO E PROTENSÃO. AF_11/2023. A unidade de medida é M e pertence ao grupo "Execução de Tirantes" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.
O que está incluído na composição SINAPI 104870?

Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):

  • Para obtenção dos índices de produtividade foi considerado o comprimento de um tirante de 18 metros;
  • A produtividade considera o tempo para montagem do tirante, isto é: -> Montar a armadura do tirante (emendar as barras de aço rosqueáveis com as luvas de emenda ou desenrolar as cordoalhas); -> Colocação dos centralizadores na armadura; -> Proteção do trecho livre, que foi considerada para as composições proteção classe 3 conforme norma ANBT 5629; -> É considerado que a armadura do tirante possui comprimento maior em 1,5 metro, do que o valor especificado em projeto para o comprimento do furo, para permitir a execução da protensão.
  • Foi considerado o tempo de inserção da armadura do tirante no furo;
  • O tempo de estabilização da protensão e ensaios de protensão, conforme exigido por norma, foi considerado no tempo de execução;
  • O tempo produtivo (CHP) e o tempo improdutivo (CHI) do equipamento foram separados da seguinte forma: -> CHP: Equipamentos de protensão - tempo para protensão e ensaios; -> CHI: considera os demais tempos da jornada de trabalho em que o equipamento não está em uso.
Como medir e quantificar o serviço da composição SINAPI 104870?

Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:

  • Utilizar o comprimento total de tirante monobarra com armadura de 36 mm, comprimento maior ou igual a 14 m e menor que 22 m.

Ver o Caderno Técnico completo desta composição ↑

Como usar o SINAPI 104870 em orçamentos?

Para usar esta composição em orçamentos de obras públicas:

  1. Identifique o estado da obra e o mês de referência do orçamento
  2. Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
  3. Multiplique o preço unitário pela quantidade de M prevista no projeto
  4. Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular
Qual a diferença entre desonerado e não desonerado no SINAPI?
O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
