Composição Instalações de ar condicionado em cobre

TUBO EM COBRE RÍGIDO, DN 1 5/8"", COM ISOLAMENTO, INSTALADO EM RAMAL DE ALIMENTAÇÃO DE AR-CONDICIONADO COM CONDENSADORA CENTRAL - FORNECIMENTO E INSTALAÇÃO. AF_07/2025

Name: SINAPI 106037 — TUBO EM COBRE RÍGIDO, DN 1 5/8"", COM ISOLAMENTO, INSTALADO EM RAMAL DE ALIMENTAÇÃO DE AR-CONDICIONADO COM CONDENSADORA CENTRAL - FORNECIMENTO E INSTALAÇÃO. AF_07/2025
Creator: Caixa Econômica Federal
License: https://creativecommons.org/publicdomain/mark/1.0/

Unidade: M ✓ Ref. SINAPI Jun/2026

Esta composição não possui preços publicados na referência SINAPI Jun/2026.

A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.

Composição Analítica do SINAPI 106037

Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.

Tipo	Código	Descrição	Unid.	Coef.
Comp.	100308	MECÂNICO DE REFRIGERAÇÃO COM ENCARGOS COMPLEMENTARES	H	0,181679
Comp.	88243	AJUDANTE ESPECIALIZADO COM ENCARGOS COMPLEMENTARES	H	0,181679
Insumo	45399	TUBO DE COBRE PECA RETA, D = 1 5/8", E = 0,79 MM, SEM COSTURA, PARA AR-CONDICIONADO/ INSTALACOES GAS RESIDENCIAIS E COMERCIAIS SEM PREÇO	M	1,022727
Insumo	39736	TUBO DE BORRACHA ELASTOMERICA FLEXIVEL, PRETA, PARA ISOLAMENTO TERMICO DE TUBULACAO, DN 1 5/8" (42 MM), E= 32 MM, COEFICIENTE DE CONDUTIVIDADE TERMICA 0,036W/MK, VAPOR DE AGUA MAIOR OU IGUAL A 10.000	M	1,022727
Insumo	38383	LIXA D'AGUA EM FOLHA, COR PRETA, GRAO 100	UN	0,06056

Itens e suas características

Tubo de cobre peça reta, d = 1 5/8 ", e = 0,79 mm, para ar-condicionado/ instalacoes gas residenciais e comerciais: peça a ser instalada;
Tubo de borracha elastomérica flexível, preta, para isolamento térmico de tubulação, DN 1 5/8" (42 mm): elemento a ser instalado no tubo em cobre;
Lixa d'agua em folha, cor preta, grao 100;
Ajudante especializado: auxilia o oficial na execução do serviço;
Mecânico de refrigeração: oficial responsável pela execução do serviço.

Caderno Técnico da composição SINAPI 106037 — Execução e Medição

Aferido em 07/2025

Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Instalações de ar condicionado em cobre.

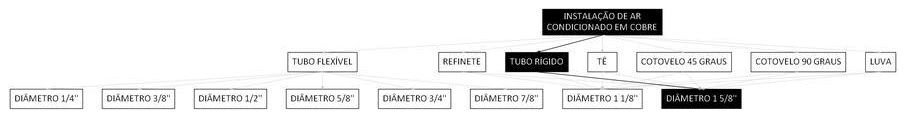

Árvore de fatores da composição SINAPI 106037 — diagrama oficial de variantes do serviço — Onde esta composição se encaixa entre as variantes do serviço no caderno Instalações de ar condicionado em cobre. Arraste para o lado para ver o diagrama completo.

Execução do serviço

Verifica-se o comprimento de tubulação do trecho a ser instalado, como indicado no projeto;
Corta-se o comprimento necessário da barra do tubo de cobre;
Retiram-se as arestas que ficaram após o corte;
Coloca-se a espuma elastomérica no tubo;
Fixa-se o tubo no local definido em projeto;
As extremidades são lixadas e deixadas livres para posterior conexão.

Critérios de medição (quantificação do serviço)

Utilizar os comprimentos de tubo efetivamente instalados em ramal de alimentação de ar-condicionado;
Considera-se ramal de alimentação de ar-condicionado as tubulações que conduzem o gás refrigerante da condensadora até a evaporadora.

Critérios de aferição (o que a composição contempla)

Para o levantamento dos índices de produtividade foi considerado que o auxiliar/ajudante é responsável também pelo transporte horizontal do material no andar de execução;
Foi considerado esforço de fixação provisória da instalação (feita em pontos localizados para montagem da tubulação);
As produtividades desta composição não contemplam as seguintes atividades: fixações finais das tubulações no teto e parede; passantes em lajes; rasgos e cortes; chumbamentos. Para tais atividades, utilizar composição específica de cada serviço.

Normas Técnicas Aplicáveis

11 normas

NBR 11720 NBR 12188 NBR 13206 NBR 14745 NBR 15345 NBR 15358 NBR 15526 NBR 15757 NBR 5020 NBR 5626 NBR 7541

Fonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →

Sem preços publicados nesta referência

A composição SINAPI 106037 não possui custos regionais na referência Jun/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.

Perguntas Frequentes

O que é a composição SINAPI 106037?

A composição SINAPI 106037 refere-se a: TUBO EM COBRE RÍGIDO, DN 1 5/8"", COM ISOLAMENTO, INSTALADO EM RAMAL DE ALIMENTAÇÃO DE AR-CONDICIONADO COM CONDENSADORA CENTRAL - FORNECIMENTO E INSTALAÇÃO. AF_07/2025. A unidade de medida é M e pertence ao grupo "Instalações de ar condicionado em cobre" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.

O que está incluído na composição SINAPI 106037?

Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):

Para o levantamento dos índices de produtividade foi considerado que o auxiliar/ajudante é responsável também pelo transporte horizontal do material no andar de execução;
Foi considerado esforço de fixação provisória da instalação (feita em pontos localizados para montagem da tubulação);
As produtividades desta composição não contemplam as seguintes atividades: fixações finais das tubulações no teto e parede; passantes em lajes; rasgos e cortes; chumbamentos. Para tais atividades, utilizar composição específica de cada serviço.

Como medir e quantificar o serviço da composição SINAPI 106037?

Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:

Utilizar os comprimentos de tubo efetivamente instalados em ramal de alimentação de ar-condicionado;
Considera-se ramal de alimentação de ar-condicionado as tubulações que conduzem o gás refrigerante da condensadora até a evaporadora.

Ver o Caderno Técnico completo desta composição ↑

Como usar o SINAPI 106037 em orçamentos?

Para usar esta composição em orçamentos de obras públicas:

Identifique o estado da obra e o mês de referência do orçamento
Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
Multiplique o preço unitário pela quantidade de M prevista no projeto
Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular

Qual a diferença entre desonerado e não desonerado no SINAPI?

O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
