CHAPA GALVANIZADA COM OU SEM REVESTIMENTO EPÓXI, DIÂMETRO 2,2 M, ESPESSURA DE 2,7 MM, PARA TUNNEL LINER HORIZONTAL - FORNECIMENTO E INSTALAÇÃO. AF_10/2025
Unidade: M ✓ Ref. SINAPI Jun/2026
Esta composição não possui preços publicados na referência SINAPI Jun/2026.
A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.
Composição Analítica do SINAPI 106183
Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.
| Tipo | Código | Descrição | Unid. | Coef. |
|---|---|---|---|---|
| Comp. | 88316 | SERVENTE COM ENCARGOS COMPLEMENTARES | H | 6,442046 |
| Comp. | 88278 | MONTADOR DE ESTRUTURAS METÁLICAS COM ENCARGOS COMPLEMENTARES | H | 6,442046 |
| Insumo | 45500 | CHAPA GALVANIZADA PARA TUNNEL LINER, DIAMETRO 2,2 M, ESPESSURA DE 2,7 MM SEM PREÇO | M | 1,00 |
Itens e suas características
- Montador de estruturas metálicas: profissional responsável por posicionar e montar as cambotas, fixando as chapas, parafusos e arruelas;
- Servente: profissional que auxilia os montadores na instalação de cambotas e transporte de material;
- Chapas tunnel liner: chapas galvanizadas de aço corrugadas com ou sem revestimento epóxi que ao serem montadas e fixadas dão forma ao tunnel liner.
Caderno Técnico da composição SINAPI 106183 — Execução e Medição
Aferido em 10/2025Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Tunnel liner.

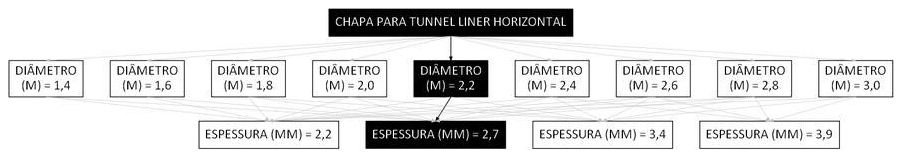

Árvore de Fatores da composição SINAPI 106183
Execução do serviço
- Transportar as chapas corrugadas metálicas, bem como os parafusos e arruelas, da entrada do túnel até o local de instalação da cambota (frente de trabalho);
- Posicionar e aparafusar as chapas, formando cambotas circulares de acordo com o projeto de engenharia.
Critérios de medição (quantificação do serviço)
- Metro linear de tunnel liner com chapa instalada.
Critérios de aferição (o que a composição contempla)
- Para o levantamento dos índices de produtividade foram considerados os operários (montador e ajudantes) envolvidos na montagem e fixação da cambota e transporte dos materiais (chapas, parafusos, arruelas, porcas etc.);
- As produtividades desta composição contemplam o transporte do material da entrada do túnel até o local de instalação da cambota (frente de trabalho), considerando túnel com comprimento de até 100 m;
- Considerou-se chapas de aço galvanizado corrugadas com ou sem revestimento epóxi, próprias para tunnel liner horizontal, com uma geometria circular, com diâmetro externo de 2,2 m e espessura de 2,7 mm;
- Essa composição prevê a utilização de chapas metálicas corrugadas, com ou sem revestimento epóxi; esse revestimento é indicado para situações em que sejam previstas condições de utilização agressivas, como aquelas prevalentes em regiões litorâneas, regiões urbanas e na condução de esgotos sanitários e/ou despejos industriais;
- As produtividades desta composição não contemplam nos índices os serviços de escavação de vala. Para tal atividade, utilizar composição específica;
- Os serviços relativos à escavação e retirada do material escavado do túnel não estão contemplados nessa composição, para tanto, considerar composições específicas;
- Os serviços relativos ao acompanhamento topográfico da execução do túnel não estão inclusos nessa composição, para tanto, deve-se considerar composições específicas;
- Os serviços de locação e esgotamento não estão considerados nesta composição (embora o efeito de sua presença tenha sido contemplado). Portanto, considerar composições específicas para tais serviços;
- Os serviços relativos à Iluminação provisória, sistema de escoramento telescópico regulável e ventilação provisória, não estão inclusos nessa composição;
- Esta composição é válida para trabalho diurno.
Fonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →
Sem preços publicados nesta referência
A composição SINAPI 106183 não possui custos regionais na referência Jun/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.
Perguntas Frequentes
O que é a composição SINAPI 106183?
A composição SINAPI 106183 refere-se a: CHAPA GALVANIZADA COM OU SEM REVESTIMENTO EPÓXI, DIÂMETRO 2,2 M, ESPESSURA DE 2,7 MM, PARA TUNNEL LINER HORIZONTAL - FORNECIMENTO E INSTALAÇÃO. AF_10/2025. A unidade de medida é M e pertence ao grupo "Tunnel Liner" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.
O que está incluído na composição SINAPI 106183?
Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):
- Para o levantamento dos índices de produtividade foram considerados os operários (montador e ajudantes) envolvidos na montagem e fixação da cambota e transporte dos materiais (chapas, parafusos, arruelas, porcas etc.);
- As produtividades desta composição contemplam o transporte do material da entrada do túnel até o local de instalação da cambota (frente de trabalho), considerando túnel com comprimento de até 100 m;
- Considerou-se chapas de aço galvanizado corrugadas com ou sem revestimento epóxi, próprias para tunnel liner horizontal, com uma geometria circular, com diâmetro externo de 2,2 m e espessura de 2,7 mm;
- Essa composição prevê a utilização de chapas metálicas corrugadas, com ou sem revestimento epóxi; esse revestimento é indicado para situações em que sejam previstas condições de utilização agressivas, como aquelas prevalentes em regiões litorâneas, regiões urbanas e na condução de esgotos sanitários e/ou despejos industriais;
- As produtividades desta composição não contemplam nos índices os serviços de escavação de vala. Para tal atividade, utilizar composição específica;
- Os serviços relativos à escavação e retirada do material escavado do túnel não estão contemplados nessa composição, para tanto, considerar composições específicas;
- Os serviços relativos ao acompanhamento topográfico da execução do túnel não estão inclusos nessa composição, para tanto, deve-se considerar composições específicas;
- Os serviços de locação e esgotamento não estão considerados nesta composição (embora o efeito de sua presença tenha sido contemplado). Portanto, considerar composições específicas para tais serviços;
- Os serviços relativos à Iluminação provisória, sistema de escoramento telescópico regulável e ventilação provisória, não estão inclusos nessa composição;
- Esta composição é válida para trabalho diurno.
Como medir e quantificar o serviço da composição SINAPI 106183?
Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:
- Metro linear de tunnel liner com chapa instalada.
Como usar o SINAPI 106183 em orçamentos?
Para usar esta composição em orçamentos de obras públicas:
- Identifique o estado da obra e o mês de referência do orçamento
- Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
- Multiplique o preço unitário pela quantidade de M prevista no projeto
- Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular
Qual a diferença entre desonerado e não desonerado no SINAPI?
O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
