QUADRO ELÉTRICO PARA 1 BOMBA CENTRÍFUGA TRIFÁSICA 3 CV - FORNECIMENTO E INSTALAÇÃO. AF_11/2025
Unidade: UN ✓ Ref. SINAPI Jun/2026
Esta composição não possui preços publicados na referência SINAPI Jun/2026.
A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.
Composição Analítica do SINAPI 106260
Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.
| Tipo | Código | Descrição | Unid. | Coef. |
|---|---|---|---|---|
| Comp. | 88264 | ELETRICISTA COM ENCARGOS COMPLEMENTARES | H | 2,172845 |
| Comp. | 88247 | AUXILIAR DE ELETRICISTA COM ENCARGOS COMPLEMENTARES | H | 0,5432112 |
| Insumo | 45543 | QUADRO ELETRICO PARA 1 BOMBA CENTRIFUGA TRIFASICA 3 CV, *30,0* CM DE ALTURA X *30,0* CM DE LARGURA X *15,0* CM DE PROFUNDIDADE, COMPLETO SEM PREÇO | UN | 1,00 |
| Insumo | 11950 | BUCHA DE NYLON SEM ABA S6, COM PARAFUSO DE 4,20 X 40 MM EM ACO ZINCADO COM ROSCA SOBERBA, CABECA CHATA E FENDA PHILLIPS | UN | 4,00 |
| Insumo | 1573 | TERMINAL A COMPRESSAO EM COBRE ESTANHADO PARA CABO 6 MM2, 1 FURO E 1 COMPRESSAO, PARA PARAFUSO DE FIXACAO M6 | UN | 4,00 |
Itens e suas características
- Eletricista: oficial responsável pela execução do serviço;
- Auxiliar de eletricista: auxilia o oficial na execução do serviço;
- Quadro elétrico para 1 bomba centrífuga de 3 cv completo (incluso abrigo, disjuntores, contatores, reles, sinalização luminosa de operação e falha etc.): peça a ser instalada; -Terminais a compressão em cobre estanhado para cabos 6 mm²: utilizado para fixar cabos; -Buchas de nylon sem aba S6, em aço zincado com rosca soberba, cabeça chata e fenda Philips: utilizado para a fixação do quadro.
Caderno Técnico da composição SINAPI 106260 — Execução e Medição
Aferido em 11/2025Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Quadros de automação de bombas.

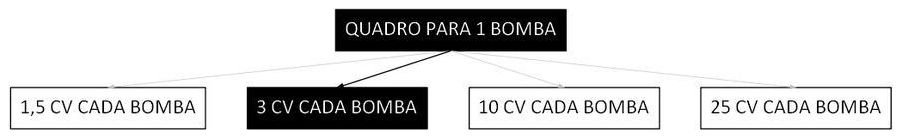

Árvore de Fatores da composição SINAPI 106260
Execução do serviço
- Verificar o projeto elétrico;
- Posicionar e fixar com parafusos o quadro na posição de instalação indicada no projeto elétrico e verificar prumo;
- Encaixam-se os terminais às extremidades dos cabos de alimentação;
- Por fim, instalar os cabos da rede de alimentação existentes no quadro elétrico.
Critérios de medição (quantificação do serviço)
- Utilizar a quantidade de quadro elétrico para bomba presente no projeto.
Critérios de aferição (o que a composição contempla)
- Para o levantamento dos índices de produtividade foi considerado que o auxiliar/ajudante é responsável também pelo transporte horizontal do material no andar de execução;
- A produtividade desta composição não contempla rasgos/cortes de alvenaria, chumbamento, montagem das peças elétrica dentro do quadro (somente a instalação final). Para tais atividades, utilizar composição específica de cada serviço; -Para o levantamento dos índices de produtividade foram considerados os operários (oficiais e ajudantes) envolvidos com a execução do quadro.
Normas Técnicas Aplicáveis
4 normasFonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →
Sem preços publicados nesta referência
A composição SINAPI 106260 não possui custos regionais na referência Jun/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.
Perguntas Frequentes
O que é a composição SINAPI 106260?
A composição SINAPI 106260 refere-se a: QUADRO ELÉTRICO PARA 1 BOMBA CENTRÍFUGA TRIFÁSICA 3 CV - FORNECIMENTO E INSTALAÇÃO. AF_11/2025. A unidade de medida é UN e pertence ao grupo "Quadros de automação de bombas" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.
O que está incluído na composição SINAPI 106260?
Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):
- Para o levantamento dos índices de produtividade foi considerado que o auxiliar/ajudante é responsável também pelo transporte horizontal do material no andar de execução;
- A produtividade desta composição não contempla rasgos/cortes de alvenaria, chumbamento, montagem das peças elétrica dentro do quadro (somente a instalação final). Para tais atividades, utilizar composição específica de cada serviço; -Para o levantamento dos índices de produtividade foram considerados os operários (oficiais e ajudantes) envolvidos com a execução do quadro.
Como medir e quantificar o serviço da composição SINAPI 106260?
Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:
- Utilizar a quantidade de quadro elétrico para bomba presente no projeto.
Como usar o SINAPI 106260 em orçamentos?
Para usar esta composição em orçamentos de obras públicas:
- Identifique o estado da obra e o mês de referência do orçamento
- Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
- Multiplique o preço unitário pela quantidade de UN prevista no projeto
- Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular
Qual a diferença entre desonerado e não desonerado no SINAPI?
O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
