ESTRUTURA B4 DE ACONCORAGEM EM POSTE CIRCULAR. AF_12/2025
Unidade: UN ✓ Ref. SINAPI Jun/2026
Esta composição não possui preços publicados na referência SINAPI Jun/2026.
A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.
Composição Analítica do SINAPI 106513
Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.
| Tipo | Código | Descrição | Unid. | Coef. |
|---|---|---|---|---|
| Comp. | 88264 | ELETRICISTA COM ENCARGOS COMPLEMENTARES | H | 3,1841059 |
| Comp. | 88247 | AUXILIAR DE ELETRICISTA COM ENCARGOS COMPLEMENTARES | H | 0,6368212 |
| Insumo | 45640 | MANILHA SAPATILHA, EM FERRO FUNDIDO ZINCADO, CARGA DE RUPTURA 5000 DAN SEM PREÇO | UN | 6,00 |
| Insumo | 45629 | ISOLADOR POLIMERICO TIPO BASTAO DE ANCORAGEM 15 KV, TIPO GARFO / OLHAL SEM PREÇO | UN | 6,00 |
| Insumo | 45628 | SELA CRUZETA EM ACO GALVANIZADO, 94 X 100 X 30 MM, PARA POSTE CIRCULAR SEM PREÇO | UN | 2,00 |
| Insumo | 45627 | MAO FRANCESA PLANA EM ACO GALVANIZADO, 710 X 32 X 5 MM, COM FUROS PARA FIXACAO SEM PREÇO | UN | 2,00 |
| Insumo | 34519 | CRUZETA DE CONCRETO LEVE, COMP. 2000 MM SECAO, 90 X 90 MM | UN | 2,00 |
| Insumo | 13348 | ARRUELA EM ACO CARBONO, GALVANIZADA A FOGO (IMERSAO A QUENTE), DIAMETRO EXTERNO = 35 MM, ESPESSURA = 3 MM, DIAMETRO DO FURO = 18 MM | UN | 16,00 |
| Insumo | 12327 | CINTA CIRCULAR EM ACO GALVANIZADO DE 210 MM DE DIAMETRO PARA INSTALACAO DE TRANSFORMADOR EM POSTE DE CONCRETO | UN | 2,00 |
| Insumo | 4337 | PORCA ZINCADA, QUADRADA, DIAMETRO 5/8" | UN | 4,00 |
| Insumo | 3406 | ISOLADOR DE PORCELANA, TIPO PINO MONOCORPO, PARA TENSAO DE *15* KV | UN | 3,00 |
| Insumo | 3405 | ISOLADOR DE PORCELANA SUSPENSO, DISCO TIPO GARFO OLHAL, DIAMETRO DE 152 MM, PARA TENSAO DE *15* KV | UN | 12,00 |
| Insumo | 445 | PINO ROSCA EXTERNA, EM ACO GALVANIZADO, PARA ISOLADOR DE 25KV, DIAMETRO 35MM, COMPRIMENTO *320* MM | UN | 3,00 |
| Insumo | 437 | PARAFUSO M16 EM ACO GALVANIZADO, COMPRIMENTO = 400 MM, DIAMETRO = 16 MM, ROSCA DUPLA | UN | 3,00 |
| Insumo | 436 | PARAFUSO FRANCES M16 EM ACO GALVANIZADO, COMPRIMENTO = 150 MM, DIAMETRO = 16 MM, CABECA ABAULADA | UN | 4,00 |
| Insumo | 431 | PARAFUSO M16 EM ACO GALVANIZADO, COMPRIMENTO = 200 MM, DIAMETRO = 16 MM, ROSCA MAQUINA, CABECA QUADRADA | UN | 5,00 |
| Insumo | 421 | PORCA OLHAL M 16, EM ACO GALVANIZADO, DIAMETRO = 16 MM | UN | 6,00 |
| Insumo | 402 | GANCHO OLHAL EM ACO GALVANIZADO, ESPESSURA 16MM, ABERTURA 21MM | UN | 6,00 |
Itens e suas características
- Eletricista : oficial responsável pela instalação dos dispositivos.
- Auxiliar de eletricista : auxilia ao oficial na instalação dos dispositivos.
- Arruela quadrada.
- Cinta circular em aço galvanizado.
- Mão francesa reta.
- Parafuso cabeça quadrada.
- Parafuso cabeça abaulada. -Pino para isolador.
- Isolador disco, responsável pelo isolamento e sustentação dos cabos.
- Isolador bastão, responsável pelo isolamento e sustentação dos cabos.
- Isolador pino, responsável pelo isolamento e sustentação dos cabos. -sela cruzeta em aço galvanizado -gancho olhal, realiza a ancoragem da estrutura. -Olhal para parufuso. -Manilha para sapatilha. -Porca olhal. -Cruzeta em concreto leve.
Caderno Técnico da composição SINAPI 106513 — Execução e Medição
Aferido em 12/2025Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Instalações elétricas - rede de distribuição.

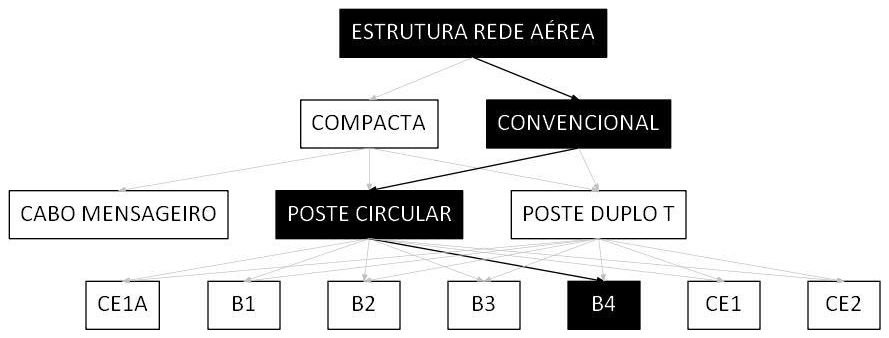

Árvore de Fatores da composição SINAPI 106513
Execução do serviço
- Verificar o local da instalação;
- Instalar as cintas circulares necessárias.
- Instalar a sela para cruzeta.
- instalar a cruzeta e realizar as fixações iniciais.
- instalar a mão francesa reta para estabilizar a cruzeta.
- instalar as bases dos isoladres, com os suportes necessários.
Critérios de medição (quantificação do serviço)
- Utilizar a quantidade de estruturas de ancoragem, presente no projeto.
Critérios de aferição (o que a composição contempla)
- Para o levantamento dos índices de produtividade foi considerado que o ajudante é responsável também pelo transporte horizontal do material.
- Para o levantamento dos índices de produtividade foram considerados os operários (oficiais e ajudantes) envolvidos na execução da estrutura de ancoragem para rede aérea de distribuição de energia elétrica de média tensão.
Informações complementares
- Anexo 3 apresenta os modelos de estruturas para rede aéreas convencionais.
Normas Técnicas Aplicáveis
5 normasFonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →
Sem preços publicados nesta referência
A composição SINAPI 106513 não possui custos regionais na referência Jun/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.
Perguntas Frequentes
O que é a composição SINAPI 106513?
A composição SINAPI 106513 refere-se a: ESTRUTURA B4 DE ACONCORAGEM EM POSTE CIRCULAR. AF_12/2025. A unidade de medida é UN e pertence ao grupo "Instalações Elétricas - Rede de Distribuição" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.
O que está incluído na composição SINAPI 106513?
Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):
- Para o levantamento dos índices de produtividade foi considerado que o ajudante é responsável também pelo transporte horizontal do material.
- Para o levantamento dos índices de produtividade foram considerados os operários (oficiais e ajudantes) envolvidos na execução da estrutura de ancoragem para rede aérea de distribuição de energia elétrica de média tensão.
Como medir e quantificar o serviço da composição SINAPI 106513?
Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:
- Utilizar a quantidade de estruturas de ancoragem, presente no projeto.
Como usar o SINAPI 106513 em orçamentos?
Para usar esta composição em orçamentos de obras públicas:
- Identifique o estado da obra e o mês de referência do orçamento
- Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
- Multiplique o preço unitário pela quantidade de UN prevista no projeto
- Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular
Qual a diferença entre desonerado e não desonerado no SINAPI?
O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
