Buscador SINAPI
Composição

AR CONDICIONADO SPLIT INVERTER, PISO TETO, 30000 BTU/H, CICLO FRIO - FORNECIMENTO E INSTALAÇÃO. AF_06/2026

Unidade: UN ✓ Ref. SINAPI Jun/2026

Esta composição não possui preços publicados na referência SINAPI Jun/2026.

A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.

Composição Analítica

Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.

TipoCódigoDescriçãoUnid.Coef.
Comp.100308MECÂNICO DE REFRIGERAÇÃO COM ENCARGOS COMPLEMENTARESH4,0927
Comp.88243AJUDANTE ESPECIALIZADO COM ENCARGOS COMPLEMENTARESH4,0927
Insumo45380AR-CONDICIONADO SPLIT INVERTER, PISO TETO, 30000 BTU/H, CICLO FRIO, 60HZ, CLASSIFICACAO ENERGETICA A, GAS HFC, CONTROLE S/FIO SEM PREÇOUN1,00
Insumo44414SUPORTE MAO FRANCESA, 2 UNIDADES, EM ACO, 60 CM, PARA EVAPORADORA DE AR CONDICIONADO SPLIT PISO TETO, DE 18 A 60000 BTUS SEM PREÇOUN1,00
Insumo44412PORCA PARA CONEXAO DO TUBO DE COBRE NO AR CONDICIONADO, 5/8" SEM PREÇOUN2,00
Insumo44410PORCA PARA CONEXAO DO TUBO DE COBRE NO AR CONDICIONADO, 3/8" SEM PREÇOUN2,00
Insumo13348ARRUELA EM ACO CARBONO, GALVANIZADA A FOGO (IMERSAO A QUENTE), DIAMETRO EXTERNO = 35 MM, ESPESSURA = 3 MM, DIAMETRO DO FURO = 18 MMUN6,00
Insumo13294PARAFUSO DE ACO ZINCADO, SEXTAVADO, COM ROSCA SOBERBA, DIAMETRO 3/8", COMPRIMENTO 80 MMUN6,00
Insumo13246PARAFUSO DE ACO ZINCADO, SEXTAVADO, COM ROSCA INTEIRA, DIAMETRO 5/16", COMPRIMENTO 3/4", COM PORCA E ARRUELA LISA LEVEUN8,00
Insumo11976CHUMBADOR DE ACO ZINCADO, DIAMETRO 1/4" COM PARAFUSO 1/4" X 40 MMUN6,00
Insumo4374BUCHA DE NYLON SEM ABA S10UN6,00
Insumo1570TERMINAL A COMPRESSAO EM COBRE ESTANHADO PARA CABO 2,5 MM2, 1 FURO E 1 COMPRESSAO, PARA PARAFUSO DE FIXACAO M5UN10,00

Itens e suas características

  • Mecânico de refrigeração com encargos complementares: oficial responsável pela instalação do ar-condicionado;
  • Ajudante especializado com encargos complementares: auxilia o oficial na instalação do ar-condicionado;
  • Ar-condicionado split inverter, piso teto de 30000 BTU/h, ciclo frio;
  • Porca para conexão do tubo de sucção em cobre no ar-condicionado 5/8" (Insumo excluído, ver item 9 - Pendências);
  • Porca para conexão do tubo de descarga em cobre no ar-condicionado 3/8" (Insumo excluído, ver item 9
  • Pendências);
  • Terminal a compressão em cobre estanhado p/ cabo 2,5 mm²: para conexão dos cabos elétricos nos aparelhos;
  • Suporte mão francesa, 2 unidades, em aço, 60 cm, para evaporadora de ar-condicionado split piso teto, de 18000 a 60000 btus: instalado para prender a evaporadora na parede (Insumo excluído, ver item 9 - Pendências);
  • Parafuso zincado, sextavado, com rosca soberba, diâmetro 3/8", comprimento 80 mm: utilizado para fixar as mãos francesas de 60 cm na parede;
  • Arruela em aço galvanizado, diâmetro externo = 35mm, espessura = 3mm, diâmetro do furo= 18mm: utilizado para fixar as mãos francesas de 60 cm na parede;
  • Bucha de nylon sem aba S10: utilizado para fixar as mãos francesas de 60 cm na parede;
  • Chumbador, diâmetro 1/4" com parafuso 1/4" x 40 mm: instalado para fixar as mãos francesas na parede;
  • Parafuso de aço zincado, sextavado, com rosca inteira, diâmetro 5/16", comprimento 3/4", com porca e arruela lisa leve: empregados para fixar a condensadora nas mãos francesas de 40 cm e para prender a evaporadora nas mãos francesas de 60 cm.

Caderno Técnico — Execução e Medição

Aferido em 06/2026

Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Instalações de ar condicionado.

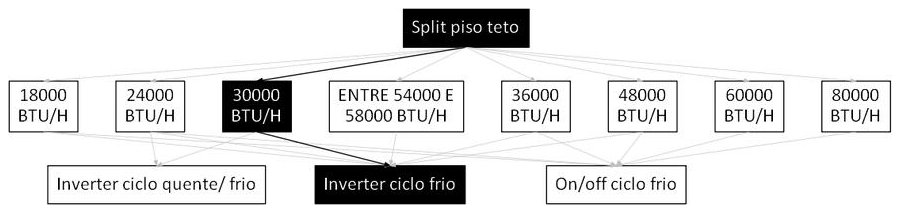

Árvore de fatores da composição SINAPI 107235 — diagrama oficial de variantes do serviço
Árvore de fatores: onde esta composição se encaixa entre as variantes do serviço no caderno Instalações de ar condicionado. Arraste para o lado para ver o diagrama completo.

Execução do serviço

  • Verificar o local da instalação;
  • Alargar com flangeador, as pontas dos tubos de cobre de sucção e descarga, anteriormente instalados;
  • Posicionar e fixar, com parafusos, os suportes da evaporadora e condensadora, no local estabelecido;
  • Fixar os aparelhos, evaporadora e condensadora, nos suportes conforme a recomendação do fornecedor;
  • Conectar os aparelhos na rede hidráulica, através da instalação das porcas nos tubos de cobre de sucção e descarga, com auxílio de chave apropriada;
  • Na evaporadora, acoplar o tubo dreno previamente instalado;
  • Encaixam-se os terminais às extremidades dos cabos elétricos a serem ligados;
  • Após os cabos e os terminais estarem prontos, os parafusos dos polos de cada equipamento são desencaixados;
  • Colocam-se os terminais nos polos;
  • Os parafusos são recolocados, fixando cada terminal.

Critérios de medição (quantificação do serviço)

  • Utilizar a(s) quantidade(s) de aparelho(s) split(s) piso teto 30000 btu/h, conforme o projeto.

Critérios de aferição (o que a composição contempla)

  • Para o levantamento dos índices de produtividade foi considerado que o ajudante é responsável também pelo transporte horizontal do material;
  • A produtividade desta composição não contempla a instalação/execução de tubulação em cobre; drenos para ar-condicionado; abraçadeiras; isolamento; testes de estanqueidade; inserção de gás; rasgos/cortes/furos e chumbamentos. Para tais atividades, utilizar composição específica de cada serviço;
  • Cabe ainda mencionar que a instalação dos ar-condicionados compreende a fixação e ligação (em ponto elétrico de circuito específico) da evaporadora e condensadora. A condição prévia de ponto elétrico não está contemplada na composição e deve ser considerada a parte.
  • Para o levantamento dos índices de produtividade foram considerados os operários (oficiais e ajudantes) envolvidos com a instalação do ar-condicionado;
  • As produtividades desta composição refletem a instalação dos aparelhos com auxílio de escada, sem uso de cadeirinha ou equipamentos para trabalho em altura.

Normas Técnicas Aplicáveis

4 normas

1 norma referenciada nesta composição foi cancelada pela ABNT mas permanece no Caderno Técnico SINAPI.

NBR 15848 NBR 16401 NBR 16655-1 NBR 17081

Fonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →

Sem preços publicados nesta referência

A composição SINAPI 107235 não possui custos regionais na referência Jun/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.

Perguntas Frequentes

O que é a composição SINAPI 107235?
A composição SINAPI 107235 refere-se a: AR CONDICIONADO SPLIT INVERTER, PISO TETO, 30000 BTU/H, CICLO FRIO - FORNECIMENTO E INSTALAÇÃO. AF_06/2026. A unidade de medida é UN e pertence ao grupo "Instalações de ar condicionado" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.
O que está incluído na composição SINAPI 107235?

Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):

  • Para o levantamento dos índices de produtividade foi considerado que o ajudante é responsável também pelo transporte horizontal do material;
  • A produtividade desta composição não contempla a instalação/execução de tubulação em cobre; drenos para ar-condicionado; abraçadeiras; isolamento; testes de estanqueidade; inserção de gás; rasgos/cortes/furos e chumbamentos. Para tais atividades, utilizar composição específica de cada serviço;
  • Cabe ainda mencionar que a instalação dos ar-condicionados compreende a fixação e ligação (em ponto elétrico de circuito específico) da evaporadora e condensadora. A condição prévia de ponto elétrico não está contemplada na composição e deve ser considerada a parte.
  • Para o levantamento dos índices de produtividade foram considerados os operários (oficiais e ajudantes) envolvidos com a instalação do ar-condicionado;
  • As produtividades desta composição refletem a instalação dos aparelhos com auxílio de escada, sem uso de cadeirinha ou equipamentos para trabalho em altura.
Como medir e quantificar o serviço da composição SINAPI 107235?

Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:

  • Utilizar a(s) quantidade(s) de aparelho(s) split(s) piso teto 30000 btu/h, conforme o projeto.

Ver o Caderno Técnico completo desta composição ↑

Como usar o SINAPI 107235 em orçamentos?

Para usar esta composição em orçamentos de obras públicas:

  1. Identifique o estado da obra e o mês de referência do orçamento
  2. Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
  3. Multiplique o preço unitário pela quantidade de UN prevista no projeto
  4. Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular
Qual a diferença entre desonerado e não desonerado no SINAPI?
O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
