PROCEDIMENTO DE VÁCUO EM LINHA FRIGORÍGENA. AF_06/2026
Unidade: UN ✓ Ref. SINAPI Set/2026
Ações
Compare esta composição com outra — preços lado a lado em todos os estados
Composição Analítica do SINAPI 107239
Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.
| Tipo | Código | Descrição | Unid. | Coef. |
|---|---|---|---|---|
| Comp. | 100308 | MECÂNICO DE REFRIGERAÇÃO COM ENCARGOS COMPLEMENTARES | H | 2,179 |
| Comp. | 88243 | AJUDANTE ESPECIALIZADO COM ENCARGOS COMPLEMENTARES | H | 2,179 |
Itens e suas características
- Mecânico de refrigeração com encargos complementares: oficial responsável pela realização no teste;
- Servente: profissional que auxilia o trabalho na realização do teste.
Caderno Técnico da composição SINAPI 107239 — Execução e Medição
Aferido em 06/2026Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Instalações de ar condicionado.

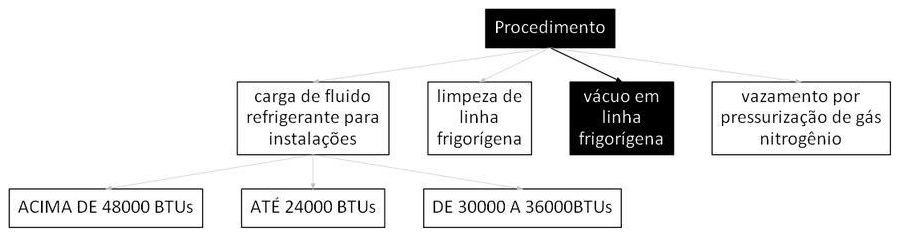

Árvore de Fatores da composição SINAPI 107239
Clique para ampliar
Execução do serviço
- Conecte o manifold de quatro mangueiras nas válvulas de serviço do ar-condicionado, na bomba de vácuo, no vacuômetro e finalmente no cilindro de carga de fluido frigorífico;
- Conecte a bomba de vácuo na mangueira de serviço do manifold;
- Conecte o vacuômetro entre a bomba de vácuo e a válvula do manifold no sistema;
- Ligue a bomba de vácuo;
- Ao atingir 0,07 kPa (500 mícrons de mercúrio), feche o registro na bomba de vácuo e verifique o aumento de pressão por 5 minutos;
- Confirme o valor de vácuo de 0,21 kPa (1.500 mícrons de mercúrio) em repouso por 5 minutos;
- Caso a pressão ultrapasse 0,21 kPa (1.500 mícrons de mercúrio), o sistema apresenta vazamento ou umidade e deve ser reparado;
- Caso não haja vazamentos, vá para a próxima etapa de quebra de vácuo e carga de fluido refrigerante.
Critérios de medição (quantificação do serviço)
- Por ponto de procedimento.
Critérios de aferição (o que a composição contempla)
- A mangueira de vácuo deve conter um comprimento máximo de cerca de 1 metro e não deve conter depressor de núcleo;
- O vacuômetro calibrado deve ser instalado no equipamento ou componente mais distante da bomba de vácuo, garantindo que a leitura dos dados corresponda ao vácuo uniforme em todo o sistema; O vácuo deve ser feito: em ambos os lados de alta e baixa pressão do sistema; após o teste de detecção de vazamentos; e antes da carga de fluido frigorífico;
- Deve-se atingir um vácuo de cerca de 0,07 kPa (500 mícrons de mercúrio) com a bomba de vácuo em operação;
- O vácuo não deve ultrapassar 0,21 kPa (1.500 mícrons de mercúrio) depois de 5 minutos com a bomba de vácuo em repouso;
- Deve-se garantir que as perdas de pressão nas mangueiras não sejam superiores a 0,14 kPa (1.000 mícrons de mercúrio);
- Essa composição considera a execução de apenas um procedimento, se necessário a repetição do procedimento após o reparo do possível vazamento, limpeza da tubulação etc., esse procedimento deverá ser contabilizado como novo procedimento;
- Não é considerada o esforço para reparação de linhas e conexões com vazamentos, ou procedimentos adicionais para limpeza da linha.
Informações complementares
- Os equipamentos "vacuômetro digital", "mangueira de vácuo", válvula solenoide", "manifold" e "bomba de vácuo", utilizados na execução dos serviços, não foram incluídos por não apresentarem custos significativos de CHP e CHI.
Normas Técnicas Aplicáveis
4 normasFonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →
Composição · SINAPI 107239
O preço da composição SINAPI 107239 varia conforme o estado: o menor é R$ 97,16 por UN no Amapá (AP) e o maior, R$ 164,42 no Paraná (PR) — uma diferença de aproximadamente 69% entre o menor e o maior preço.
Média nacional: R$ 126,67 por UN.
Ref. Set/2026 · Disponível em todos os 26 estados e o DF.
Preço Composição SINAPI 107239 por Estado — Set/2026 SINAPI 107239 por Estado — Set/2026
| UF | Desonerado (R$/UN)Deson. | Onerado (R$/UN)Oner. |
|---|---|---|
| AC | R$ 123,91 | R$ 131,32 |
| AL | R$ 119,86 | R$ 127,09 |
| AP | R$ 97,16 | R$ 103,27 |
| AM | R$ 141,28 | R$ 148,80 |
| BA | R$ 127,40 | R$ 134,22 |
| CE | R$ 120,84 | R$ 127,35 |
| DF | R$ 129,35 | R$ 136,46 |
| ES | R$ 140,68 | R$ 147,77 |
| GO | R$ 119,83 | R$ 126,31 |
| MA | R$ 108,73 | R$ 115,20 |
| MT | R$ 127,22 | R$ 134,28 |
| MS | R$ 112,69 | R$ 119,47 |
| MG | R$ 133,65 | R$ 141,74 |
| PA | R$ 124,45 | R$ 130,73 |
| PB | R$ 113,78 | R$ 120,60 |
| PR | R$ 164,42 | R$ 173,90 |
| PE | R$ 118,66 | R$ 125,65 |
| PI | R$ 112,26 | R$ 118,63 |
| RJ | R$ 149,45 | R$ 157,75 |
| RN | R$ 123,59 | R$ 130,25 |
| RS | R$ 123,02 | R$ 130,58 |
| RO | R$ 130,12 | R$ 137,90 |
| RR | R$ 117,88 | R$ 124,39 |
| SC | R$ 158,41 | R$ 169,52 |
| SP | R$ 161,13 | R$ 170,80 |
| SE | R$ 97,31 | R$ 102,67 |
| TO | R$ 123,08 | R$ 130,40 |
Fonte: Caixa Econômica Federal / IBGE. Referência: 2026-09. Preços em R$ por UN.
Próximos passos com esta composição
Perguntas Frequentes
O que é a composição SINAPI 107239?
A composição SINAPI 107239 refere-se a: PROCEDIMENTO DE VÁCUO EM LINHA FRIGORÍGENA. AF_06/2026. A unidade de medida é UN e pertence ao grupo "Instalações de ar condicionado" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.
Qual a variação de preço da composição SINAPI 107239 entre os 26 estados e o DF?
O preço desonerado da composição SINAPI 107239 varia de R$ 97,16 em Amapá a R$ 164,42 em Paraná por UN — uma diferença de 69% entre extremos. A média nacional é R$ 126,67 (referência Set/2026, regime desonerado). Clique no estado para ver o preço regional completo:
| Maiores preços | |
| Paraná | R$ 164,42 |
| São Paulo | R$ 161,13 |
| Santa Catarina | R$ 158,41 |
| Média nacional | |
| Brasil (27 UFs) | R$ 126,67 |
| Menores preços | |
| Amapá | R$ 97,16 |
| Sergipe | R$ 97,31 |
| Maranhão | R$ 108,73 |
O que está incluído na composição SINAPI 107239?
Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):
- A mangueira de vácuo deve conter um comprimento máximo de cerca de 1 metro e não deve conter depressor de núcleo;
- O vacuômetro calibrado deve ser instalado no equipamento ou componente mais distante da bomba de vácuo, garantindo que a leitura dos dados corresponda ao vácuo uniforme em todo o sistema; O vácuo deve ser feito: em ambos os lados de alta e baixa pressão do sistema; após o teste de detecção de vazamentos; e antes da carga de fluido frigorífico;
- Deve-se atingir um vácuo de cerca de 0,07 kPa (500 mícrons de mercúrio) com a bomba de vácuo em operação;
- O vácuo não deve ultrapassar 0,21 kPa (1.500 mícrons de mercúrio) depois de 5 minutos com a bomba de vácuo em repouso;
- Deve-se garantir que as perdas de pressão nas mangueiras não sejam superiores a 0,14 kPa (1.000 mícrons de mercúrio);
- Essa composição considera a execução de apenas um procedimento, se necessário a repetição do procedimento após o reparo do possível vazamento, limpeza da tubulação etc., esse procedimento deverá ser contabilizado como novo procedimento;
- Não é considerada o esforço para reparação de linhas e conexões com vazamentos, ou procedimentos adicionais para limpeza da linha.
Como medir e quantificar o serviço da composição SINAPI 107239?
Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:
- Por ponto de procedimento.
Como usar o SINAPI 107239 em orçamentos?
Para usar esta composição em orçamentos de obras públicas:
- Identifique o estado da obra e o mês de referência do orçamento
- Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
- Multiplique o preço unitário pela quantidade de UN prevista no projeto
- Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular
Qual a diferença entre desonerado e não desonerado no SINAPI?
O regime desonerado aplica a desoneração da folha de pagamento: o INSS patronal sai, no todo ou em parte, dos encargos da mão de obra e a empresa recolhe a CPRB sobre a receita bruta (em 2026, 2,7% da receita e 10% sobre a folha, pela reoneração gradual da Lei 14.973/2024). O regime não desonerado mantém o INSS patronal de 20%. A adesão é opção da empresa, por obra; na licitação, compare o total nos dois regimes com o BDI de cada um.
