Composição

AR CONDICIONADO SPLIT DUTO, 36000 BTU/H, CICLO QUENTE/FRIO, COM CONDENSADORA IÇADA COM GUINDASTE - FORNECIMENTO E INSTALAÇÃO. AF_06/2026

Unidade: UN ✓ Ref. SINAPI Jun/2026

Esta composição não possui preços publicados na referência SINAPI Jun/2026.

A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.

Composição Analítica

Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.

TipoCódigoDescriçãoUnid.Coef.
Comp.100308MECÂNICO DE REFRIGERAÇÃO COM ENCARGOS COMPLEMENTARESH3,3771
Comp.93288GUINDASTE HIDRÁULICO AUTOPROPELIDO, COM LANÇA TELESCÓPICA 40 M, CAPACIDADE MÁXIMA 60 T, POTÊNCIA 260 KW - CHI DIURNO. AF_03/2016CHI1,5166
Comp.93287GUINDASTE HIDRÁULICO AUTOPROPELIDO, COM LANÇA TELESCÓPICA 40 M, CAPACIDADE MÁXIMA 60 T, POTÊNCIA 260 KW - CHP DIURNO. AF_03/2016CHP0,2059
Comp.88243AJUDANTE ESPECIALIZADO COM ENCARGOS COMPLEMENTARESH3,3771
Insumo44412PORCA PARA CONEXAO DO TUBO DE COBRE NO AR CONDICIONADO, 5/8" SEM PREÇOUN2,00
Insumo44410PORCA PARA CONEXAO DO TUBO DE COBRE NO AR CONDICIONADO, 3/8" SEM PREÇOUN2,00
Insumo44405AR-CONDICIONADO SPLIT DUTO, 36000 BTUS/H, CICLO QUENTE/FRIO, 60 HZ, GAS R410A, CONTROLE S/ FIO SEM PREÇOUN1,00
Insumo39997PORCA ZINCADA, SEXTAVADA, DIAMETRO 1/4"UN8,00
Insumo39996VERGALHAO ZINCADO ROSCA TOTAL, 1/4" (6,3 MM)M1,48
Insumo37591SUPORTE MAO-FRANCESA EM ACO, ABAS IGUAIS 40 CM, CAPACIDADE MINIMA 70 KG, BRANCOUN2,00
Insumo13348ARRUELA EM ACO CARBONO, GALVANIZADA A FOGO (IMERSAO A QUENTE), DIAMETRO EXTERNO = 35 MM, ESPESSURA = 3 MM, DIAMETRO DO FURO = 18 MMUN4,00
Insumo13246PARAFUSO DE ACO ZINCADO, SEXTAVADO, COM ROSCA INTEIRA, DIAMETRO 5/16", COMPRIMENTO 3/4", COM PORCA E ARRUELA LISA LEVEUN4,00
Insumo11976CHUMBADOR DE ACO ZINCADO, DIAMETRO 1/4" COM PARAFUSO 1/4" X 40 MMUN10,00
Insumo1570TERMINAL A COMPRESSAO EM COBRE ESTANHADO PARA CABO 2,5 MM2, 1 FURO E 1 COMPRESSAO, PARA PARAFUSO DE FIXACAO M5UN10,00

Itens e suas características

  • Mecânico de refrigeração com encargos complementares: oficial responsável pela instalação do ar-condicionado;
  • Ajudante especializado com encargos complementares: auxilia o oficial na instalação do ar-condicionado;
  • Ar-condicionado split duto 36000 btu/h;
  • Porca para conexão do tubo de sucção em cobre no ar-condicionado 3/8";
  • Porca para conexão do tubo de descarga em cobre no ar-condicionado 5/8";
  • Terminal a compressão em cobre estanhado p/ cabo 2,5 mm²: para conexão dos cabos elétricos nos aparelhos;
  • Vergalhão zincado rosca total, 1/4" (6,3 mm): utilizada na fixação da evaporadora;
  • Arruela em aço galvanizado, diâmetro externo = 35mm, espessura = 3mm, diâmetro do furo= 18mm: instalada na fixação da evaporadora;
  • Porca zincada, sextavada, diâmetro 1/4": para a fixação da evaporadora;
  • Suporte mão francesa em aço, abas iguais 40 cm, capacidade mínima 70 kg, branco: instalado para prender a condensadora na parede;
  • Chumbador, diâmetro 1/4" com parafuso 1/4" x 40 mm: instalado para fixar as mãos francesas na parede e para prender a evaporadora na laje de teto;
  • Guindaste hidráulico autopropelido, com lança telescópica 40 m, capacidade máxima 60 t, potência 260 kw: aplicado para içar a condensadora;
  • Parafuso de aço zincado, sextavado, com rosca inteira, diâmetro 5/16", comprimento 3/4", com porca e arruela lisa leve: empregados para fixar a condensadora nas mãos francesas.

Equipamentos

  • Guindaste hidráulico autopropelido, com lança telescópica 40 m, capacidade máxima 60 t, potência 260 kw.

Caderno Técnico — Execução e Medição

Aferido em 06/2026

Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Instalações de ar condicionado.

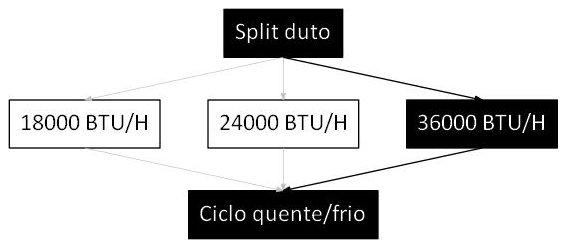

Árvore de fatores da composição SINAPI 107248 — diagrama oficial de variantes do serviço
Árvore de fatores: onde esta composição se encaixa entre as variantes do serviço no caderno Instalações de ar condicionado.

Execução do serviço

  • Verificar o local da instalação;
  • Alargar com flangeador, as pontas dos tubos de cobre de sucção e descarga, anteriormente instalados;
  • Cortar o vergalhão rosca total no tamanho adequado para a correta fixação;
  • Instalar os chumbadores no local estabelecido da laje de teto;
  • Posicionar e fixar a evaporadora através do vergalhão, porcas e arruelas;
  • Fixar com parafusos, o suporte da condensadora no local estabelecido;
  • Fixar a condensadora, no suporte conforme a recomendação do fornecedor;
  • Conectar os aparelhos na rede hidráulica através da instalação das porcas nos tubos de cobre de sucção e descarga, com auxílio de chave apropriada;
  • Na evaporadora, acoplar o tubo dreno previamente instalado;
  • Encaixam-se os terminais às extremidades dos cabos elétricos a serem ligados;
  • Após os cabos e os terminais estarem prontos, os parafusos dos polos de cada equipamento são desencaixados;
  • Colocam-se os terminais nos polos;
  • Os parafusos são recolocados, fixando cada terminal.

Critérios de medição (quantificação do serviço)

  • Utilizar a(s) quantidade(s) de aparelho(s) split(s) duto 36000 btu/h, conforme o projeto.

Critérios de aferição (o que a composição contempla)

  • Para o levantamento dos índices de produtividade foi considerado que o ajudante é responsável também pelo transporte horizontal do material.
  • A produtividade desta composição não contempla a instalação/execução de tubulação em cobre; drenos para ar-condicionado; abraçadeiras; isolamento; testes de estanqueidade; inserção de gás; rasgos/cortes/furos e chumbamentos. Para tais atividades, utilizar composição específica de cada serviço.
  • Cabe ainda mencionar que a instalação dos ar-condicionados compreende a fixação e ligação (em ponto elétrico de circuito específico) da evaporadora e condensadora. A condição prévia de ponto elétrico não está contemplada na composição e deve ser considerada a parte.
  • Para o levantamento dos índices de produtividade foram considerados os operários (oficiais e ajudantes) envolvidos com a instalação do ar-condicionado.
  • Foram separados o tempo produtivo (CHP) e o tempo improdutivo (CHI) do equipamento da seguinte forma: o CHP considera os tempos de carregamento, transporte e descarregamento da condensadora e o CHI considera os tempos de ociosidades.
  • As produtividades desta composição refletem a instalação dos aparelhos com auxílio de escada, sem uso de cadeirinha ou equipamentos para trabalho em altura.

Normas Técnicas Aplicáveis

4 normas

1 norma referenciada nesta composição foi cancelada pela ABNT mas permanece no Caderno Técnico SINAPI.

NBR 15848 NBR 16401 NBR 16655-1 NBR 17081

Fonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →

Sem preços publicados nesta referência

A composição SINAPI 107248 não possui custos regionais na referência Jun/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.

Perguntas Frequentes

O que é a composição SINAPI 107248?
A composição SINAPI 107248 refere-se a: AR CONDICIONADO SPLIT DUTO, 36000 BTU/H, CICLO QUENTE/FRIO, COM CONDENSADORA IÇADA COM GUINDASTE - FORNECIMENTO E INSTALAÇÃO. AF_06/2026. A unidade de medida é UN e pertence ao grupo "Instalações de ar condicionado" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.
O que está incluído na composição SINAPI 107248?

Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):

  • Para o levantamento dos índices de produtividade foi considerado que o ajudante é responsável também pelo transporte horizontal do material.
  • A produtividade desta composição não contempla a instalação/execução de tubulação em cobre; drenos para ar-condicionado; abraçadeiras; isolamento; testes de estanqueidade; inserção de gás; rasgos/cortes/furos e chumbamentos. Para tais atividades, utilizar composição específica de cada serviço.
  • Cabe ainda mencionar que a instalação dos ar-condicionados compreende a fixação e ligação (em ponto elétrico de circuito específico) da evaporadora e condensadora. A condição prévia de ponto elétrico não está contemplada na composição e deve ser considerada a parte.
  • Para o levantamento dos índices de produtividade foram considerados os operários (oficiais e ajudantes) envolvidos com a instalação do ar-condicionado.
  • Foram separados o tempo produtivo (CHP) e o tempo improdutivo (CHI) do equipamento da seguinte forma: o CHP considera os tempos de carregamento, transporte e descarregamento da condensadora e o CHI considera os tempos de ociosidades.
  • As produtividades desta composição refletem a instalação dos aparelhos com auxílio de escada, sem uso de cadeirinha ou equipamentos para trabalho em altura.
Como medir e quantificar o serviço da composição SINAPI 107248?

Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:

  • Utilizar a(s) quantidade(s) de aparelho(s) split(s) duto 36000 btu/h, conforme o projeto.

Ver o Caderno Técnico completo desta composição ↑

Como usar o SINAPI 107248 em orçamentos?

Para usar esta composição em orçamentos de obras públicas:

  1. Identifique o estado da obra e o mês de referência do orçamento
  2. Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
  3. Multiplique o preço unitário pela quantidade de UN prevista no projeto
  4. Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular
Qual a diferença entre desonerado e não desonerado no SINAPI?
O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
