CURVA 90 GRAUS, EM AÇO, CONEXÃO SOLDADA, DN 32 (1 1/4"), INSTALADO EM REDE DE ALIMENTAÇÃO PARA SPRINKLER - FORNECIMENTO E INSTALAÇÃO. AF_01/2026
Unidade: UN ✓ Ref. SINAPI Jun/2026
Compare esta composição com outra — preços lado a lado em todos os estados
Composição Analítica do SINAPI 97520
Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.
| Tipo | Código | Descrição | Unid. | Coef. |
|---|---|---|---|---|
| Comp. | 88317 | SOLDADOR COM ENCARGOS COMPLEMENTARES | H | 0,186607 |
| Comp. | 88267 | ENCANADOR OU BOMBEIRO HIDRÁULICO COM ENCARGOS COMPLEMENTARES | H | 0,186607 |
| Comp. | 88248 | AUXILIAR DE ENCANADOR OU BOMBEIRO HIDRÁULICO COM ENCARGOS COMPLEMENTARES | H | 0,186607 |
| Insumo | 40383 | CURVA 90 GRAUS EM ACO CARBONO, RAIO CURTO, SOLDAVEL, PRESSAO 3.000 LBS, DN 1 1/4" | UN | 1,00 |
| Insumo | 11002 | ELETRODO REVESTIDO AWS - E6013, DIAMETRO IGUAL A 2,50 MM | KG | 0,024378 |
Itens e suas características
- Encanador ou bombeiro hidráulico: oficial responsável pela instalação da conexão;
- Auxiliar de encanador ou bombeiro hidráulico: auxilia o encanador na instalação da conexão;
- Soldador: junto ao encanador, responsável pela instalação da conexão;
- Curva 90 graus em aço carbono, raio curto, soldável, pressão 3.000 lbs, DN 32 mm (1 1/4");
- Eletrodo revestido AWS: utilizado na soldagem das peças;
- E6013, diâmetro igual a 2,50 mm: utilizado na soldagem das peças.
Caderno Técnico da composição SINAPI 97520 — Execução e Medição
Aferido em 01/2026Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Instalações de gás e incêndio em aço e ferro galvanizado.

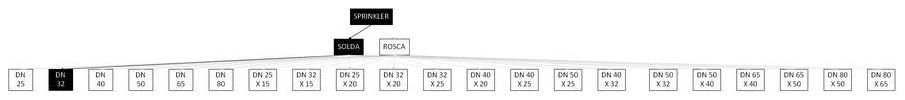

Árvore de Fatores da composição SINAPI 97520
Execução do serviço
- Para iniciar o processo de conexão, o tubo já deve estar preparado, cortado e com a superfície da extremidade limpa;
- A extremidade da conexão também deve estar limpa;
- Encaixa-se a conexão no tubo;
- Com a ferramenta de soldagem elétrica, o eletrodo revestido é aproximado da região de união das peças e utilizado até penetrar completamente na junta.
Critérios de medição (quantificação do serviço)
- Utilizar a quantidade de joelho 90 graus em aço carbono com DN 32 mm (1 1/4") efetivamente instaladas em redes de alimentação para sprinkler;
- Consideram-se redes de alimentação para sprinkler os encaminhamentos que saem da prumada e chegam até o ponto de encaixe do sprinkler.
Critérios de aferição (o que a composição contempla)
- Para o levantamento dos índices de produtividade foi considerado que o ajudante é responsável também pelo transporte horizontal do material no andar de execução;
- Foi considerado esforço de fixação provisória da instalação (feita em pontos localizados para montagem da tubulação);
- As produtividades desta composição não contemplam as seguintes atividades: fixações finais das tubulações, passantes em lajes, rasgos e cortes e chumbamentos. Para tais atividades, utilizar composição específica de cada serviço.
Fonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →
Composição · SINAPI 97520
O preço da composição SINAPI 97520 varia conforme o estado: o menor é R$ 67,28 por UN no Espírito Santo (ES) e o maior, R$ 112,11 na Bahia (BA) — uma diferença de aproximadamente 67% entre o menor e o maior preço.
Média nacional: R$ 79,66 por UN.
Ref. Jun/2026 · Disponível em todos os 26 estados e o DF.
Preço Composição SINAPI 97520 por Estado — Jun/2026SINAPI 97520 por Estado — Jun/2026
| UF | Desonerado (R$/UN)Deson. | Onerado (R$/UN)Oner. |
|---|---|---|
| AC | R$ 77,38 | R$ 78,36 |
| AL | R$ 77,02 | R$ 77,93 |
| AP | R$ 74,80 | R$ 75,70 |
| AM | R$ 79,02 | R$ 79,92 |
| BA | R$ 112,11 | R$ 113,12 |
| CE | R$ 78,22 | R$ 79,10 |
| DF | R$ 77,64 | R$ 78,52 |
| ES | R$ 67,28 | R$ 68,28 |
| GO | R$ 76,53 | R$ 77,38 |
| MA | R$ 75,38 | R$ 76,24 |
| MT | R$ 76,86 | R$ 77,70 |
| MS | R$ 75,39 | R$ 76,24 |
| MG | R$ 78,55 | R$ 79,55 |
| PA | R$ 78,16 | R$ 79,00 |
| PB | R$ 76,17 | R$ 77,06 |
| PR | R$ 81,52 | R$ 82,65 |
| PE | R$ 76,63 | R$ 77,53 |
| PI | R$ 75,90 | R$ 76,76 |
| RJ | R$ 83,17 | R$ 84,44 |
| RN | R$ 77,08 | R$ 77,96 |
| RS | R$ 102,00 | R$ 102,97 |
| RO | R$ 77,81 | R$ 78,82 |
| RR | R$ 78,71 | R$ 79,70 |
| SC | R$ 82,19 | R$ 83,67 |
| SP | R$ 82,54 | R$ 83,81 |
| SE | R$ 75,63 | R$ 76,46 |
| TO | R$ 77,24 | R$ 78,22 |
Fonte: Caixa Econômica Federal / IBGE. Referência: 2026-06. Preços em R$ por UN.
Próximos passos com esta composição
Perguntas Frequentes
O que é a composição SINAPI 97520?
A composição SINAPI 97520 refere-se a: CURVA 90 GRAUS, EM AÇO, CONEXÃO SOLDADA, DN 32 (1 1/4"), INSTALADO EM REDE DE ALIMENTAÇÃO PARA SPRINKLER - FORNECIMENTO E INSTALAÇÃO. AF_01/2026. A unidade de medida é UN e pertence ao grupo "Instalações de Gás e Incêndio em Aço e Ferro Galvanizado" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.
Qual a variação de preço da composição SINAPI 97520 entre os 26 estados e o DF?
O preço desonerado da composição SINAPI 97520 varia de R$ 67,28 em Espírito Santo a R$ 112,11 em Bahia por UN — uma diferença de 67% entre extremos. A média nacional é R$ 79,66 (referência Jun/2026, regime desonerado). Clique no estado para ver o preço regional completo:
| Maiores preços | |
| Bahia | R$ 112,11 |
| Rio Grande do Sul | R$ 102,00 |
| Rio de Janeiro | R$ 83,17 |
| Média nacional | |
| Brasil (27 UFs) | R$ 79,66 |
| Menores preços | |
| Espírito Santo | R$ 67,28 |
| Amapá | R$ 74,80 |
| Maranhão | R$ 75,38 |
O que está incluído na composição SINAPI 97520?
Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):
- Para o levantamento dos índices de produtividade foi considerado que o ajudante é responsável também pelo transporte horizontal do material no andar de execução;
- Foi considerado esforço de fixação provisória da instalação (feita em pontos localizados para montagem da tubulação);
- As produtividades desta composição não contemplam as seguintes atividades: fixações finais das tubulações, passantes em lajes, rasgos e cortes e chumbamentos. Para tais atividades, utilizar composição específica de cada serviço.
Como medir e quantificar o serviço da composição SINAPI 97520?
Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:
- Utilizar a quantidade de joelho 90 graus em aço carbono com DN 32 mm (1 1/4") efetivamente instaladas em redes de alimentação para sprinkler;
- Consideram-se redes de alimentação para sprinkler os encaminhamentos que saem da prumada e chegam até o ponto de encaixe do sprinkler.
Como usar o SINAPI 97520 em orçamentos?
Para usar esta composição em orçamentos de obras públicas:
- Identifique o estado da obra e o mês de referência do orçamento
- Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
- Multiplique o preço unitário pela quantidade de UN prevista no projeto
- Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular
Qual a diferença entre desonerado e não desonerado no SINAPI?
O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
