FORNECIMENTO E MONTAGEM DE PAINÉIS ESTRUTURAIS PRÉ-FABRICADOS, INCLUSO IÇAMENTO COM GUINDASTE. AF_03/2024
Unidade: M3 ✓ Ref. SINAPI Jul/2026
Esta composição não possui preços publicados na referência SINAPI Jul/2026.
A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.
Composição Analítica do SINAPI 97724
Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.
| Tipo | Código | Descrição | Unid. | Coef. |
|---|---|---|---|---|
| Comp. | 92413 | MONTAGEM E DESMONTAGEM DE FÔRMA DE PILARES RETANGULARES E ESTRUTURAS SIMILARES, PÉ-DIREITO SIMPLES, EM MADEIRA SERRADA, 4 UTILIZAÇÕES. AF_09/2020 | M2 | 0,6849 |
| Comp. | 89994 | GRAUTEAMENTO DE CINTA INTERMEDIÁRIA OU DE CONTRAVERGA EM ALVENARIA ESTRUTURAL, FGK = 20 MPA. AF_06/2026 | M3 | 0,0436 |
| Comp. | 89273 | GUINDASTE HIDRÁULICO AUTOPROPELIDO, COM LANÇA TELESCÓPICA 28,80 M, CAPACIDADE MÁXIMA 30 T, POTÊNCIA 97 KW, TRAÇÃO 4 X 4 - CHI DIURNO. AF_11/2014 | CHI | 0,2631 |
| Comp. | 89272 | GUINDASTE HIDRÁULICO AUTOPROPELIDO, COM LANÇA TELESCÓPICA 28,80 M, CAPACIDADE MÁXIMA 30 T, POTÊNCIA 97 KW, TRAÇÃO 4 X 4 - CHP DIURNO. AF_11/2014 | CHP | 0,6937 |
| Comp. | 88316 | SERVENTE COM ENCARGOS COMPLEMENTARES | H | 1,9138 |
| Comp. | 88309 | PEDREIRO COM ENCARGOS COMPLEMENTARES | H | 1,4353 |
| Insumo | 44385 | PAINEL ESTRUTURAL DE CONCRETO PRE-FABRICADO, *460 X 330 X 10,5* CM (L X A X C) PRE-FABRICADO *460 X 330 X 10,5* CM (L X A X C) SEM PREÇO | M3 | 1,00 |
Itens e suas características
- Pedreiro com encargos complementares - realiza a pé-fixação da peça de concreto pré-fabricado;
- Servente com encargos complementares - auxilia o oficial em suas tarefas;
- Guindaste hidráulico autopropelido, com lança telescópica - equipamento para içamento e posicionamento da peça pré-fabricada de concreto;
- Montagem e desmontagem de fôrma de pilares retangulares e estruturas similares - composição auxiliar para solidarização da ligação painel-pilar;
- Grauteamento de cinta intermediária ou de contraverga - composição auxiliar para grautemaneto da peça de concreto pré-fabricada;
- Painel estrutural de concreto pré-fabricado, produzida industrialmente sob condições rigorosas de controle de qualidade, painel de 4,6 x 3,3m, espessura de 10,5cm.
Equipamentos
- Guindaste hidráulico autopropelido, com lança telescópica de 28,8 m, capacidade máxima de 30 t, potência 97 KW e tração 4 x 4.
Caderno Técnico da composição SINAPI 97724 — Execução e Medição
Aferido em 03/2024Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Estruturas pré-fabricadas e pré- moldadas.

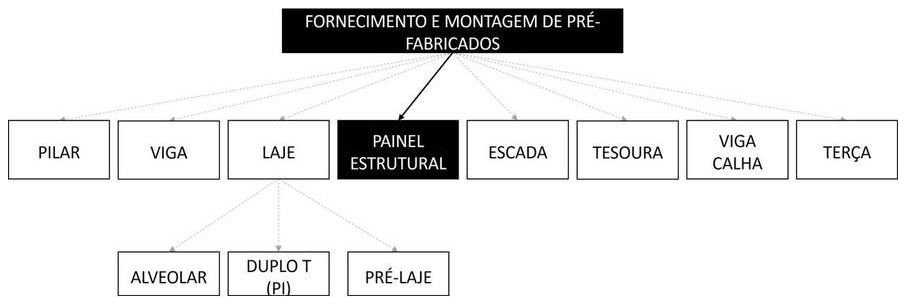

Árvore de Fatores da composição SINAPI 97724
Execução do serviço
- Elaborar Plano de Cargas (Plano de Rigging) para planejamento de mobilização das cargas;
- Prender a cinta na peça pré-moldada e no gancho do guindaste;
- Içar e transportar verticalmente a peça até a posição de montagem;
- Posicionar a peça nos apoios previstos em projeto;
- Soldar os ferros de espera entre os painéis estruturais;
- Desprender a cinta;
- Montar a fôrma de madeira para solidarização da ligação;
- Concretar a ligação com a utilização de baldes.
Critérios de medição (quantificação do serviço)
- Utilizar o volume total dos painéis estruturais de concreto pré-fabricado;
- Esta composição é válida para edifícios de até 10 pavimentos.
Critérios de aferição (o que a composição contempla)
- Para o levantamento dos índices de produtividade foram considerados os operários que estavam envolvidos no transporte das peças pré-moldadas até o local de içamento, no içamento e posicionamento da peça e na fixação final;
- Não foram consideradas perdas para as peças pré-fabricadas;
- Foi considerada a perda presente na composição de grauteamento na fixação da peça;
- Foram separados o tempo produtivo (CHP) e o tempo improdutivo (CHI) do equipamento de transporte e montagem da seguinte forma: -> CHP: considera os tempos de carregamento, içamento, descarregamento e volta; -> CHI: considera os demais tempos da jornada de trabalho.
Normas Técnicas Aplicáveis
8 normasFonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →
Sem preços publicados nesta referência
A composição SINAPI 97724 não possui custos regionais na referência Jul/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.
Perguntas Frequentes
O que é a composição SINAPI 97724?
A composição SINAPI 97724 refere-se a: FORNECIMENTO E MONTAGEM DE PAINÉIS ESTRUTURAIS PRÉ-FABRICADOS, INCLUSO IÇAMENTO COM GUINDASTE. AF_03/2024. A unidade de medida é M3 e pertence ao grupo "Estruturas Pré-Fabricadas e Pré-Moldadas" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.
O que está incluído na composição SINAPI 97724?
Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):
- Para o levantamento dos índices de produtividade foram considerados os operários que estavam envolvidos no transporte das peças pré-moldadas até o local de içamento, no içamento e posicionamento da peça e na fixação final;
- Não foram consideradas perdas para as peças pré-fabricadas;
- Foi considerada a perda presente na composição de grauteamento na fixação da peça;
- Foram separados o tempo produtivo (CHP) e o tempo improdutivo (CHI) do equipamento de transporte e montagem da seguinte forma: -> CHP: considera os tempos de carregamento, içamento, descarregamento e volta; -> CHI: considera os demais tempos da jornada de trabalho.
Como medir e quantificar o serviço da composição SINAPI 97724?
Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:
- Utilizar o volume total dos painéis estruturais de concreto pré-fabricado;
- Esta composição é válida para edifícios de até 10 pavimentos.
Como usar o SINAPI 97724 em orçamentos?
Para usar esta composição em orçamentos de obras públicas:
- Identifique o estado da obra e o mês de referência do orçamento
- Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
- Multiplique o preço unitário pela quantidade de M3 prevista no projeto
- Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular
Qual a diferença entre desonerado e não desonerado no SINAPI?
O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
