ESCORAMENTO DE VALA, TIPO ESTACA PRANCHA METÁLICA CRAVADA, COM PROFUNDIDADE DE 0 A 1,5 M. AF_01/2026
Unidade: M2 ✓ Ref. SINAPI Jun/2026
Esta composição não possui preços publicados na referência SINAPI Jun/2026.
A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.
Composição Analítica do SINAPI 101606
Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.
| Tipo | Código | Descrição | Unid. | Coef. |
|---|---|---|---|---|
| Comp. | 106399 | ESCAVADEIRA HIDRÁULICA SOBRE ESTEIRA, PESO OPERACIONAL 21,00 T, POTÊNCIA NOMINAL 155 HP, COM MARTELO VIBRATÓRIO HIDRÁULICO *1200 A 2200* KG - CHI DIURNO. AF_11/2025 SEM CUSTO | CHI | 0,259732 |
| Comp. | 106398 | ESCAVADEIRA HIDRÁULICA SOBRE ESTEIRA, PESO OPERACIONAL 21,00 T, POTÊNCIA NOMINAL 155 HP, COM MARTELO VIBRATÓRIO HIDRÁULICO *1200 A 2200* KG - CHP DIURNO. AF_11/2025 SEM CUSTO | CHP | 0,358678 |
| Comp. | 88316 | SERVENTE COM ENCARGOS COMPLEMENTARES | H | 1,030409 |
| Insumo | 44283 | ESTACA PRANCHA METALICA COM CHAPA DE *10* MM (*600* MM X *71* KG/M) SEM PREÇO | M | 0,152778 |
Itens e suas características
- Servente: profissional que executa o sistema de escoramento da vala;
- Estaca Prancha Metálica: material de aço para escorar a vala;
- Martelo vibratório acoplado em escavadeira hidráulica sobre esteira: seu braço é utilizado para montagem do Martelo hidráulico vibratório, sendo este um implemento.
Equipamentos
- Martelo vibratório acoplado em escavadeira hidráulica sobre Esteira, caçamba 0,8 M³, peso operacional 17 T, potência bruta 111 HP.
Caderno Técnico da composição SINAPI 101606 — Execução e Medição
Aferido em 01/2026Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Escoramento e preparo de fundo de valas.

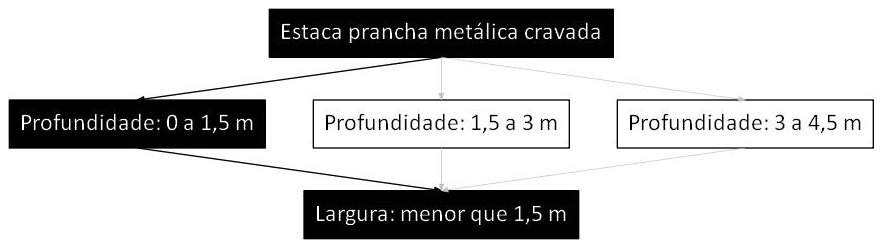

Árvore de Fatores da composição SINAPI 101606
Execução do serviço
- Deve-se executar o escoramento da vala para evitar desmoronamentos;
- O serviço de escoramento se inicia com a cravação das estacas pranchas, uma seguida da outra, com a utilização do martelo vibratório;
- Após a cravação das estacas pranchas metálicas, são executados os demais serviços de valas, tais como: a escavação, preparo do fundo, assentamento da tubulação e reaterro (atividades não inclusas nesta composição - utilizar composições específicas para tais fins);
- Durante o reaterro é feita a retirada dos escoramentos simultaneamente.
Critérios de medição (quantificação do serviço)
- Utilizar a área total de paredes (comprimento x profundidade da vala x duas paredes da vala) a ser contida com escoramento contínuo com estaca prancha em valas com profundidade de 0 a 1,5 m.
Critérios de aferição (o que a composição contempla)
- Nos índices de produtividade da equipe estão inclusos o tempo de cravação e retirada das estacas pranchas metálicas;
- Foram separados o tempo produtivo (CHP) e o tempo improdutivo (CHI) dos equipamentos da seguinte forma: -CHP: considera o tempo em que o equipamento está ligado para auxiliar na atividade de escoramento de valas;
- CHI: considera os tempos em que o equipamento está parado por falta de frente (exemplos: espera para execução de contenção, espera pelo assentamento de tubo etc).
- O número de reutilizações das estacas pranchas metálicas foi considerado igual a 20 vezes;
- Foi considerada uma altura da ficha de 0,5 x altura da vala;
- A geometria da vala deve atender aos valores definidos pela norma NBR 17015.
Normas Técnicas Aplicáveis
4 normasFonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →
Sem preços publicados nesta referência
A composição SINAPI 101606 não possui custos regionais na referência Jun/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.
Perguntas Frequentes
O que é a composição SINAPI 101606?
A composição SINAPI 101606 refere-se a: ESCORAMENTO DE VALA, TIPO ESTACA PRANCHA METÁLICA CRAVADA, COM PROFUNDIDADE DE 0 A 1,5 M. AF_01/2026. A unidade de medida é M2 e pertence ao grupo "Escoramento e Preparo de Fundo de Valas" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.
O que está incluído na composição SINAPI 101606?
Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):
- Nos índices de produtividade da equipe estão inclusos o tempo de cravação e retirada das estacas pranchas metálicas;
- Foram separados o tempo produtivo (CHP) e o tempo improdutivo (CHI) dos equipamentos da seguinte forma: -CHP: considera o tempo em que o equipamento está ligado para auxiliar na atividade de escoramento de valas;
- CHI: considera os tempos em que o equipamento está parado por falta de frente (exemplos: espera para execução de contenção, espera pelo assentamento de tubo etc).
- O número de reutilizações das estacas pranchas metálicas foi considerado igual a 20 vezes;
- Foi considerada uma altura da ficha de 0,5 x altura da vala;
- A geometria da vala deve atender aos valores definidos pela norma NBR 17015.
Como medir e quantificar o serviço da composição SINAPI 101606?
Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:
- Utilizar a área total de paredes (comprimento x profundidade da vala x duas paredes da vala) a ser contida com escoramento contínuo com estaca prancha em valas com profundidade de 0 a 1,5 m.
Como usar o SINAPI 101606 em orçamentos?
Para usar esta composição em orçamentos de obras públicas:
- Identifique o estado da obra e o mês de referência do orçamento
- Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
- Multiplique o preço unitário pela quantidade de M2 prevista no projeto
- Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular
Qual a diferença entre desonerado e não desonerado no SINAPI?
O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
