Buscador SINAPI
Composição

CAIXA ENTERRADA PARA INSTALAÇÕES TELEFÔNICAS TIPO R3, EM ALVENARIA COM BLOCOS DE CONCRETO, DIMENSÕES INTERNAS: 1,2X1,5X1,40 M, EXCLUINDO TAMPÃO. AF_12/2020

Unidade: UN ✓ Ref. SINAPI Ago/2026

Esta composição não possui preços publicados na referência SINAPI Ago/2026.

A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.

Composição Analítica do SINAPI 101797

Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.

TipoCódigoDescriçãoUnid.Coef.
Comp.103670LANÇAMENTO COM USO DE BALDES, ADENSAMENTO E ACABAMENTO DE CONCRETO EM ESTRUTURAS. AF_02/2022M30,2435
Comp.101617PREPARO DE FUNDO DE VALA COM LARGURA MAIOR OU IGUAL A 1,5 M E MENOR QUE 2,5 M (ACERTO DO SOLO NATURAL), EM LOCAL COM NÍVEL BAIXO DE INTERFERÊNCIA. AF_01/2026M22,70
Comp.94970CONCRETO FCK = 20MPA, TRAÇO 1:2,7:3 (EM MASSA SECA DE CIMENTO/ AREIA MÉDIA/ BRITA 1) - PREPARO MECÂNICO COM BETONEIRA 600 L. AF_05/2021M30,6458
Comp.92771ARMAÇÃO DE LAJE DE ESTRUTURA CONVENCIONAL DE CONCRETO ARMADO UTILIZANDO AÇO CA-50 DE 10,0 MM - MONTAGEM. AF_06/2022KG14,8697
Comp.92411MONTAGEM E DESMONTAGEM DE FÔRMA DE PILARES RETANGULARES E ESTRUTURAS SIMILARES, PÉ-DIREITO SIMPLES, EM MADEIRA SERRADA, 2 UTILIZAÇÕES. AF_09/2020M23,465
Comp.89998ARMAÇÃO DE CINTA DE ALVENARIA ESTRUTURAL; DIÂMETRO DE 10,0 MM. AF_06/2026KG3,8254
Comp.89995GRAUTEAMENTO DE CINTA SUPERIOR OU DE VERGA EM ALVENARIA ESTRUTURAL, FGK = 20 MPA. AF_06/2026M30,0954
Comp.88628ARGAMASSA TRAÇO 1:3 (EM VOLUME DE CIMENTO E AREIA MÉDIA ÚMIDA), PREPARO MECÂNICO COM BETONEIRA ATÉ 600 L. AF_07/2026M30,4998
Comp.88316SERVENTE COM ENCARGOS COMPLEMENTARESH15,362
Comp.88309PEDREIRO COM ENCARGOS COMPLEMENTARESH19,5517
Comp.87316ARGAMASSA TRAÇO 1:4 (EM VOLUME DE CIMENTO E AREIA GROSSA ÚMIDA) PARA CHAPISCO CONVENCIONAL, PREPARO MECÂNICO COM BETONEIRA ATÉ 600 L. AF_07/2026M30,0801
Insumo44310PARAFUSO CHUMBADOR - PCH 1 DO TIPO ANDORINHA (EM Y) COM PORCA INCLUSA, *12 X 80 MM*UN12,00
Insumo44308GANCHO EM ACO, PARA CAIXA SUBTERRANEA GCS-2, DE 200 MM SEM PREÇOUN2,00
Insumo44279SUPORTE DEGRAU PARA CABOS PARA CAIXA SUBTERRANEA, 608 MM, 14 FUROS - SD2 SEM PREÇOUN8,00
Insumo25067BLOCO DE CONCRETO ESTRUTURAL 19 X 19 X 39 CM, FBK 4,5 MPA (NBR 6136)UN97,0315
Insumo6193TABUA NAO APARELHADA *2,5 X 20* CM, EM MACARANDUBA/MASSARANDUBA, ANGELIM OU EQUIVALENTE DA REGIAO - BRUTAM0,966
Comp.5679RETROESCAVADEIRA SOBRE RODAS COM CARREGADEIRA, TRAÇÃO 4X4, POTÊNCIA LÍQ. 88 HP, CAÇAMBA CARREG. CAP. MÍN. 1 M3, CAÇAMBA RETRO CAP. 0,26 M3, PESO OPERACIONAL MÍN. 6.674 KG, PROFUNDIDADE ESCAVAÇÃO MÁX. 4,37 M - CHI DIURNO. AF_06/2014CHI0,1931
Comp.5678RETROESCAVADEIRA SOBRE RODAS COM CARREGADEIRA, TRAÇÃO 4X4, POTÊNCIA LÍQ. 88 HP, CAÇAMBA CARREG. CAP. MÍN. 1 M3, CAÇAMBA RETRO CAP. 0,26 M3, PESO OPERACIONAL MÍN. 6.674 KG, PROFUNDIDADE ESCAVAÇÃO MÁX. 4,37 M - CHP DIURNO. AF_06/2014CHP0,0947
Insumo5069PREGO DE ACO POLIDO COM CABECA 17 X 27 (2 1/2 X 11)KG0,0273
Insumo4517SARRAFO *2,5 X 7,5* CM EM PINUS, MISTA OU EQUIVALENTE DA REGIAO - BRUTAM0,308
Insumo4491PONTALETE *7,5 X 7,5* CM EM PINUS, MISTA OU EQUIVALENTE DA REGIAO - BRUTAM0,259
Insumo2692DESMOLDANTE PROTETOR PARA FORMAS DE MADEIRA, DE BASE OLEOSA EMULSIONADA EM AGUAL0,0119
Insumo660CANALETA DE CONCRETO 19 X 19 X 19 CM (CLASSE C - NBR 6136)UN32,55

Itens e suas características

  • Pedreiro: profissional responsável por executar a laje de fundo, assentar as paredes de alvenaria, executar as cintas de amarração e revestir as paredes interna e externamente;
  • Servente: profissional que auxilia os pedreiros em suas tarefas;
  • Retroescavadeira sobre esteiras: realiza a colocação da base para a tampa;
  • Armação de cinta de alvenaria estrutural: composição utilizada para a armação da cinta horizontal;
  • Grauteamento de cinta de alvenaria estrutural: composição utilizada para a armação da cinta horizontal;
  • Montagem e desmontagem de fôrma: composição utilizada para execução da fôrma da base de apoio para futura colocação da tampa (com abertura da tampa: 55 cm x 110 cm, espessura de 10 cm); -Armação de laje: composição utilizada para execução da armação da base de apoio para futura colocação da tampa;
  • Lançamento de concreto: composição utilizada para execução da concretagem da base de apoio para futura colocação da tampa (com abertura da tampa: 55 cm x 110 cm, espessura de 10 cm);
  • Bloco concreto estrutural 19 x 19 x 39 cm: utilizado para a execução da alvenaria da caixa;
  • Canaleta de concreto 19 x 19 x 19 cm: utilizada para a execução da cinta horizontal;
  • Argamassa para o assentamento da alvenaria e das peças pré-moldadas e para o revestimento com reboco e das juntas;
  • Argamassa traço 1:4: utilizada para o revestimento com chapisco;
  • Concreto: utilizado para a concretagem da laje de fundo e base para apoio da tampa (com abertura da tampa: 55 cm x 110 cm, espessura de 10 cm);
  • Gancho para caixa subterrânea: embutido no piso para possível fixação dos dispositivos de puxamento de cabos telefônicos;
  • Suporte para degrau: embutido para o apoio para cabos telefônicos em caixas subterrâneas;
  • Parafuso chumbador: para fixação do suporte para degrau;- Preparo de fundo: composição utilizada para execução de preparo de fundo da cava;
  • Tábua, pontalete, sarrafo, desmoldante e prego: para fôrma da laje de fundo.

Equipamentos

  • Retroescavadeira sobre rodas com carregadeira, tração 4x4, potência líq. 88 hp, caçamba carreg. Cap. Mín. 1 m3, caçamba retro cap. 0,26 m3, peso operacional mín. 6.674 kg, profundidade escavação máx.4,37 m.

Caderno Técnico da composição SINAPI 101797 — Execução e Medição

Aferido em 12/2020

Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Caixas enterradas.

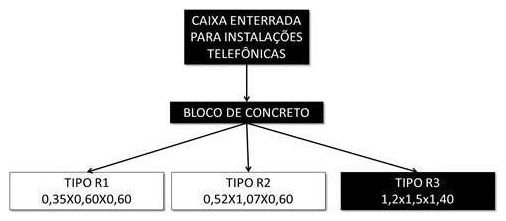

Árvore de Fatores da composição SINAPI 101797

Clique para ampliar
Onde esta composição se encaixa entre as variantes do serviço no caderno Caixas enterradas. Clique no diagrama para ver em tamanho real.
Árvore de Fatores — composição 101797
Árvore de fatores da composição SINAPI 101797, ampliada

Execução do serviço

  • Após execução da escavação e, caso seja necessário, da contenção da cava, preparar o fundo para a execução da caixa; -Sobre o fundo preparado, montar as fôrmas da laje de fundo da caixa e, em seguida, realizar a sua concretagem; -Sobre a laje de fundo, assentar os blocos de concreto com argamassa aplicada com colher até a altura da cinta horizontal, atentando-se para o posicionamento dos pontos de entrada e de saída; -Executar a cinta com blocos canaletas de concreto, armadura e graute; -Concluída a alvenaria da caixa, revestir as paredes internamente com chapisco e reboco e externamente somente com chapisco. Sobre a laje de fundo, executar revestimento com argamassa para garantir a inclinação recomendada em projeto; -Por fim, executar a base para apoio da tampa em concreto armado (sistema de fôrmas, armação e lançamento de concreto), posicioná-la com a retroescavadeira e assentá-la com argamassa (a instalação da tampa não está contemplada nesta composição).

Critérios de medição (quantificação do serviço)

  • Utilizar a quantidade total de caixas enterradas para instalações telefônicas retangulares, em alvenaria com blocos de concreto, dimensões internas:1,2x1,5x1,40 m.

Critérios de aferição (o que a composição contempla)

  • Para o levantamento dos índices de produtividade foram considerados os pedreiros e os serventes que auxiliavam diretamente nas proximidades do local de execução;
  • Foram separados o tempo produtivo (CHP) e o tempo improdutivo (CHI) da retroescavadeira da seguinte forma:
  • CHP: considera o tempo em que o equipamento está colocando as peças pré-moldadas, envolvendo tempo de preparação (prender a peça no equipamento), movimentação e finalização (encaixar na posição final e soltar a peça);
  • CHI: considera os tempos em que o equipamento está parado por falta de frente (exemplo: espera pelo assentamento da alvenaria);
  • As produtividades desta composição não contemplam nos índices os serviços de locação, remoção de piso, escavação, contenção, assentamento de tubos, reaterro e recomposição do piso. Deve-se, portanto, considerar composições específicas para estes serviços, caso sejam necessários;
  • Considerou-se, para o cálculo do consumo de argamassa, o preenchimento de todas as juntas de assentamento e aplicação com colher de pedreiro;
  • O consumo de blocos de concreto considera a entrada de dois/quatro/seis pontos D = 100 mm com a caixa e as perdas por entulho durante a execução da alvenaria e no transporte do material;
  • É considerada na composição, a execução de cinta horizontal armada (com uma barra de 10 mm de diâmetro) na parte superior da alvenaria, onde se apoia a base para a tampa.
  • O consumo de blocos de concreto considera perdas por entulho durante a execução da alvenaria e no transporte do material;
  • Para o cálculo do consumo de aço da base para a tampa, considerou-se armação com barras de 10 cm de diâmetro: 8 barras no sentido do comprimento e 6 barras no sentido da largura;
  • Esta composição é válida para trabalho diurno.

Informações complementares

  • Ver figura do Anexo 06.

Normas Técnicas Aplicáveis

7 normas

3 normas referenciadas nesta composição foram canceladas pela ABNT mas permanecem no Caderno Técnico SINAPI.

NBR 7229 NBR 8160 NBR 9649 NBR 9814 NBR 13969 NBR 15645 NBR 16085

Fonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →

Sem preços publicados nesta referência

A composição SINAPI 101797 não possui custos regionais na referência Ago/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.

Perguntas Frequentes

O que é a composição SINAPI 101797?
A composição SINAPI 101797 refere-se a: CAIXA ENTERRADA PARA INSTALAÇÕES TELEFÔNICAS TIPO R3, EM ALVENARIA COM BLOCOS DE CONCRETO, DIMENSÕES INTERNAS: 1,2X1,5X1,40 M, EXCLUINDO TAMPÃO. AF_12/2020. A unidade de medida é UN e pertence ao grupo "Caixas Enterradas" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.
O que está incluído na composição SINAPI 101797?

Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):

  • Para o levantamento dos índices de produtividade foram considerados os pedreiros e os serventes que auxiliavam diretamente nas proximidades do local de execução;
  • Foram separados o tempo produtivo (CHP) e o tempo improdutivo (CHI) da retroescavadeira da seguinte forma:
  • CHP: considera o tempo em que o equipamento está colocando as peças pré-moldadas, envolvendo tempo de preparação (prender a peça no equipamento), movimentação e finalização (encaixar na posição final e soltar a peça);
  • CHI: considera os tempos em que o equipamento está parado por falta de frente (exemplo: espera pelo assentamento da alvenaria);
  • As produtividades desta composição não contemplam nos índices os serviços de locação, remoção de piso, escavação, contenção, assentamento de tubos, reaterro e recomposição do piso. Deve-se, portanto, considerar composições específicas para estes serviços, caso sejam necessários;
  • Considerou-se, para o cálculo do consumo de argamassa, o preenchimento de todas as juntas de assentamento e aplicação com colher de pedreiro;
  • O consumo de blocos de concreto considera a entrada de dois/quatro/seis pontos D = 100 mm com a caixa e as perdas por entulho durante a execução da alvenaria e no transporte do material;
  • É considerada na composição, a execução de cinta horizontal armada (com uma barra de 10 mm de diâmetro) na parte superior da alvenaria, onde se apoia a base para a tampa.
  • O consumo de blocos de concreto considera perdas por entulho durante a execução da alvenaria e no transporte do material;
  • Para o cálculo do consumo de aço da base para a tampa, considerou-se armação com barras de 10 cm de diâmetro: 8 barras no sentido do comprimento e 6 barras no sentido da largura;
  • Esta composição é válida para trabalho diurno.
Como medir e quantificar o serviço da composição SINAPI 101797?

Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:

  • Utilizar a quantidade total de caixas enterradas para instalações telefônicas retangulares, em alvenaria com blocos de concreto, dimensões internas:1,2x1,5x1,40 m.

Ver o Caderno Técnico completo desta composição ↑

Como usar o SINAPI 101797 em orçamentos?

Para usar esta composição em orçamentos de obras públicas:

  1. Identifique o estado da obra e o mês de referência do orçamento
  2. Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
  3. Multiplique o preço unitário pela quantidade de UN prevista no projeto
  4. Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular
Qual a diferença entre desonerado e não desonerado no SINAPI?
O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
