ESTACA RAIZ, DIÂMETRO DE 20 CM, SEM PRESENÇA DE ROCHA (EXCLUSIVE MOBILIZAÇÃO E DESMOBILIZAÇÃO). AF_03/2020
Unidade: M ✓ Ref. SINAPI Set/2026
Ações
Compare esta composição com outra — preços lado a lado em todos os estados
Composição Analítica do SINAPI 102645
Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.
| Tipo | Código | Descrição | Unid. | Coef. |
|---|---|---|---|---|
| Comp. | 105515 | ARGAMASSA TRAÇO 1:1,93 (EM VOLUME DE CIMENTO E AREIA MÉDIA ÚMIDA), FCK 20MPA, PREPARO MECÂNICO COM MISTURADOR DUPLO HORIZONTAL DE ALTA TURBULÊNCIA. AF_07/2026 | M3 | 0,059 |
| Comp. | 102976 | PERFURATRIZ ROTATIVA SOBRE ESTEIRA, TORQUE MAXIMO 2500 KGM, POTENCIA 110 HP, MOTOR DIESEL- CHP DIURNO. AF_05/2017 | CHP | 0,1095 |
| Comp. | 102975 | PERFURATRIZ ROTATIVA SOBRE ESTEIRA, TORQUE MAXIMO 2500 KGM, POTENCIA 110 HP, MOTOR DIESEL - CHI DIURNO. AF_05/2017 | CHI | 0,1218 |
| Comp. | 102971 | COMPRESSOR DE AR, VAZAO DE 10 PCM, RESERVATORIO 100 L, PRESSAO DE TRABALHO ENTRE 6,9 E 9,7 BAR, POTENCIA 2 HP, TENSAO 110/220 V - CHP DIURNO. AF_05/2023 | CHP | 0,0068 |
| Comp. | 102970 | COMPRESSOR DE AR, VAZAO DE 10 PCM, RESERVATORIO 100 L, PRESSAO DE TRABALHO ENTRE 6,9 E 9,7 BAR POTENCIA 2 HP, TENSAO 110/220 V - CHI DIURNO. AF_05/2023 | CHI | 0,2244 |
| Comp. | 95583 | MONTAGEM DE ARMADURA TRANSVERSAL DE ESTACAS DE SEÇÃO CIRCULAR, DIÂMETRO = 5,0 MM. AF_08/2026_PS | KG | 0,2395 |
| Comp. | 95580 | MONTAGEM DE ARMADURA DE ESTACAS, DIÂMETRO = 20,0 MM. AF_08/2026_PS | KG | 12,33 |
| Comp. | 90778 | ENGENHEIRO CIVIL DE OBRA PLENO COM ENCARGOS COMPLEMENTARES | H | 0,0385 |
| Comp. | 90776 | ENCARREGADO GERAL COM ENCARGOS COMPLEMENTARES | H | 0,2313 |
| Comp. | 90651 | BOMBA CENTRÍFUGA MONOESTÁGIO COM MOTOR ELÉTRICO MONOFÁSICO, POTÊNCIA 15 HP, DIÂMETRO DO ROTOR 173 MM, HM/Q = 30 MCA / 90 M3/H A 45 MCA / 55 M3/H - CHI DIURNO. AF_06/2015 | CHI | 0,1709 |
| Comp. | 90650 | BOMBA CENTRÍFUGA MONOESTÁGIO COM MOTOR ELÉTRICO MONOFÁSICO, POTÊNCIA 15 HP, DIÂMETRO DO ROTOR 173 MM, HM/Q = 30 MCA / 90 M3/H A 45 MCA / 55 M3/H - CHP DIURNO. AF_06/2015 | CHP | 0,0604 |
| Comp. | 90644 | BOMBA TRIPLEX, PARA INJEÇÃO DE NATA DE CIMENTO, VAZÃO MÁXIMA DE 100 LITROS/MINUTO, PRESSÃO MÁXIMA DE 70 BAR - CHI DIURNO. AF_06/2015 | CHI | 0,2179 |
| Comp. | 90643 | BOMBA TRIPLEX, PARA INJEÇÃO DE NATA DE CIMENTO, VAZÃO MÁXIMA DE 100 LITROS/MINUTO, PRESSÃO MÁXIMA DE 70 BAR - CHP DIURNO. AF_06/2015 | CHP | 0,0134 |
| Comp. | 88316 | SERVENTE COM ENCARGOS COMPLEMENTARES | H | 0,694 |
| Insumo | 44480 | TARIFA "A" ENTRE 0 E 20M3 FORNECIMENTO D'AGUA | M3 | 0,072 |
| Insumo | 41985 | TUBO DE REVESTIMENTO, EM ACO, CORPO SCHEDULE 40, PONTEIRA SCHEDULE 80, ROSQUEAVEL E SEGMENTADO PARA PERFURACAO, DIAMETRO 6" (200 MM) | M | 0,0002 |
| Insumo | 9875 | TUBO PVC, SOLDAVEL, DE 50 MM, AGUA FRIA (NBR-5648) | M | 0,0083 |
Itens e suas características
- Servente com encargos complementares: profissional que auxilia no posicionamento do equipamento, escavação, armação, concretagem e retirada do material escavado;
- Perfuratriz rotativa: utilizada para perfuração do solo;
- Bomba centrífuga: empregada na injeção de água para auxiliar na saída do material perfurado e fazer a limpeza do revestimento;
- Bomba Triplex: empregada para injeção da argamassa de cimento e areia;
- Compressor de ar de baixa pressão: para aplicação de golpes de ar, possibilitando a penetração da argamassa no solo;
- Água: utilizada durante a perfuração do solo;
- Argamassa traço 1:1,93 (em volume de cimento e areia média úmida), fck de 20 MPa: empregada no preenchimento da estaca;
- Conjunto de tubos de aço segmentados, com rosca com diâmetro nominal de 200mm: utilizado na perfuração do solo;
- Tubo de PVC e conexão: utilizados para injeção de argamassa;
- Aço CA 50, diâmetro de 20,0 mm: empregado na armadura longitudinal da estaca;
- Aço CA-50, diâmetro de 5,0 mm: utilizado em estribo contínuo helicoidal (armadura transversal);
- Arame recozido 18 BWG, 1,25 mm (0,01 kg/m);
- Engenheiro Pleno: profissional que fiscaliza e auxilia a equipe em todas as atividades de execução da estaca;
- Encarregado Geral: profissional que coordena e auxilia a equipe em todas as atividades de execução da estaca.
Equipamentos
- Perfuratriz rotativa sobre esteira, torque máximo de 2.500 kgf, motor a diesel, potência de 110 HP;
- Bomba centrífuga monoestágio, com motor elétrico monofásico, potência de 15 HP, diâmetro do rotor de 173 mm, hm/q de 30 mca/90 m3/h a 45 mca/55 m3/h;
- Bomba Triplex, para injeção de nata de cimento e argamassa, vazão máxima de 100 litros/minuto, pressão máxima de 70 Bar;
- Compressor de ar com capacidade mínima de vazão de 10 pcm e pressão entre 6,9 e 9,7 Bar.
Caderno Técnico da composição SINAPI 102645 — Execução e Medição
Aferido em 03/2020Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Estacas raiz.

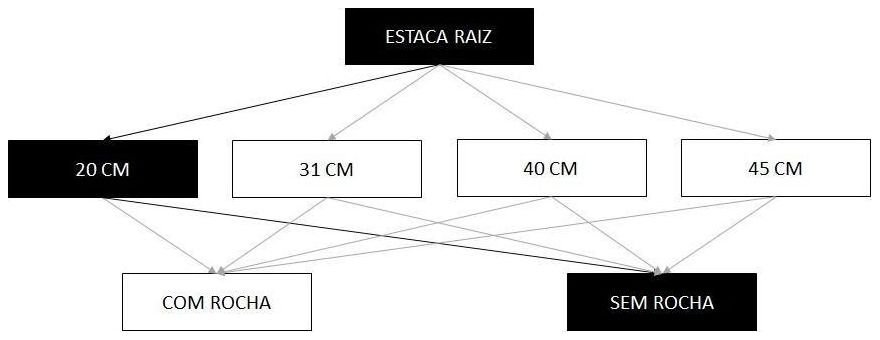

Árvore de Fatores da composição SINAPI 102645
Clique para ampliar
Execução do serviço
- Perfuração do solo auxiliada por circulação de água e inserção de tubos metálicos rosqueáveis de modo rotativo;
- Após atingir a cota de projeto, injetar golpes de água dentro da estaca, sem avançar a perfuração, para promover a limpeza interna do tubo;
- Instalação da armadura com auxílio do guincho auxiliar da própria perfuratriz;
- Introdução do tubo de injeção até o final da perfuração e injetar a argamassa de baixo para cima, até que extravase pela boca do tubo de revestimento, garantindo que a água ou lama de perfuração seja substituída pela argamassa;
- Completado o preenchimento da argamassa, é rosqueado na extremidade superior do revestimento um tampão metálico ligado a um compressor para permitir aplicar golpes de ar com baixa pressão durante a extração do revestimento (1 a 3 golpes por estaca);
- À medida que os tubos são extraídos, injetar mais argamassa.
Critérios de medição (quantificação do serviço)
- Utilizar o comprimento total de estacas raiz com as características descritas na composição.
Critérios de aferição (o que a composição contempla)
- Para o levantamento dos índices de produtividade foram considerados os operários e os serventes que estavam envolvidos na execução da estaca;
- Foram consideradas perdas incorporadas no consumo de argamassa e água;
- Foram separados os tempos produtivo (CHP) e improdutivo (CHI) dos equipamentos da seguinte forma: -> CHP perfuratriz: considera os tempos de perfuração, armação, injeção, retirada do revestimento e movimentação; -> CHP bomba de água: considera o tempo de perfuração; -> CHP bomba injetora de argamassa: considera o tempo de injeção; -> CHP compressor de ar: considera o tempo de retirada do revestimento; -> CHI: considera os demais tempos da jornada de trabalho;
- Deve ser previsto reservatório de água com volume suficiente para execução de todas as estacas no dia;
- Foi considerado um encarregado presente durante toda a execução da estaca e um engenheiro que fiscaliza 6 obras contemporaneamente;
- Foi considerada uma armadura integral composta por 5 barras longitudinais de 20mm e estribos de 5mm espaçados de 20cm.
Informações complementares
- Os consumos e os diâmetros dos aços considerados nesta composição são apenas indicativos. Para fins de estimativa de custo, considerou-se uma resistência de referência da estaca de 50 tf. Os valores reais de consumo de aço dependerão do projeto estrutural da estaca;
- Acessórios necessários, não incluídos na composição: -> Sapata de perfuração: situada na extremidade inferior do revestimento, possui pastilhas de vídea para realização do corte do solo; -> Cabeça de revestimento dotada de entrada de água e/ou de ar na sua parte superior; -> Conjunto extrator dotado de macaco e central de acionamento hidráulico, com capacidade para extrair integralmente o tubo de revestimento; -> Reservatório para armazenagem de água, com capacidade de 10.000 litros; -> Mangote e mangueira de água; -> Mangote e mangueira de injeção.
- O dimensionamento desta composição de serviço pressupõe a execução direta, com equipe e equipamento próprios. Na situação de terceirização do serviço, onde a execução, controle e responsabilidade são transferidos às empresas terceirizadas, cabe ao orçamentista fazer a análise e adaptar a referência, se for o caso;
- Esta composição foi calculada para a situação de comprimento de estaca médio de 11,4 m. No entanto, por ter seu custo representativo, ela foi considerada válida para outras profundidades (até 10m, de 10 a 20m e acima de 20m).
Normas Técnicas Aplicáveis
3 normas1 norma referenciada nesta composição foi cancelada pela ABNT mas permanece no Caderno Técnico SINAPI.
Fonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →
Composição · SINAPI 102645
O preço da composição SINAPI 102645 varia conforme o estado: o menor é R$ 248,63 por M em Goiás (GO) e o maior, R$ 341,14 no Acre (AC) — uma diferença de aproximadamente 37% entre o menor e o maior preço.
Média nacional: R$ 274,45 por M.
Ref. Set/2026 · Disponível em todos os 26 estados e o DF.
Preço Composição SINAPI 102645 por Estado — Set/2026 SINAPI 102645 por Estado — Set/2026
| UF | Desonerado (R$/M)Deson. | Onerado (R$/M)Oner. |
|---|---|---|
| AC | R$ 341,14 | R$ 344,54 |
| AL | R$ 286,65 | R$ 289,58 |
| AP | R$ 278,21 | R$ 281,16 |
| AM | R$ 298,86 | R$ 302,57 |
| BA | R$ 271,38 | R$ 275,09 |
| CE | R$ 263,94 | R$ 267,26 |
| DF | R$ 262,89 | R$ 265,87 |
| ES | R$ 260,51 | R$ 264,20 |
| GO | R$ 248,63 | R$ 251,45 |
| MA | R$ 275,96 | R$ 279,47 |
| MT | R$ 279,22 | R$ 282,32 |
| MS | R$ 252,87 | R$ 256,14 |
| MG | R$ 253,86 | R$ 257,75 |
| PA | R$ 272,52 | R$ 275,53 |
| PB | R$ 253,36 | R$ 256,29 |
| PR | R$ 276,94 | R$ 280,93 |
| PE | R$ 267,83 | R$ 270,94 |
| PI | R$ 274,79 | R$ 277,94 |
| RJ | R$ 285,54 | R$ 289,73 |
| RN | R$ 271,12 | R$ 274,57 |
| RS | R$ 257,76 | R$ 261,95 |
| RO | R$ 314,81 | R$ 318,34 |
| RR | R$ 310,56 | R$ 313,62 |
| SC | R$ 265,35 | R$ 269,61 |
| SP | R$ 252,12 | R$ 256,14 |
| SE | R$ 272,41 | R$ 275,40 |
| TO | R$ 260,85 | R$ 263,84 |
Fonte: Caixa Econômica Federal / IBGE. Referência: 2026-09. Preços em R$ por M.
Próximos passos com esta composição
Perguntas Frequentes
O que é a composição SINAPI 102645?
A composição SINAPI 102645 refere-se a: ESTACA RAIZ, DIÂMETRO DE 20 CM, SEM PRESENÇA DE ROCHA (EXCLUSIVE MOBILIZAÇÃO E DESMOBILIZAÇÃO). AF_03/2020. A unidade de medida é M e pertence ao grupo "Estacas Raiz" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.
Qual a variação de preço da composição SINAPI 102645 entre os 26 estados e o DF?
O preço desonerado da composição SINAPI 102645 varia de R$ 248,63 em Goiás a R$ 341,14 em Acre por M — uma diferença de 37% entre extremos. A média nacional é R$ 274,45 (referência Set/2026, regime desonerado). Clique no estado para ver o preço regional completo:
| Maiores preços | |
| Acre | R$ 341,14 |
| Rondônia | R$ 314,81 |
| Roraima | R$ 310,56 |
| Média nacional | |
| Brasil (27 UFs) | R$ 274,45 |
| Menores preços | |
| Goiás | R$ 248,63 |
| São Paulo | R$ 252,12 |
| Mato Grosso do Sul | R$ 252,87 |
O que está incluído na composição SINAPI 102645?
Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):
- Para o levantamento dos índices de produtividade foram considerados os operários e os serventes que estavam envolvidos na execução da estaca;
- Foram consideradas perdas incorporadas no consumo de argamassa e água;
- Foram separados os tempos produtivo (CHP) e improdutivo (CHI) dos equipamentos da seguinte forma: -> CHP perfuratriz: considera os tempos de perfuração, armação, injeção, retirada do revestimento e movimentação; -> CHP bomba de água: considera o tempo de perfuração; -> CHP bomba injetora de argamassa: considera o tempo de injeção; -> CHP compressor de ar: considera o tempo de retirada do revestimento; -> CHI: considera os demais tempos da jornada de trabalho;
- Deve ser previsto reservatório de água com volume suficiente para execução de todas as estacas no dia;
- Foi considerado um encarregado presente durante toda a execução da estaca e um engenheiro que fiscaliza 6 obras contemporaneamente;
- Foi considerada uma armadura integral composta por 5 barras longitudinais de 20mm e estribos de 5mm espaçados de 20cm.
Como medir e quantificar o serviço da composição SINAPI 102645?
Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:
- Utilizar o comprimento total de estacas raiz com as características descritas na composição.
Como usar o SINAPI 102645 em orçamentos?
Para usar esta composição em orçamentos de obras públicas:
- Identifique o estado da obra e o mês de referência do orçamento
- Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
- Multiplique o preço unitário pela quantidade de M prevista no projeto
- Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular
Qual a diferença entre desonerado e não desonerado no SINAPI?
O regime desonerado aplica a desoneração da folha de pagamento: o INSS patronal sai, no todo ou em parte, dos encargos da mão de obra e a empresa recolhe a CPRB sobre a receita bruta (em 2026, 2,7% da receita e 10% sobre a folha, pela reoneração gradual da Lei 14.973/2024). O regime não desonerado mantém o INSS patronal de 20%. A adesão é opção da empresa, por obra; na licitação, compare o total nos dois regimes com o BDI de cada um.
