Buscador SINAPI
Composição

ESTACA RAIZ, DIÂMETRO DE 40 CM, SEM PRESENÇA DE ROCHA (EXCLUSIVE MOBILIZAÇÃO E DESMOBILIZAÇÃO). AF_03/2020

Unidade: M ✓ Ref. SINAPI Jun/2026

Menor preço

R$ 491,20

São Paulo (SP)

Média nacional

R$ 548,86

27 estados ↓

Maior preço

R$ 662,10

Acre (AC)

Compare esta composição com outra — preços lado a lado em todos os estados

Comparar com outra →
Simular composição Calculadora BDI Comparar com SICRO Comparar com outra

Composição Analítica

Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.

TipoCódigoDescriçãoUnid.Coef.
Comp.105515ARGAMASSA TRAÇO 1:1,93 (EM VOLUME DE CIMENTO E AREIA MÉDIA ÚMIDA), FCK 20MPA, PREPARO MECÂNICO COM MISTURADOR DUPLO HORIZONTAL DE ALTA TURBULÊNCIA. AF_03/2020M30,238
Comp.102976PERFURATRIZ ROTATIVA SOBRE ESTEIRA, TORQUE MAXIMO 2500 KGM, POTENCIA 110 HP, MOTOR DIESEL- CHP DIURNO. AF_05/2017CHP0,1749
Comp.102975PERFURATRIZ ROTATIVA SOBRE ESTEIRA, TORQUE MAXIMO 2500 KGM, POTENCIA 110 HP, MOTOR DIESEL - CHI DIURNO. AF_05/2017CHI0,1945
Comp.102971COMPRESSOR DE AR, VAZAO DE 10 PCM, RESERVATORIO 100 L, PRESSAO DE TRABALHO ENTRE 6,9 E 9,7 BAR, POTENCIA 2 HP, TENSAO 110/220 V - CHP DIURNO. AF_05/2023CHP0,0169
Comp.102970COMPRESSOR DE AR, VAZAO DE 10 PCM, RESERVATORIO 100 L, PRESSAO DE TRABALHO ENTRE 6,9 E 9,7 BAR POTENCIA 2 HP, TENSAO 110/220 V - CHI DIURNO. AF_05/2023CHI0,3525
Comp.95584MONTAGEM DE ARMADURA TRANSVERSAL DE ESTACAS DE SEÇÃO CIRCULAR, DIÂMETRO = 6,30 MM. AF_09/2021_PSKG0,9621
Comp.95580MONTAGEM DE ARMADURA DE ESTACAS, DIÂMETRO = 20,0 MM. AF_09/2021_PSKG14,796
Comp.90778ENGENHEIRO CIVIL DE OBRA PLENO COM ENCARGOS COMPLEMENTARESH0,0616
Comp.90776ENCARREGADO GERAL COM ENCARGOS COMPLEMENTARESH0,3694
Comp.90651BOMBA CENTRÍFUGA MONOESTÁGIO COM MOTOR ELÉTRICO MONOFÁSICO, POTÊNCIA 15 HP, DIÂMETRO DO ROTOR 173 MM, HM/Q = 30 MCA / 90 M3/H A 45 MCA / 55 M3/H - CHI DIURNO. AF_06/2015CHI0,2746
Comp.90650BOMBA CENTRÍFUGA MONOESTÁGIO COM MOTOR ELÉTRICO MONOFÁSICO, POTÊNCIA 15 HP, DIÂMETRO DO ROTOR 173 MM, HM/Q = 30 MCA / 90 M3/H A 45 MCA / 55 M3/H - CHP DIURNO. AF_06/2015CHP0,0949
Comp.90644BOMBA TRIPLEX, PARA INJEÇÃO DE NATA DE CIMENTO, VAZÃO MÁXIMA DE 100 LITROS/MINUTO, PRESSÃO MÁXIMA DE 70 BAR - CHI DIURNO. AF_06/2015CHI0,3384
Comp.90643BOMBA TRIPLEX, PARA INJEÇÃO DE NATA DE CIMENTO, VAZÃO MÁXIMA DE 100 LITROS/MINUTO, PRESSÃO MÁXIMA DE 70 BAR - CHP DIURNO. AF_06/2015CHP0,0311
Comp.88316SERVENTE COM ENCARGOS COMPLEMENTARESH1,108
Insumo44480TARIFA "A" ENTRE 0 E 20M3 FORNECIMENTO D'AGUAM30,289
Insumo41987TUBO DE REVESTIMENTO, EM ACO, CORPO SCHEDULE 40, PONTEIRA SCHEDULE 80, ROSQUEAVEL E SEGMENTADO PARA PERFURACAO, DIAMETRO 14" (400 MM)M0,0002
Insumo9875TUBO PVC, SOLDAVEL, DE 50 MM, AGUA FRIA (NBR-5648)M0,0083

Itens e suas características

  • Servente com encargos complementares: profissional que auxilia no posicionamento do equipamento, escavação, armação, concretagem e retirada do material escavado;
  • Perfuratriz rotativa: utilizada para perfuração do solo;
  • Bomba centrífuga: empregada na injeção de água para auxiliar na saída do material perfurado e fazer a limpeza do revestimento;
  • Bomba Triplex: para injeção da argamassa de cimento e areia;
  • Compressor de ar de baixa pressão: para aplicação de golpes de ar, possibilitando a penetração da argamassa no solo;
  • Água: utilizada durante a perfuração do solo;
  • Argamassa traço 1:1,93 (em volume de cimento e areia média úmida), fck de 20 MPa: empregada no preenchimento da estaca;
  • Conjunto de tubos de aço segmentados, com rosca com diâmetro nominal de 400mm: utilizado na perfuração do solo;
  • Tubo de PVC e conexão: utilizados para injeção de argamassa;
  • Aço CA 50, diâmetro de 20,0 mm: empregado na armadura longitudinal da estaca;
  • Aço CA-50, diâmetro de 6,3 mm: utilizado em estribo contínuo helicoidal (armadura transversal);
  • Arame recozido 18 BWG, 1,25 mm (0,01 kg/m);
  • Engenheiro Pleno: profissional que fiscaliza e auxilia a equipe em todas as atividades de execução da estaca;
  • Encarregado Geral: profissional que coordena e auxilia a equipe em todas as atividades de execução da estaca.

Equipamentos

  • Perfuratriz rotativa sobre esteira, torque máximo de 2.500 kgf, motor a diesel, potência de 110 HP;
  • Bomba centrífuga monoestágio, com motor elétrico monofásico, potência de 15 HP, diâmetro do rotor de 173 mm, hm/q de 30 mca/90 m3/h a 45 mca/55 m3/h;
  • Misturador duplo horizontal de alta turbulência, capacidade/volume de 2 x 500 litros, motores elétricos com potências mínimas de 5 CV cada, para nata de cimento, argamassa e outros;
  • Bomba Triplex, para injeção de nata de cimento e argamassa, vazão máxima de 100 litros/minuto, pressão máxima de 70 Bar;
  • Compressor de ar com capacidade mínima de vazão de 10 pcm e pressão entre 6,9 e 9,7 Bar.

Caderno Técnico — Execução e Medição

Aferido em 03/2020

Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Estacas raiz.

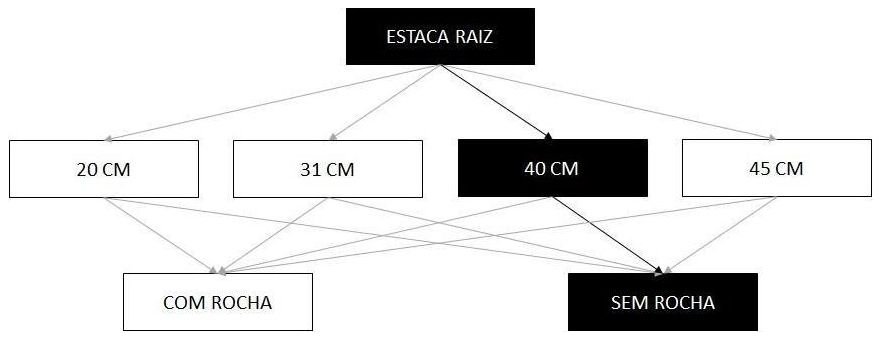

Árvore de fatores da composição SINAPI 102647 — diagrama oficial de variantes do serviço
Árvore de fatores: onde esta composição se encaixa entre as variantes do serviço no caderno Estacas raiz. Arraste para o lado para ver o diagrama completo.

Execução do serviço

  • Perfuração do solo auxiliada por circulação de água e inserção de tubos metálicos rosqueáveis de modo rotativo;
  • Após atingir a cota de projeto, injetar golpes de água dentro da estaca, sem avançar a perfuração, para promover a limpeza interna do tubo;
  • Instalação da armadura com auxílio do guincho auxiliar da própria perfuratriz;
  • Introdução do tubo de injeção até o final da perfuração e injetar a argamassa de baixo para cima, até que extravase pela boca do tubo de revestimento, garantindo que a água ou lama de perfuração seja substituída pela argamassa;
  • Completado o preenchimento da argamassa, é rosqueado na extremidade superior do revestimento um tampão metálico ligado a um compressor para permitir aplicar golpes de ar com baixa pressão durante a extração do revestimento (1 a 3 golpes por estaca);
  • À medida que os tubos são extraídos, injetar mais argamassa.

Critérios de medição (quantificação do serviço)

  • Utilizar o comprimento total de estacas raiz com as características descritas na composição.

Critérios de aferição (o que a composição contempla)

  • Para o levantamento dos índices de produtividade foram considerados os operários e os serventes que estavam envolvidos na execução da estaca;
  • Foram consideradas perdas incorporadas no consumo de argamassa e água;
  • Foram separados os tempos produtivo (CHP) e improdutivo (CHI) dos equipamentos da seguinte forma: -> CHP perfuratriz: considera os tempos de perfuração, armação, injeção, retirada do revestimento e movimentação; -> CHP bomba de água: considera o tempo de perfuração; -> CHP bomba injetora de argamassa: considera o tempo de injeção; -> CHP compressor de ar: considera o tempo de retirada do revestimento; -> CHI: considera os demais tempos da jornada de trabalho.
  • Deve ser previsto reservatório de água com volume suficiente para execução de todas as estacas no dia;
  • Foi considerado um encarregado presente durante toda a execução da estaca e um engenheiro que fiscaliza 6 obras contemporaneamente;
  • Foi considerada uma armadura integral composta por 6 barras longitudinais de 20 mm e estribos de 6,3 mm espaçados de 20 cm.

Informações complementares

  • Os consumos e os diâmetros dos aços considerados nesta composição são apenas indicativos. Para fins de estimativa de custo, considerou-se uma resistência de referência da estaca de 140 tf. Os valores reais de consumo de aço dependerão do projeto estrutural da estaca;
  • Acessórios necessários, não incluídos na composição: -> Sapata de perfuração: situada na extremidade inferior do revestimento, possui pastilhas de vídea para realização do corte do solo; -> Cabeça de revestimento dotada de entrada de água e/ou de ar na sua parte superior; -> Conjunto extrator dotado de macaco e central de acionamento hidráulico, com capacidade para extrair integralmente o tubo de revestimento; -> Reservatório para armazenagem de água, com capacidade de 10.000 litros; -> Mangote e mangueira de água; -> Mangote e mangueira de injeção.
  • O dimensionamento desta composição de serviço pressupõe a execução direta, com equipe e equipamento próprio. Na situação de terceirização do serviço, onde a execução, controle e responsabilidade são transferidos às empresas terceirizadas, cabe ao orçamentista fazer a análise e adaptar a referência, se for o caso;
  • Esta composição foi calculada para a situação de comprimento de estaca médio de 11,4 m. No entanto, por ter seu custo representativo, ela foi considerada válida para outras profundidades (até 10m, de 10 a 20m e acima de 20m).

Normas Técnicas Aplicáveis

3 normas

1 norma referenciada nesta composição foi cancelada pela ABNT mas permanece no Caderno Técnico SINAPI.

NBR 6118 NBR 6122 NBR 12131

Fonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →

Composição · SINAPI 102647

O preço da composição SINAPI 102647 varia conforme o estado: o menor é R$ 491,20 por M em São Paulo (SP) e o maior, R$ 662,10 no Acre (AC) — uma diferença de aproximadamente 35% entre o menor e o maior preço.

Média nacional: R$ 548,86 por M.

Ref. Jun/2026 · Disponível em todos os 26 estados e o DF.

Ver tabela ↓

SINAPI 102647 por Estado — Jun/2026

Preço Composição SINAPI 102647 por estado, desonerado e onerado em R$ por M
UFDeson.Oner.
ACR$ 662,10R$ 668,93
ALR$ 550,11R$ 556,38
APR$ 576,68R$ 583,17
AMR$ 578,73R$ 585,92
BAR$ 568,32R$ 576,35
CER$ 521,12R$ 527,83
DFR$ 527,38R$ 533,46
ESR$ 510,55R$ 518,18
GOR$ 511,46R$ 517,29
MAR$ 556,87R$ 563,26
MTR$ 561,07R$ 566,99
MSR$ 500,23R$ 506,86
MGR$ 507,97R$ 516,10
PAR$ 556,22R$ 562,56
PBR$ 511,03R$ 517,71
PRR$ 548,59R$ 556,88
PER$ 523,05R$ 529,78
PIR$ 554,29R$ 561,08
RJR$ 531,56R$ 540,38
RNR$ 550,12R$ 556,96
RSR$ 536,99R$ 545,58
ROR$ 635,95R$ 643,56
RRR$ 643,98R$ 650,50
SCR$ 537,84R$ 547,24
SPR$ 491,20R$ 500,04
SER$ 541,24R$ 547,77
TOR$ 524,62R$ 530,82

Fonte: Caixa Econômica Federal / IBGE. Referência: 2026-06. Preços em R$ por M.

Próximos passos com esta composição

Calcular com BDI Reajustar pelo INCC Comparar com outra Buscar composição

Perguntas Frequentes

O que é a composição SINAPI 102647?
A composição SINAPI 102647 refere-se a: ESTACA RAIZ, DIÂMETRO DE 40 CM, SEM PRESENÇA DE ROCHA (EXCLUSIVE MOBILIZAÇÃO E DESMOBILIZAÇÃO). AF_03/2020. A unidade de medida é M e pertence ao grupo "Estacas Raiz" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.
Qual a variação de preço da composição SINAPI 102647 entre os 26 estados e o DF?

O preço desonerado da composição SINAPI 102647 varia de R$ 491,20 em São Paulo a R$ 662,10 em Acre por M — uma diferença de 35% entre extremos. A média nacional é R$ 548,86 (referência Jun/2026, regime desonerado). Clique no estado para ver o preço regional completo:

Maiores preços
AcreR$ 662,10
RoraimaR$ 643,98
RondôniaR$ 635,95
Média nacional
Brasil (27 UFs)R$ 548,86
Menores preços
São PauloR$ 491,20
Mato Grosso do SulR$ 500,23
Minas GeraisR$ 507,97
O que está incluído na composição SINAPI 102647?

Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):

  • Para o levantamento dos índices de produtividade foram considerados os operários e os serventes que estavam envolvidos na execução da estaca;
  • Foram consideradas perdas incorporadas no consumo de argamassa e água;
  • Foram separados os tempos produtivo (CHP) e improdutivo (CHI) dos equipamentos da seguinte forma: -> CHP perfuratriz: considera os tempos de perfuração, armação, injeção, retirada do revestimento e movimentação; -> CHP bomba de água: considera o tempo de perfuração; -> CHP bomba injetora de argamassa: considera o tempo de injeção; -> CHP compressor de ar: considera o tempo de retirada do revestimento; -> CHI: considera os demais tempos da jornada de trabalho.
  • Deve ser previsto reservatório de água com volume suficiente para execução de todas as estacas no dia;
  • Foi considerado um encarregado presente durante toda a execução da estaca e um engenheiro que fiscaliza 6 obras contemporaneamente;
  • Foi considerada uma armadura integral composta por 6 barras longitudinais de 20 mm e estribos de 6,3 mm espaçados de 20 cm.
Como medir e quantificar o serviço da composição SINAPI 102647?

Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:

  • Utilizar o comprimento total de estacas raiz com as características descritas na composição.

Ver o Caderno Técnico completo desta composição ↑

Como usar o SINAPI 102647 em orçamentos?

Para usar esta composição em orçamentos de obras públicas:

  1. Identifique o estado da obra e o mês de referência do orçamento
  2. Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
  3. Multiplique o preço unitário pela quantidade de M prevista no projeto
  4. Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular
Qual a diferença entre desonerado e não desonerado no SINAPI?
O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
