ANCORAGEM PASSIVA PARA CORDOALHA COM 7 FIOS E DIÂMETRO NOMINAL DE 15,2 MM. AF_08/2022
Unidade: UN ✓ Ref. SINAPI Jun/2026
Esta composição não possui preços publicados na referência SINAPI Jun/2026.
A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.
Composição Analítica do SINAPI 104266
Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.
| Tipo | Código | Descrição | Unid. | Coef. |
|---|---|---|---|---|
| Comp. | 103945 | CONJUNTO MACACO HIDRÁULICO E CENTRAL DE BOMBEAMENTO MOTORIZADO 1,8 KW PARA PROTENSÃO DE MONOCABOS PARA CONCRETO PROTENDIDO, ESFORÇO MÁXIMO DE 30 TONELADAS - CHI DIURNO. AF_05/2022 SEM CUSTO | CHI | 0,0625 |
| Comp. | 103944 | CONJUNTO MACACO HIDRÁULICO E CENTRAL DE BOMBEAMENTO MOTORIZADO 1,8 KW PARA PROTENSÃO DE MONOCABOS PARA CONCRETO PROTENDIDO, ESFORÇO MÁXIMO DE 30 TONELADAS - CHP DIURNO. AF_05/2022 SEM CUSTO | CHP | 0,0137 |
| Comp. | 88245 | ARMADOR COM ENCARGOS COMPLEMENTARES | H | 0,1647 |
| Insumo | 44849 | CAP FECHADO PARA PROTENSAO DE CORDOALHA ENGRAXADA E PLASTIFICADA SEM PREÇO | UN | 1,00 |
| Insumo | 44848 | TUBETE PLASTICO PARA PROTENSAO DE CORDOALHA ENGRAXADA E PLASTIFICADA ATE 15,2 MM SEM PREÇO | M | 0,50 |
| Insumo | 44847 | CAP ABERTO PARA ANCORAGEM ATIVA DE PROTENSAO DE CORDOALHA ENGRAXADA E PLASTIFICADA DE DIAMETRO NOMINAL 15,2 MM SEM PREÇO | UN | 1,00 |
| Insumo | 44843 | CUNHA DE ACO BIPARTIDA PARA FIXACAO DE CORDOALHA ENGRAXADA E PLASTIFICADA DE DIAMETRO NOMINAL 15,2 MM SEM PREÇO | UN | 1,00 |
| Insumo | 44841 | BLOCO DE ANCORAGEM DE FERRO FUNDIDO, PARA CORDOALHA ENGRAXADA E PLASTIFICADA DE DIAMETRO NOMINAL 15,2 MM SEM PREÇO | UN | 1,00 |
| Insumo | 43132 | ARAME RECOZIDO 16 BWG, D = 1,65 MM (0,016 KG/M) OU 18 BWG, D = 1,25 MM (0,01 KG/M) | KG | 0,006 |
Itens e suas características
- Armador com encargos complementares - responsável pela montagem do conjunto de elementos da ancoragem passiva e pré-blocagem;
- Bloco de ancoragem, em ferro fundido, para monocordoalhas com diâmetro nominal de 15,2 mm;
- Cunha de aço bipartida para cordoalhas com diâmetro nominal de 15,2 mm;
- CAP plástico aberto para cordoalhas com diâmetro nominal de 15,2 mm;
- Tubete plástico para cordoalhas com diâmetro nominal até 15,2 mm;
- CAP plástico fechado para cordoalhas com diâmetro nominal de 12,7 a 15,2 mm;
- Arame recozido nº 18 BWG, diâmetro 1,25 mm;
- Macaco hidráulico para protensão de monocordoalha plastificada e engraxada de 15,2 mm, capacidade máxima de 30 toneladas, curso de 200 mm e pressão máxima de 700 bar;
- Central de bombeamento hidráulica motorizada ajustável até 700 bar, motor de 1,8 kW, monofásico de 220 V.
Equipamentos
- Macaco hidráulico: dupla ação para monocordoalha de aço de 15,2 mm, capacidade máxima de 30 toneladas, curso de 200 mm, pressão máxima de 700 bar;
- Central de bombeamento hidráulica: motor de 1,8 kW, 12.000 RPM, monofásico de 220 V, ajustável de 0 até 700 bar.
Caderno Técnico da composição SINAPI 104266 — Execução e Medição
Aferido em 08/2022Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Concreto protendido.

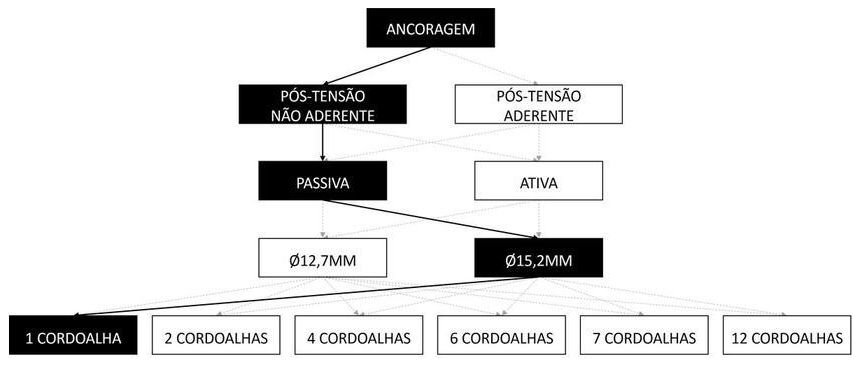

Árvore de Fatores da composição SINAPI 104266
Execução do serviço
- Corte dos tubetes plásticos;
- Encaixe do CAP aberto no tubete;
- Encaixe do conjunto formado pelo tubete e CAP na cordoalha;
- Decapagem da extremidade da cordoalha para garantir aderência do macaco hidráulico ao aço;
- Posicionamento do bloco de ancoragem e cunhas na cordoalha;
- Realização da pré-blocagem, que consiste no processo de cravação da cordoalha no bloco de ancoragem, com a aplicação de tensão com o macaco hidráulico (verificar o certificado de aferição da bomba para que se possa confiar na capacidade de aplicação da força de protensão);
- Encaixe do CAP fechado em sua extremidade.
Critérios de medição (quantificação do serviço)
- Utilizar a quantidade de ancoragens passivas para cordoalhas plastificadas e engraxadas de diâmetro nominal de 15,2 mm, conforme projeto.
Critérios de aferição (o que a composição contempla)
- Para o levantamento dos índices de produtividade, foram considerados os operários que estavam envolvidos com a montagem dos elementos da ancoragem passiva e sua pré-blocagem;
- Não foi contemplado o uso de blocos de ancoragem com tratamento anticorrosivo, para zonas ambientais agressivas;
- Foram separados o tempo produtivo (CHP) e o tempo improdutivo (CHI) do equipamento da seguinte forma: -> CHP: considera os tempos de pré-blocagem; -> CHI: considera os demais tempos da jornada de trabalho.
Fonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →
Sem preços publicados nesta referência
A composição SINAPI 104266 não possui custos regionais na referência Jun/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.
Perguntas Frequentes
O que é a composição SINAPI 104266?
A composição SINAPI 104266 refere-se a: ANCORAGEM PASSIVA PARA CORDOALHA COM 7 FIOS E DIÂMETRO NOMINAL DE 15,2 MM. AF_08/2022. A unidade de medida é UN e pertence ao grupo "Concreto Protendido" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.
O que está incluído na composição SINAPI 104266?
Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):
- Para o levantamento dos índices de produtividade, foram considerados os operários que estavam envolvidos com a montagem dos elementos da ancoragem passiva e sua pré-blocagem;
- Não foi contemplado o uso de blocos de ancoragem com tratamento anticorrosivo, para zonas ambientais agressivas;
- Foram separados o tempo produtivo (CHP) e o tempo improdutivo (CHI) do equipamento da seguinte forma: -> CHP: considera os tempos de pré-blocagem; -> CHI: considera os demais tempos da jornada de trabalho.
Como medir e quantificar o serviço da composição SINAPI 104266?
Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:
- Utilizar a quantidade de ancoragens passivas para cordoalhas plastificadas e engraxadas de diâmetro nominal de 15,2 mm, conforme projeto.
Como usar o SINAPI 104266 em orçamentos?
Para usar esta composição em orçamentos de obras públicas:
- Identifique o estado da obra e o mês de referência do orçamento
- Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
- Multiplique o preço unitário pela quantidade de UN prevista no projeto
- Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular
Qual a diferença entre desonerado e não desonerado no SINAPI?
O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
