Buscador SINAPI
Composição

ANCORAGEM ATIVA PARA CORDOALHA COM 7 FIOS E DIÂMETRO NOMINAL DE 15,2 MM. AF_08/2022

Unidade: UN ✓ Ref. SINAPI Jun/2026

Esta composição não possui preços publicados na referência SINAPI Jun/2026.

A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.

Composição Analítica do SINAPI 104268

Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.

TipoCódigoDescriçãoUnid.Coef.
Comp.103945CONJUNTO MACACO HIDRÁULICO E CENTRAL DE BOMBEAMENTO MOTORIZADO 1,8 KW PARA PROTENSÃO DE MONOCABOS PARA CONCRETO PROTENDIDO, ESFORÇO MÁXIMO DE 30 TONELADAS - CHI DIURNO. AF_05/2022 SEM CUSTOCHI0,0952
Comp.103944CONJUNTO MACACO HIDRÁULICO E CENTRAL DE BOMBEAMENTO MOTORIZADO 1,8 KW PARA PROTENSÃO DE MONOCABOS PARA CONCRETO PROTENDIDO, ESFORÇO MÁXIMO DE 30 TONELADAS - CHP DIURNO. AF_05/2022 SEM CUSTOCHP0,0264
Comp.88245ARMADOR COM ENCARGOS COMPLEMENTARESH0,475
Comp.88238AJUDANTE DE ARMADOR COM ENCARGOS COMPLEMENTARESH0,2026
Insumo44849CAP FECHADO PARA PROTENSAO DE CORDOALHA ENGRAXADA E PLASTIFICADA SEM PREÇOUN1,00
Insumo44848TUBETE PLASTICO PARA PROTENSAO DE CORDOALHA ENGRAXADA E PLASTIFICADA ATE 15,2 MM SEM PREÇOM0,50
Insumo44847CAP ABERTO PARA ANCORAGEM ATIVA DE PROTENSAO DE CORDOALHA ENGRAXADA E PLASTIFICADA DE DIAMETRO NOMINAL 15,2 MM SEM PREÇOUN1,00
Insumo44845POCKET FORMER PARA ANCORAGEM ATIVA DE PROTENSAO DE CORDOALHA ENGRAXADA E PLASTIFICADA DE DIAMETRO NOMINAL DE 15,2 MM SEM PREÇOUN1,00
Insumo44843CUNHA DE ACO BIPARTIDA PARA FIXACAO DE CORDOALHA ENGRAXADA E PLASTIFICADA DE DIAMETRO NOMINAL 15,2 MM SEM PREÇOUN1,00
Insumo44841BLOCO DE ANCORAGEM DE FERRO FUNDIDO, PARA CORDOALHA ENGRAXADA E PLASTIFICADA DE DIAMETRO NOMINAL 15,2 MM SEM PREÇOUN1,00
Insumo43132ARAME RECOZIDO 16 BWG, D = 1,65 MM (0,016 KG/M) OU 18 BWG, D = 1,25 MM (0,01 KG/M)KG0,006

Itens e suas características

  • Armador com encargos complementares - responsável pela montagem do conjunto de elementos da ancoragem ativa, protensão e demais atividades;
  • Ajudante de armador com encargos complementares - auxilia o armador em suas atividades;
  • Bloco de ancoragem, em ferro fundido, para monocordoalhas com diâmetro nominal de 15,2 mm;
  • Cunha de aço bipartida para cordoalhas com diâmetro nominal de 15,2 mm;
  • CAP plástico aberto para cordoalhas com diâmetro nominal de 15,2 mm;
  • Tubete plástico para cordoalhas com diâmetro nominal até 15,2 mm;
  • Pocket former para nichos de cordoalhas com diâmetro nominal de 15,2 mm;
  • Arame recozido nº 18 BWG, diâmetro 1,25 mm;
  • CAP plástico fechado para cordoalhas com diâmetro nominal de 12,7 a 15,2 mm;
  • Macaco hidráulico para protensão de monocordoalha plastificada e engraxada de 15,2 mm, capacidade máxima de 30 toneladas, curso de 200 mm e pressão máxima de 700 bar;
  • Central de bombeamento hidráulica motorizada ajustável até 700 bar, motor de 1,8 kW, monofásico de 220 V.

Equipamentos

  • Macaco hidráulico: dupla ação para monocordoalha de aço de 15,2 mm, capacidade máxima de 30 toneladas, curso de 200 mm, pressão máxima de 700 bar;
  • Central de bombeamento hidráulica: motor de 1,8 kW, 12.000 RPM, monofásico de 220 V, ajustável de 0 até 700 bar.

Caderno Técnico da composição SINAPI 104268 — Execução e Medição

Aferido em 08/2022

Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Concreto protendido.

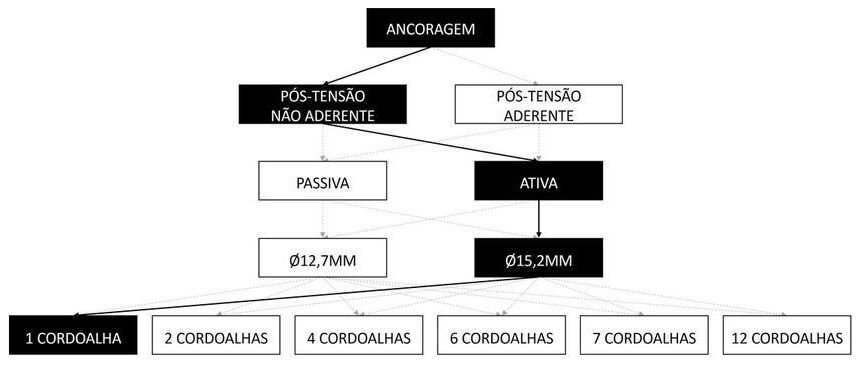

Árvore de Fatores da composição SINAPI 104268

Árvore de fatores da composição SINAPI 104268 — diagrama oficial de variantes do serviço
Onde esta composição se encaixa entre as variantes do serviço no caderno Concreto protendido. Arraste para o lado para ver o diagrama completo.

Execução do serviço

  • Locação dos nichos de protensão na fôrma lateral do elemento estrutural;
  • Perfuração da fôrma nas indicações, para posicionamento dos nichos e passagem das cordoalhas;
  • Engraxamento dos blocos de ancoragem;
  • Fixação dos blocos de ancoragem e pocket formers à fôrma;
  • Corte dos tubetes plásticos;
  • Encaixe do CAP aberto no tubete;
  • Encaixe do conjunto formado pelo tubete e CAP na cordoalha;
  • Passagem da cordoalha pelo nicho de protensão;
  • Decapagem da extremidade da cordoalha para garantir aderência do macaco hidráulico ao aço;
  • Encaixe do cap fechado para cordoalha em sua extremidade;
  • Após concretagem, cura do concreto e remoção das fôrmas, retira-se o pocket former e se realiza a limpeza do nicho de protensão;
  • Posicionamento das cunhas no bloco de ancoragem;
  • Realiza-se a limpeza da cordoalha, faz-se uma marca, com tinta spray, para indicação da posição da cordoalha pré-protensão;
  • Transporta-se o equipamento de protensão, consistindo no macaco hidráulico e central de bombeamento hidráulico, até a frente de trabalho;
  • Aplica-se o tensionamento às cordoalhas, com o equipamento de protensão (verificar o certificado de aferição da bomba para que se possa confiar na capacidade de aplicação da força de protensão);
  • Registra-se o alongamento da cordoalha, através da indicação marcada anteriormente;
  • Após aprovação dos dados de alongamento, corta-se o excesso de cordoalha e se realoca o CAP fechado.

Critérios de medição (quantificação do serviço)

  • Utilizar a quantidade de ancoragens ativas para cordoalhas plastificadas e engraxadas de diâmetro nominal de 15,2 mm, conforme projeto.

Critérios de aferição (o que a composição contempla)

  • Para o levantamento dos índices de produtividade, foram considerados os operários que estavam envolvidos com a montagem dos elementos da ancoragem ativa e a protensão da cordoalha;
  • Não foi contemplado o uso de blocos de ancoragem com tratamento anticorrosivo, para zonas ambientais agressivas, e o preenchimento do nicho de ancoragem com graute anticorrosivo;
  • Considerou-se para o transporte do equipamento, uma distância média de 40 metros até a frente de trabalho;
  • Foram separados o tempo produtivo (CHP) e o tempo improdutivo (CHI) do equipamento da seguinte forma: -> CHP: considera os tempos de protensão; -> CHI: considera os demais tempos da jornada de trabalho.

Normas Técnicas Aplicáveis

6 normas
NBR 6118 NBR 6349 NBR 7482 NBR 7483 NBR 7484 NBR 14931

Fonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →

Sem preços publicados nesta referência

A composição SINAPI 104268 não possui custos regionais na referência Jun/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.

Perguntas Frequentes

O que é a composição SINAPI 104268?
A composição SINAPI 104268 refere-se a: ANCORAGEM ATIVA PARA CORDOALHA COM 7 FIOS E DIÂMETRO NOMINAL DE 15,2 MM. AF_08/2022. A unidade de medida é UN e pertence ao grupo "Concreto Protendido" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.
O que está incluído na composição SINAPI 104268?

Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):

  • Para o levantamento dos índices de produtividade, foram considerados os operários que estavam envolvidos com a montagem dos elementos da ancoragem ativa e a protensão da cordoalha;
  • Não foi contemplado o uso de blocos de ancoragem com tratamento anticorrosivo, para zonas ambientais agressivas, e o preenchimento do nicho de ancoragem com graute anticorrosivo;
  • Considerou-se para o transporte do equipamento, uma distância média de 40 metros até a frente de trabalho;
  • Foram separados o tempo produtivo (CHP) e o tempo improdutivo (CHI) do equipamento da seguinte forma: -> CHP: considera os tempos de protensão; -> CHI: considera os demais tempos da jornada de trabalho.
Como medir e quantificar o serviço da composição SINAPI 104268?

Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:

  • Utilizar a quantidade de ancoragens ativas para cordoalhas plastificadas e engraxadas de diâmetro nominal de 15,2 mm, conforme projeto.

Ver o Caderno Técnico completo desta composição ↑

Como usar o SINAPI 104268 em orçamentos?

Para usar esta composição em orçamentos de obras públicas:

  1. Identifique o estado da obra e o mês de referência do orçamento
  2. Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
  3. Multiplique o preço unitário pela quantidade de UN prevista no projeto
  4. Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular
Qual a diferença entre desonerado e não desonerado no SINAPI?
O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
