CONTENÇÃO EM CORTINA COM ESTACAS SECANTES COM 50 CM DE DIÂMETRO E PROFUNDIDADE ATÉ 20 METROS. AF_02/2025
Unidade: M2 ✓ Ref. SINAPI Jun/2026
Esta composição não possui preços publicados na referência SINAPI Jun/2026.
A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.
Composição Analítica do SINAPI 98631
Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.
| Tipo | Código | Descrição | Unid. | Coef. |
|---|---|---|---|---|
| Comp. | 102881 | PERFURATRIZ PARA EXECUÇÃO DE ESTACAS SECANTES, TIPO HÉLICE CONTÍNUA COM CABEÇOTE DUPLO E TUBO METÁLICO - CHI DIURNO. AF_04/2019 | CHI | 0,0706638 |
| Comp. | 102880 | PERFURATRIZ PARA EXECUÇÃO DE ESTACAS SECANTES, TIPO HÉLICE CONTÍNUA COM CABEÇOTE DUPLO E TUBO METÁLICO - CHP DIURNO. AF_04/2019 | CHP | 0,1297132 |
| Comp. | 100973 | CARGA, MANOBRA E DESCARGA DE SOLOS E MATERIAIS GRANULARES EM CAMINHÃO BASCULANTE 6 M³ - CARGA COM PÁ CARREGADEIRA (CAÇAMBA DE 1,7 A 2,8 M³ / 128 HP) E DESCARGA LIVRE (UNIDADE: M3). AF_02/2026 | M3 | 0,5113269 |
| Comp. | 97913 | TRANSPORTE COM CAMINHÃO BASCULANTE DE 6 M³, EM VIA URBANA EM REVESTIMENTO PRIMÁRIO (UNIDADE: M3XKM). AF_02/2026 | M3XKM | 0,1533981 |
| Comp. | 95579 | MONTAGEM DE ARMADURA DE ESTACAS, DIÂMETRO = 16,0 MM. AF_09/2021_PS | KG | 0,8766667 |
| Comp. | 95576 | MONTAGEM DE ARMADURA DE ESTACAS, DIÂMETRO = 8,0 MM. AF_09/2021_PS | KG | 0,224493 |
| Comp. | 91635 | GUINDAUTO HIDRÁULICO, CAPACIDADE MÁXIMA DE CARGA 6500 KG, MOMENTO MÁXIMO DE CARGA 5,8 TM, ALCANCE MÁXIMO HORIZONTAL 7,60 M, INCLUSIVE CAMINHÃO TOCO PBT 9.700 KG, POTÊNCIA DE 160 CV - CHI DIURNO. AF_08/2015 | CHI | 0,1662842 |
| Comp. | 91634 | GUINDAUTO HIDRÁULICO, CAPACIDADE MÁXIMA DE CARGA 6500 KG, MOMENTO MÁXIMO DE CARGA 5,8 TM, ALCANCE MÁXIMO HORIZONTAL 7,60 M, INCLUSIVE CAMINHÃO TOCO PBT 9.700 KG, POTÊNCIA DE 160 CV - CHP DIURNO. AF_08/2015 | CHP | 0,0340929 |
| Comp. | 90778 | ENGENHEIRO CIVIL DE OBRA PLENO COM ENCARGOS COMPLEMENTARES | H | 0,0375707 |
| Comp. | 90776 | ENCARREGADO GERAL COM ENCARGOS COMPLEMENTARES | H | 0,2003771 |
| Comp. | 88316 | SERVENTE COM ENCARGOS COMPLEMENTARES | H | 0,6011313 |
| Comp. | 88309 | PEDREIRO COM ENCARGOS COMPLEMENTARES | H | 0,2003771 |
| Insumo | 45277 | ARGAMASSA USINADA BOMBEAVEL PARA CONTENCOES TIPO CORTINA DE ESTACAS SECANTES, RESISTENCIA CARACTERISTICA DE 25 MPA, CONSUMO DE CIMENTO 600 KG/M3, SLUMP = 320 +/- 20 MM, SEM BOMBEAMENTO E LANCAMENTO SEM PREÇO | M3 | 0,5787037 |
| Insumo | 43082 | PERFIL "I" OU "W" EM ACO LAMINADO, QUAISQUER DIMENSOES | KG | 54,1666667 |
Itens e suas características
- Engenheiro civil: responsável pela coordenação e fiscalização da equipe de execução da estrutura de contenção em todas as atividades;
- Encarregado geral: responsável pela coordenação e auxílio à equipe de execução da estrutura de contenção em todas as atividades;
- Pedreiro: profissional responsável pela execução;
- Servente: auxilia os pedreiros em suas atividades;
- Argamassa para estacas secantes: material utilizado na concretagem das estacas;
- Montagem de armadura para estacas aço CA-50 8,0 mm: composição auxiliar de execução de armadura para contenção;
- Montagem de armadura para estacas aço CA-50 16,0 mm: composição auxiliar de execução de armadura para contenção;
- Perfil "W" em aço laminado: armação das estacas secundárias;
- Perfuratriz para execução de estacas secantes, tipo hélice contínua com cabeçote duplo: equipamento utilizado para perfuração das estacas secantes;
- Guindauto hidráulico: equipamento utilizado no transporte e instalação da armadura da estaca;
- Carga, manobra e descarga de solos e materiais granulares em caminhão basculante 6 m³: composição auxiliar de carga, manobra e descarga do material proveniente da perfuração/escavação;
- Transporte com caminhão basculante de 6 m³, em via urbana em revestimento primário: composição auxiliar de transporte do material proveniente da perfuração/escavação.
Equipamentos
- Perfuratriz para execução de estacas secantes, tipo hélice contínua com cabeçote duplo e tubo metálico;
- Guindauto hidráulico, capacidade máxima de carga 6500 kg, momento máximo de carga 5,8 tm, alcance máximo horizontal 7,60 m, inclusive caminhão toco pbt 9.700 kg, potência de 160 CV.
Caderno Técnico da composição SINAPI 98631 — Execução e Medição
Aferido em 02/2025Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Estruturas de contenção - estacas, paredes diafragma e mureta guia.

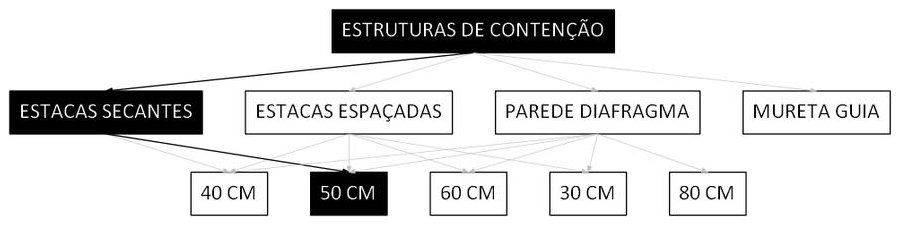

Árvore de Fatores da composição SINAPI 98631
Execução do serviço
- Após locação prévia, executar, inicialmente, estacas primárias sem armação;
- Centrar o trado e iniciar a perfuração com equipamento compatível com as características especificadas acima;
- Perfurar até a profundidade prevista no projeto, confirmada pelos instrumentos de monitoramento da perfuratriz;
- Simultaneamente à retirada e limpeza do trado, concretar a estaca através da haste central do trado;
- Voltar para as estacas intermediárias, entre as primárias, e repetir o processo, cortando 1 a 2 cm das estacas primárias e com o perfil metálico ou a armação já executada, içá-la e colocá-la logo após a concretagem.
Critérios de medição (quantificação do serviço)
- Utilizar a área da superfície a ser contida com estacas secantes.
Critérios de aferição (o que a composição contempla)
- Para o levantamento dos índices de produtividade foi considerado o operador do equipamento e a equipe que auxilia na locação e posicionamento das estacas, na colocação da armadura e na concretagem;
- Foram consideradas perdas no consumo de argamassa;
- Para os esforços de produtividade e consumo de materiais foi considerado que a estaca intermediária corta 2 cm das estacas primárias;
- Foram separados o tempo produtivo (CHP) e o tempo improdutivo (CHI) do equipamento da seguinte forma: -> CHP: considera os tempos de perfuração, movimentação do equipamento entre estacas e concretagem; -> CHI: considera os demais tempos da jornada de trabalho.
- Para o cálculo do volume de terra escavada e transportada, considerou-se empolamento de 25% e distância média de transporte (DMT) de 300 metros para transporte interno.
Informações complementares
- Esta composição refere-se à situação de cortina de estacas com profundidade maior que 10 m e menor ou igual a 15 m, porém é válida para as demais situações (menor ou igual a 10 m; e maior que 15 m e menor ou igual a 20 m) em termos de custos;
- Esforço de armação incluído em termos de colocação da armadura na estaca, mas não incluído em termos de produção da armadura. Para contemplar tal esforço é necessário fazer uso da composição para "produção de armadura para estacas de concreto moldadas in loco";
- Para fins de determinação da quantidade de armadura de cada estaca, recomenda-se sua quantificação com base em projeto específico. A composição fez uso da seguinte estimativa: -> Aço Ø 8,0 mm - 0,2245 kg/m² de contenção; -> Aço Ø 16,0 mm - 0,8757 kg/m² de contenção; -> W 310X52,0 - 54,1667 kg/m² de contenção.
Fonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →
Sem preços publicados nesta referência
A composição SINAPI 98631 não possui custos regionais na referência Jun/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.
Perguntas Frequentes
O que é a composição SINAPI 98631?
A composição SINAPI 98631 refere-se a: CONTENÇÃO EM CORTINA COM ESTACAS SECANTES COM 50 CM DE DIÂMETRO E PROFUNDIDADE ATÉ 20 METROS. AF_02/2025. A unidade de medida é M2 e pertence ao grupo "Estruturas de Contenção - Estacas, Paredes Diafragma e Mureta Guia" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.
O que está incluído na composição SINAPI 98631?
Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):
- Para o levantamento dos índices de produtividade foi considerado o operador do equipamento e a equipe que auxilia na locação e posicionamento das estacas, na colocação da armadura e na concretagem;
- Foram consideradas perdas no consumo de argamassa;
- Para os esforços de produtividade e consumo de materiais foi considerado que a estaca intermediária corta 2 cm das estacas primárias;
- Foram separados o tempo produtivo (CHP) e o tempo improdutivo (CHI) do equipamento da seguinte forma: -> CHP: considera os tempos de perfuração, movimentação do equipamento entre estacas e concretagem; -> CHI: considera os demais tempos da jornada de trabalho.
- Para o cálculo do volume de terra escavada e transportada, considerou-se empolamento de 25% e distância média de transporte (DMT) de 300 metros para transporte interno.
Como medir e quantificar o serviço da composição SINAPI 98631?
Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:
- Utilizar a área da superfície a ser contida com estacas secantes.
Como usar o SINAPI 98631 em orçamentos?
Para usar esta composição em orçamentos de obras públicas:
- Identifique o estado da obra e o mês de referência do orçamento
- Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
- Multiplique o preço unitário pela quantidade de M2 prevista no projeto
- Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular
Qual a diferença entre desonerado e não desonerado no SINAPI?
O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
