CONTENÇÃO EM PAREDE DIAFRAGMA COM 50 CM DE ESPESSURA E PROFUNDIDADE ATÉ 25 METROS. AF_02/2025
Unidade: M3 ✓ Ref. SINAPI Jun/2026
Esta composição não possui preços publicados na referência SINAPI Jun/2026.
A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.
Composição Analítica do SINAPI 98645
Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.
| Tipo | Código | Descrição | Unid. | Coef. |
|---|---|---|---|---|
| Comp. | 102857 | GUINDASTE SOBRE ESTEIRAS, COM LANÇA TRELIÇADA 40 M, CAPACIDADE MÁXIMA 75 T, EQUIPADO COM CLAMSHELL - CHI DIURNO. AF_04/2019 SEM CUSTO | CHI | 0,0869563 |
| Comp. | 102856 | GUINDASTE SOBRE ESTEIRAS, COM LANÇA TRELIÇADA 40 M, CAPACIDADE MÁXIMA 75 T, EQUIPADO COM CLAMSHELL - CHP DIURNO. AF_04/2019 SEM CUSTO | CHP | 0,2074411 |
| Comp. | 102851 | GUINDASTE SOBRE ESTEIRAS, COM LANÇA TRELIÇADA 40 M, CAPACIDADE MÁXIMA 75 T - CHI DIURNO. AF_04/2019 SEM CUSTO | CHI | 0,213743 |
| Comp. | 102850 | GUINDASTE SOBRE ESTEIRAS, COM LANÇA TRELIÇADA 40 M, CAPACIDADE MÁXIMA 75 T - CHP DIURNO. AF_04/2019 SEM CUSTO | CHP | 0,0806543 |
| Comp. | 102817 | CENTRAL DE LAMA BENTONÍTICA (DEPÓSITO DE BENTONITA, MISTURADOR DE ALTA TURBULÊNCIA, SILOS DE ARMAZENAMENTO DE LAMA E ÁGUA, LABORATÓRIO DE CONTROLE DE QUALIDADE DA LAMA) - CHI DIURNO. AF_04/2019 SEM CUSTO | CHI | 0,0869563 |
| Comp. | 102816 | CENTRAL DE LAMA BENTONÍTICA (DEPÓSITO DE BENTONITA, MISTURADOR DE ALTA TURBULÊNCIA, SILOS DE ARMAZENAMENTO DE LAMA E ÁGUA, LABORATÓRIO DE CONTROLE DE QUALIDADE DA LAMA) - CHP DIURNO. AF_04/2019 SEM CUSTO | CHP | 0,2074411 |
| Comp. | 100973 | CARGA, MANOBRA E DESCARGA DE SOLOS E MATERIAIS GRANULARES EM CAMINHÃO BASCULANTE 6 M³ - CARGA COM PÁ CARREGADEIRA (CAÇAMBA DE 1,7 A 2,8 M³ / 128 HP) E DESCARGA LIVRE (UNIDADE: M3). AF_02/2026 | M3 | 1,25 |
| Comp. | 98637 | CONTENÇÃO EM PAREDE DIAFRAGMA COM 30 CM DE ESPESSURA E PROFUNDIDADE ATÉ 25 METROS. AF_02/2025 SEM CUSTO | M3 | 0,10 |
| Comp. | 97913 | TRANSPORTE COM CAMINHÃO BASCULANTE DE 6 M³, EM VIA URBANA EM REVESTIMENTO PRIMÁRIO (UNIDADE: M3XKM). AF_02/2026 | M3XKM | 0,375 |
| Comp. | 95580 | MONTAGEM DE ARMADURA DE ESTACAS, DIÂMETRO = 20,0 MM. AF_09/2021_PS | KG | 65,7297794 |
| Comp. | 95578 | MONTAGEM DE ARMADURA DE ESTACAS, DIÂMETRO = 12,5 MM. AF_09/2021_PS | KG | 44,0076838 |
| Comp. | 90778 | ENGENHEIRO CIVIL DE OBRA PLENO COM ENCARGOS COMPLEMENTARES | H | 0,0551995 |
| Comp. | 90776 | ENCARREGADO GERAL COM ENCARGOS COMPLEMENTARES | H | 0,2943974 |
| Comp. | 90651 | BOMBA CENTRÍFUGA MONOESTÁGIO COM MOTOR ELÉTRICO MONOFÁSICO, POTÊNCIA 15 HP, DIÂMETRO DO ROTOR 173 MM, HM/Q = 30 MCA / 90 M3/H A 45 MCA / 55 M3/H - CHI DIURNO. AF_06/2015 | CHI | 0,2342334 |
| Comp. | 90650 | BOMBA CENTRÍFUGA MONOESTÁGIO COM MOTOR ELÉTRICO MONOFÁSICO, POTÊNCIA 15 HP, DIÂMETRO DO ROTOR 173 MM, HM/Q = 30 MCA / 90 M3/H A 45 MCA / 55 M3/H - CHP DIURNO. AF_06/2015 | CHP | 0,060164 |
| Comp. | 88316 | SERVENTE COM ENCARGOS COMPLEMENTARES | H | 0,8831921 |
| Comp. | 88309 | PEDREIRO COM ENCARGOS COMPLEMENTARES | H | 0,5887947 |
| Insumo | 44480 | TARIFA "A" ENTRE 0 E 20M3 FORNECIMENTO D'AGUA | M3 | 0,30 |
| Insumo | 44066 | TUBO DE ACO,TREMONHA, PARA CONCRETAGEM COM PONTA ROSQUEAVEL, DIAMETRO 10" (250 MM) SEM PREÇO | M | 0,0004956 |
| Insumo | 43667 | CHAPA DE ACO GROSSA, ASTM A36, E = 1" (25,40 MM) 199,18 KG/M2 | KG | 0,2124587 |
| Insumo | 43366 | BENTONITA, ARGILA CONSTITUIDA POR MONTMORILONITA | KG | 16,6666667 |
| Insumo | 38464 | CONCRETO USINADO BOMBEAVEL, CLASSE DE RESISTENCIA C20, COM BRITA 0, SLUMP = 220 +/- 20 MM, COM BOMBEAMENTO (DISPONIBILIZACAO DE BOMBA), SEM O LANCAMENTO (NBR 8953) | M3 | 1,118 |
| Insumo | 10957 | CHAPA DE ACO GROSSA, ASTM A36, E = 3/4" (19,05 MM) 149,39 KG/M2 | KG | 0,0829944 |
Itens e suas características
- Engenheiro civil: responsável pela coordenação e fiscalização da equipe de execução da estrutura de contenção em todas as atividades;
- Encarregado geral: responsável pela coordenação e auxílio à equipe de execução da estrutura de contenção em todas as atividades;
- Pedreiro: profissional responsável pela execução;
- Servente: auxilia os pedreiros em suas atividades;
- Montagem de armadura para estacas aço CA-50 12,5 mm: composição auxiliar de execução de armadura para contenção;
- Guindaste sobre esteira, equipado com clamshell: equipamento utilizado para escavação da lamela;
- Guindaste sobre esteiras: equipamento auxiliar na execução da parede diafragma, responsável pela instalação da chapa espelho, chapa junta, armação e concretagem;
- Bomba centrífuga: equipamento utilizado na desarenação e concretagem da lamela;
- Central de lama bentonítica (depósito de bentonita, misturador de alta turbulência, silos de armazenamento de lama e água, laboratório de controle de qualidade da lama): conjunto de equipamentos utilizados na produção da lama bentonítica;
- Tarifa "A" de fornecimento d'agua: material para produção da lama bentonítica;
- Bentonita: material para produção da lama bentonítica;
- Chapa de aço grossa, ASTM A36, e = 1" (25,40 mm): material empregado como chapa espelho;
- Chapa de aço grossa, ASTM A36, e = 3/4" (19,05 mm): material empregado como chapa junta;
- Concreto usinado bombeável, classe de resistência C20: material utilizado na concretagem das lamelas;
- Tubo de aço, tremonha: material utilizado na concretagem;
- Execução de mureta guia para contenção/fundação: composição auxiliar de execução de mureta guia;
- Montagem de armadura para estacas aço CA-50 20,0 mm: composição auxiliar de execução de armadura para contenção;
- Carga, manobra e descarga de solos e materiais granulares em caminhão basculante 6 m³: composição auxiliar de carga, manobra e descarga do material proveniente da perfuração/escavação;
- Transporte com caminhão basculante de 6 m³, em via urbana em revestimento primário: composição auxiliar de transporte do material proveniente da perfuração/escavação.
Equipamentos
- Guindaste sobre esteiras, com lança treliçada 40 m, capacidade máxima 75 t, equipado com clamshell ;
- Guindaste sobre esteiras, com lança treliçada 40 m, capacidade máxima 75 t;
- Bomba centrífuga monoestágio com motor elétrico monofásico, potência 15 HP, diâmetro do rotor 173 mm, hm/q = 30 mca / 90 m3/h a 45 mca / 55 m3/h;
- Central de lama bentonítica (depósito de bentonita, misturador de alta turbulência, silos de armazenamento de lama e água, laboratório de controle de qualidade da lama).
Caderno Técnico da composição SINAPI 98645 — Execução e Medição
Aferido em 02/2025Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Estruturas de contenção - estacas, paredes diafragma e mureta guia.

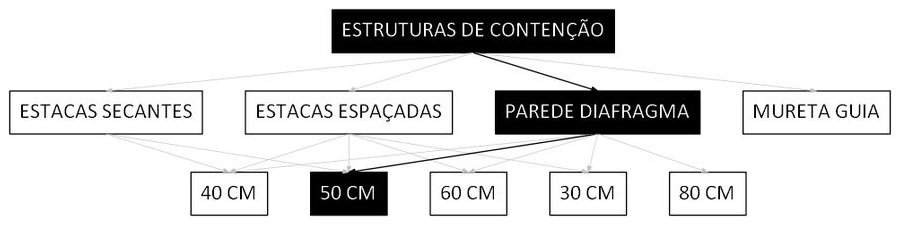

Árvore de Fatores da composição SINAPI 98645
Execução do serviço
- Executar a mureta guia nivelada e afastada 10 cm da divisa (espessura da mureta) com folga de cerca de 4 cm em relação à parede projetada e com profundidade maior de 1 a 1,50 m, dependendo das condições do terreno;
- Posicionar o mangote para lançamento da lama;
- Prosseguir com a escavação de lamelas alternadas com clamshell em guindaste principal até a cota prevista em projeto e com o preenchimento simultâneo da parede com lama até no mínimo 1,50 m acima do NA;
- Terminada a escavação, posicionar, com uso de guindaste auxiliar, as chapas juntas, chapa espelho e a armadura previamente montada, na lamela ainda cheia de lama;
- Introduzir os tubos tremonha com guindaste auxiliar;
- Proceder à desarenação até que a lama reciclada atinja os parâmetros de concretagem indicados em norma. Caso não se atinja os parâmetros pode-se substituir total ou parcialmente a lama;
- A limpeza de fundo da parede é conseguida com o bombeamento de lama contaminada com bomba de grande vazão e pressão;
- Lançar o concreto através do funil e bombear a lama de volta para o silo;
- Controlar a subida de concreto a cada betoneira lançada;
- Retirar parte dos tubos tremonha;
- Repetir as duas últimas operações até a retirada total dos tubos;
- Concluídas as lamelas alternadas, prosseguir com a execução das lamelas intermediárias, chamadas de lamelas de fechamento de modo a se ter uma parede contínua.
Critérios de medição (quantificação do serviço)
- Utilizar o volume da parede diafragma a ser executada com as características descritas na composição;
- Considera-se que a profundidade se inicia a partir do topo da mureta guia, e, também, o volume de uma provável ficha (trecho enterrado da contenção).
Critérios de aferição (o que a composição contempla)
- Para o levantamento dos índices de produtividade foi considerado que a equipe estava envolvida na execução da parede diafragma;
- Foram consideradas perdas no consumo de concreto;
- Foi considerada execução de lamelas alternadas;
- Foram considerados 2 jogos de chapas espelho e junta por obra e foi considerada uma durabilidade de 5 anos para cada chapa;
- Foram separados o tempo produtivo (CHP) e o tempo improdutivo (CHI) do equipamento da seguinte forma: -> CHP guindaste principal: considera os tempos de escavação e movimentação; -> CHP guindaste auxiliar: considera os tempos de instalação da chapa junta, das chapas espelho, da armação, concretagem e movimentação; -> CHP bomba: considera o tempo de desarenação e concretagem; -> CHP central de lama: considera os tempos de escavação; -> CHI : considera os demais tempos da jornada de trabalho;
- Para o cálculo do volume de terra escavada e transportada, considerou-se empolamento de 25% e distância média de transporte (DMT) de 300 metros para transporte interno;
- Para o cálculo do consumo de lama bentonítica, foi considerado um reaproveitamento de 70% da lama bentonítica;
- Para o cálculo do consumo de chapas junta e espelhos, considerou-se uma durabilidade de 5 anos;
- Para o cálculo do consumo de tremonha, considerou-se uma vida útil de 10 anos;
- Deve ser previsto reservatório de água com volume suficiente para execução de todas as lamelas no dia.
Informações complementares
- Esta composição refere-se à situação de parede diafragma com profundidade maior que 15 m e menor ou igual a 20 m, porém é válida para as demais situações (menor ou igual a 10 m; maior que 10 m e menor ou igual a 15 m; e maior que 20 m e menor ou igual a 25m) em termos de custos;
- Esforço de armação incluído em termos de colocação da armadura na lamela, mas não incluído em termos de produção da armadura. Para contemplar tal esforço é necessário fazer uso da composição para ""produção de armadura para estacas de seção retangular de concreto moldadas in loco"";
- Para fins de determinação da quantidade de armadura de cada lamela, recomenda-se sua quantificação com base em projeto específico. A composição fez uso da seguinte estimativa: -> Aço Ø 12,5 mm - 44,0077kg/m³ de contenção; -> Aço Ø 20,0 mm - 65,7298 kg/m³ de contenção.
Fonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →
Sem preços publicados nesta referência
A composição SINAPI 98645 não possui custos regionais na referência Jun/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.
Perguntas Frequentes
O que é a composição SINAPI 98645?
A composição SINAPI 98645 refere-se a: CONTENÇÃO EM PAREDE DIAFRAGMA COM 50 CM DE ESPESSURA E PROFUNDIDADE ATÉ 25 METROS. AF_02/2025. A unidade de medida é M3 e pertence ao grupo "Estruturas de Contenção - Estacas, Paredes Diafragma e Mureta Guia" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.
O que está incluído na composição SINAPI 98645?
Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):
- Para o levantamento dos índices de produtividade foi considerado que a equipe estava envolvida na execução da parede diafragma;
- Foram consideradas perdas no consumo de concreto;
- Foi considerada execução de lamelas alternadas;
- Foram considerados 2 jogos de chapas espelho e junta por obra e foi considerada uma durabilidade de 5 anos para cada chapa;
- Foram separados o tempo produtivo (CHP) e o tempo improdutivo (CHI) do equipamento da seguinte forma: -> CHP guindaste principal: considera os tempos de escavação e movimentação; -> CHP guindaste auxiliar: considera os tempos de instalação da chapa junta, das chapas espelho, da armação, concretagem e movimentação; -> CHP bomba: considera o tempo de desarenação e concretagem; -> CHP central de lama: considera os tempos de escavação; -> CHI : considera os demais tempos da jornada de trabalho;
- Para o cálculo do volume de terra escavada e transportada, considerou-se empolamento de 25% e distância média de transporte (DMT) de 300 metros para transporte interno;
- Para o cálculo do consumo de lama bentonítica, foi considerado um reaproveitamento de 70% da lama bentonítica;
- Para o cálculo do consumo de chapas junta e espelhos, considerou-se uma durabilidade de 5 anos;
- Para o cálculo do consumo de tremonha, considerou-se uma vida útil de 10 anos;
- Deve ser previsto reservatório de água com volume suficiente para execução de todas as lamelas no dia.
Como medir e quantificar o serviço da composição SINAPI 98645?
Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:
- Utilizar o volume da parede diafragma a ser executada com as características descritas na composição;
- Considera-se que a profundidade se inicia a partir do topo da mureta guia, e, também, o volume de uma provável ficha (trecho enterrado da contenção).
Como usar o SINAPI 98645 em orçamentos?
Para usar esta composição em orçamentos de obras públicas:
- Identifique o estado da obra e o mês de referência do orçamento
- Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
- Multiplique o preço unitário pela quantidade de M3 prevista no projeto
- Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular
Qual a diferença entre desonerado e não desonerado no SINAPI?
O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
