ANCORAGEM ATIVA PARA CABO COM 6 CORDOALHAS DE DIÂMETRO NOMINAL DE 15,2 MM. AF_08/2022
Unidade: UN ✓ Ref. SINAPI Jun/2026
Esta composição não possui preços publicados na referência SINAPI Jun/2026.
A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.
Composição Analítica do SINAPI 104290
Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.
| Tipo | Código | Descrição | Unid. | Coef. |
|---|---|---|---|---|
| Comp. | 102828 | CONJUNTO MACACO E BOMBA HIDRÁULICA PARA PROTENSAO DE CORDOALHAS, ESFORÇO MAXIMO DE 115 TONELADAS - CHI DIURNO. AF_05/2023 SEM CUSTO | CHI | 0,7998 |
| Comp. | 102827 | CONJUNTO MACACO E BOMBA HIDRÁULICA PARA PROTENSAO DE CORDOALHAS, ESFORÇO MAXIMO DE 115 TONELADAS - CHP DIURNO. AF_05/2023 SEM CUSTO | CHP | 0,2214 |
| Comp. | 95140 | TALHA MANUAL DE CORRENTE, CAPACIDADE DE 2 TON. COM ELEVAÇÃO DE 3 M - CHI DIURNO. AF_07/2016 | CHI | 0,4819 |
| Comp. | 95139 | TALHA MANUAL DE CORRENTE, CAPACIDADE DE 2 TON. COM ELEVAÇÃO DE 3 M - CHP DIURNO. AF_07/2016 | CHP | 0,3464 |
| Comp. | 88245 | ARMADOR COM ENCARGOS COMPLEMENTARES | H | 1,9369 |
| Comp. | 88238 | AJUDANTE DE ARMADOR COM ENCARGOS COMPLEMENTARES | H | 1,3992 |
| Insumo | 44880 | TROMBETA OU FUNIL, DE ANCORAGEM ATIVA PARA CABOS COM ATE 6 CORDOALHAS DE DIAMETRO NOMINAL 15,2 MM SEM PREÇO | UN | 1,00 |
| Insumo | 44870 | BLOCO DE ANCORAGEM ATIVA PARA CABOS COM ATE 6 CORDOALHAS DE DIAMETRO NOMINAL 15,2 MM SEM PREÇO | UN | 1,00 |
| Insumo | 44860 | PLACA DE ANCORAGEM ATIVA PARA CABOS COM ATE 6 CORDOALHAS DE DIAMETRO NOMINAL 15,2 MM SEM PREÇO | UN | 1,00 |
| Insumo | 44843 | CUNHA DE ACO BIPARTIDA PARA FIXACAO DE CORDOALHA ENGRAXADA E PLASTIFICADA DE DIAMETRO NOMINAL 15,2 MM SEM PREÇO | UN | 6,00 |
| Insumo | 43132 | ARAME RECOZIDO 16 BWG, D = 1,65 MM (0,016 KG/M) OU 18 BWG, D = 1,25 MM (0,01 KG/M) | KG | 0,006 |
| Insumo | 34 | ACO CA-50, 10,0 MM, VERGALHAO | KG | 2,3446 |
Itens e suas características
- Armador com encargos complementares - responsável pela montagem do conjunto de elementos da ancoragem ativa, protensão e demais atividades;
- Ajudante de armador com encargos complementares - auxilia o armador em suas atividades;
- Placa de ancoragem e funil para cabos com 6 cordoalhas com diâmetro nominal de 15,2 mm;
- Bloco de ancoragem para cabos com 6 cordoalhas com diâmetro nominal de 15,2 mm;
- Cunha bipartida para cordoalhas com diâmetro nominal de 15,2 mm;
- Aço CA-50 com 10,0 mm de diâmetro;
- Arame recozido nº 18 BWG, diâmetro 1,25 mm;
- Talha Manual - utilizada para o içamento do macaco hidráulico;
- Macaco hidráulico para protensão de múltiplas cordoalhas, esforço máximo de 115 toneladas;
- Central de bombeamento hidráulica motorizada ajustável até 700 bar, motor de 1,8 kW, monofásico de 220 V.
Equipamentos
- Macaco hidráulico: Macaco hidráulico para protensão de múltiplas cordoalhas, esforço máximo de 115 toneladas;
- Central de bombeamento hidráulica: motor de 1,8 kW, 12.000 RPM, monofásico de 220 V, ajustável de 0 até 700 bar.
Caderno Técnico da composição SINAPI 104290 — Execução e Medição
Aferido em 08/2022Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Concreto protendido.

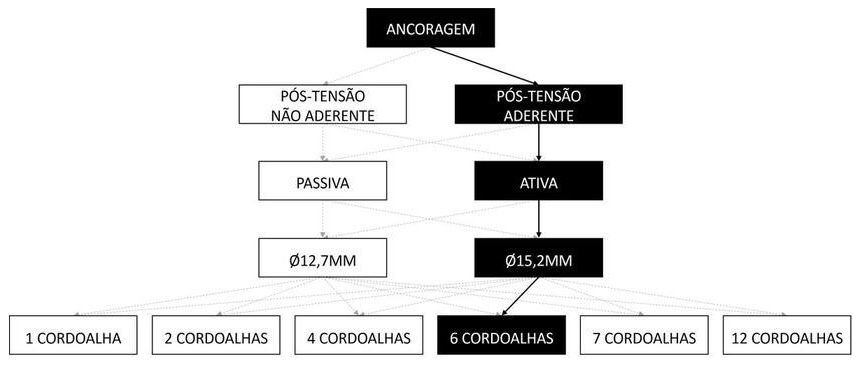

Árvore de Fatores da composição SINAPI 104290
Execução do serviço
- Locação dos nichos de protensão na fôrma lateral do elemento estrutural;
- Corte da forma, para posicionamento dos nichos e passagem das cordoalhas;
- Engraxamento dos blocos de ancoragem;
- Fixação da placa de ancoragem à fôrma;
- Fabricar a armadura de fretagem para a ancoragem;
- Posicionar a armadura de fretagem;
- Passagem das cordoalhas pela placa de protensão;
- Posicionamento das cunhas no bloco de ancoragem;
- Realiza-se a limpeza da cordoalha, faz-se uma marca com posição conhecida em relação à superfície da seção da peça de concreto, com tinta spray, para indicação da posição da cordoalha pré-protensão;
- Transporta-se o equipamento de protensão, consistindo no macaco hidráulico e central de bombeamento hidráulico, até a frente de trabalho;
- Aplica-se o tensionamento às cordoalhas, com o equipamento de protensão (verificar o certificado de aferição da bomba para que se possa confiar na capacidade de aplicação da força de protensão);
- Registra-se o alongamento da cordoalha, através da indicação marcada anteriormente em relação ao marco adotado;
- Após aprovação dos dados de alongamento pelo projetista estrutural, corta-se o excesso dos cabos.
Critérios de medição (quantificação do serviço)
- Utilizar a quantidade de ancoragens ativas para cabos com 6 cordoalhas com diâmetro nominal de 15,2 mm, conforme projeto.
Critérios de aferição (o que a composição contempla)
- Para o levantamento dos índices de produtividade, foram considerados os operários que estavam envolvidos com a montagem dos elementos da ancoragem ativa e a protensão do cabo;
- Considerou-se para o transporte do equipamento, uma distância média de 40 metros até a frente de trabalho;
- Foram separados o tempo produtivo (CHP) e o tempo improdutivo (CHI) do equipamento da seguinte forma: -> CHP: considera os tempos de protensão; -> CHI: considera os demais tempos da jornada de trabalho.
Fonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →
Sem preços publicados nesta referência
A composição SINAPI 104290 não possui custos regionais na referência Jun/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.
Perguntas Frequentes
O que é a composição SINAPI 104290?
A composição SINAPI 104290 refere-se a: ANCORAGEM ATIVA PARA CABO COM 6 CORDOALHAS DE DIÂMETRO NOMINAL DE 15,2 MM. AF_08/2022. A unidade de medida é UN e pertence ao grupo "Concreto Protendido" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.
O que está incluído na composição SINAPI 104290?
Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):
- Para o levantamento dos índices de produtividade, foram considerados os operários que estavam envolvidos com a montagem dos elementos da ancoragem ativa e a protensão do cabo;
- Considerou-se para o transporte do equipamento, uma distância média de 40 metros até a frente de trabalho;
- Foram separados o tempo produtivo (CHP) e o tempo improdutivo (CHI) do equipamento da seguinte forma: -> CHP: considera os tempos de protensão; -> CHI: considera os demais tempos da jornada de trabalho.
Como medir e quantificar o serviço da composição SINAPI 104290?
Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:
- Utilizar a quantidade de ancoragens ativas para cabos com 6 cordoalhas com diâmetro nominal de 15,2 mm, conforme projeto.
Como usar o SINAPI 104290 em orçamentos?
Para usar esta composição em orçamentos de obras públicas:
- Identifique o estado da obra e o mês de referência do orçamento
- Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
- Multiplique o preço unitário pela quantidade de UN prevista no projeto
- Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular
Qual a diferença entre desonerado e não desonerado no SINAPI?
O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
