FABRICAÇÃO DE DUTO RETANGULAR PARA AR CONDICIONADO (TRECHO RETO) EM CHAPA GALVANIZADA BITOLA 24. AF_03/2024

Name: SINAPI 98326 — FABRICAÇÃO DE DUTO RETANGULAR PARA AR CONDICIONADO (TRECHO RETO) EM CHAPA GALVANIZADA BITOLA 24. AF_03/2024
Creator: Caixa Econômica Federal
License: https://creativecommons.org/publicdomain/mark/1.0/

Unidade: M2 ✓ Ref. SINAPI Jun/2026

Esta composição não possui preços publicados na referência SINAPI Jun/2026.

A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.

Composição Analítica do SINAPI 98326

Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.

Tipo	Código	Descrição	Unid.	Coef.
Comp.	102863	MÁQUINA FORMER DOBRAS DIVERSAS: 220V/380V TRIFÁSICO OU MONOFÁSICO, CAPACIDADE 0,5-1,27MM, MOTOR 2CV - CHI DIURNO. AF_05/2023 SEM CUSTO	CHI	0,9497
Comp.	102862	MÁQUINA FORMER DOBRAS DIVERSAS: 220V/380V TRIFÁSICO OU MONOFÁSICO, CAPACIDADE 0,5-1,27MM, MOTOR 2CV - CHP DIURNO. AF_05/2023 SEM CUSTO	CHP	0,0742
Comp.	102834	DOBRADEIRA TDC, ESPESSURA 1,5MM - CHI DIURNO. AF_05/2023 SEM CUSTO	CHI	0,9874
Comp.	102833	DOBRADEIRA TDC, ESPESSURA 1,5MM - CHP DIURNO. AF_05/2023 SEM CUSTO	CHP	0,0365
Comp.	88279	MONTADOR ELETROMECÂNICO COM ENCARGOS COMPLEMENTARES	H	1,0239
Comp.	88243	AJUDANTE ESPECIALIZADO COM ENCARGOS COMPLEMENTARES	H	0,2273
Insumo	43850	CANTO PARA DUTO TDC EM ACO GALVANIZADO #18 SEM PREÇO	UN	3,8462
Insumo	43106	CHAPA DE ACO GALVANIZADA BITOLA GSG 24, E = 0,64 (5,12 KG/M2)	KG	5,6586

Itens e suas características

Montador eletromecãnico: operário responsável pela execução do serviço;
Ajudante especializado: operário que auxilia na execução do serviço;
Máquina former dobras diversas, 220V/ 380V, capacidade 0,5-1,27mm, motor 2CV: equipamento utilizado para fazer as dobras na fabricação das peças de duto de ar condicionado;
Máquina dobradeira TDC, espessura 1,5 mm: equipamento utilizado para fazer as dobras na fabricação das peças de duto de ar condicionado;
Canto para duto TDC em aço galvanizado: material utilizado como cantoneira das peças de duto de ar condicionado;
Chapa de aço galvanizada bitola GSG 24, e = 0,64 (5,12 kg/m2): material utilizado para fabricação das peças de duto de ar condicionado.

Equipamentos

Máquina former dobras diversas, 220V/ 380V, capacidade 0,5-1,27mm, motor 2CV;
Máquina dobradeira TDC, espessura 1,5 mm.

Caderno Técnico da composição SINAPI 98326 — Execução e Medição

Aferido em 03/2024

Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Dutos para ar condicionado.

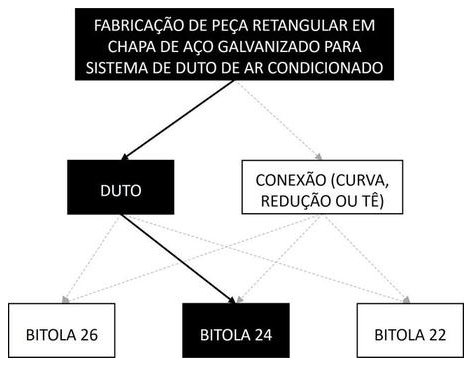

Árvore de fatores da composição SINAPI 98326 — diagrama oficial de variantes do serviço — Onde esta composição se encaixa entre as variantes do serviço no caderno Dutos para ar condicionado.

Execução do serviço

Corta-se a chapa metálica com a área necessária para a fabricação da peça;
Com o auxílio das máquinas são feitas dobras para formar a peça;
Para fechar a peça são dadas marteladas na união;
Nas extremidades são encaixados os cantos para dutos para posterior conexão.

Critérios de medição (quantificação do serviço)

Utilizar a área de duto em trecho reto fabricada em chapa galvanizada bitola 24;
A área considerada corresponde à medição do trecho reto planificado multiplicado pelo perímetro da seção do duto.

Critérios de aferição (o que a composição contempla)

Para o levantamento dos índices de produtividade foi considerado que o auxiliar/ajudante é responsável também pelo transporte horizontal do material no andar de execução;
Entende-se por CHP o tempo em que a máquina permanece ligada durante a execução e por CHI o tempo em que esta permanece desligada;
Para o levantamento dos índices de produtividade foram considerados os operários (oficiais e ajudantes) envolvidos com a execução.

Informações complementares

Além da área das faces do duto, foram consideradas perdas de 10,52% no cálculo do consumo de chapa de aço galvanizado; este percentual inclui perdas no corte de chapas, a área das abas do duto e as sobreposições de chapa nas dobras de cada peça;
A composição considerou comprimento de 1 metro para a peça.

Normas Técnicas Aplicáveis

2 normas

NBR 15848 NBR 16401-1

Fonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →

Sem preços publicados nesta referência

A composição SINAPI 98326 não possui custos regionais na referência Jun/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.

Perguntas Frequentes

O que é a composição SINAPI 98326?

A composição SINAPI 98326 refere-se a: FABRICAÇÃO DE DUTO RETANGULAR PARA AR CONDICIONADO (TRECHO RETO) EM CHAPA GALVANIZADA BITOLA 24. AF_03/2024. A unidade de medida é M2 e pertence ao grupo "Dutos para ar condicionado" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.

O que está incluído na composição SINAPI 98326?

Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):

Para o levantamento dos índices de produtividade foi considerado que o auxiliar/ajudante é responsável também pelo transporte horizontal do material no andar de execução;
Entende-se por CHP o tempo em que a máquina permanece ligada durante a execução e por CHI o tempo em que esta permanece desligada;
Para o levantamento dos índices de produtividade foram considerados os operários (oficiais e ajudantes) envolvidos com a execução.

Como medir e quantificar o serviço da composição SINAPI 98326?

Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:

Utilizar a área de duto em trecho reto fabricada em chapa galvanizada bitola 24;
A área considerada corresponde à medição do trecho reto planificado multiplicado pelo perímetro da seção do duto.

Ver o Caderno Técnico completo desta composição ↑

Como usar o SINAPI 98326 em orçamentos?

Para usar esta composição em orçamentos de obras públicas:

Identifique o estado da obra e o mês de referência do orçamento
Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
Multiplique o preço unitário pela quantidade de M2 prevista no projeto
Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular

Qual a diferença entre desonerado e não desonerado no SINAPI?

O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
