INSTALAÇÃO DE DUTO RETANGULAR PARA AR CONDICIONADO (TRECHO RETO) EM CHAPA GALVANIZADA BITOLA 22 - SEM ISOLAMENTO, INCLUSO FABRICAÇÃO. AF_03/2024

Name: SINAPI 98337 — INSTALAÇÃO DE DUTO RETANGULAR PARA AR CONDICIONADO (TRECHO RETO) EM CHAPA GALVANIZADA BITOLA 22 - SEM ISOLAMENTO, INCLUSO FABRICAÇÃO. AF_03/2024
Creator: Caixa Econômica Federal
License: https://creativecommons.org/publicdomain/mark/1.0/

Unidade: M2 ✓ Ref. SINAPI Jun/2026

Esta composição não possui preços publicados na referência SINAPI Jun/2026.

A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.

Composição Analítica do SINAPI 98337

Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.

Tipo	Código	Descrição	Unid.	Coef.
Comp.	98327	FABRICAÇÃO DE DUTO RETANGULAR PARA AR CONDICIONADO (TRECHO RETO) EM CHAPA GALVANIZADA BITOLA 22. AF_03/2024 SEM CUSTO	M2	1,0743
Comp.	96560	SUPORTE PARA DUTO EM CHAPA GALVANIZADA BITOLA 24, EM PERFILADO COM COMPRIMENTO DE 55 CM FIXADO EM LAJE, POR METRO DE DUTO FIXADO. AF_09/2023	M2	1,00
Comp.	88279	MONTADOR ELETROMECÂNICO COM ENCARGOS COMPLEMENTARES	H	0,3458
Comp.	88243	AJUDANTE ESPECIALIZADO COM ENCARGOS COMPLEMENTARES	H	0,3458
Insumo	43852	SILICONE NEUTRO ALTA TEMPERATURA 280G SEM PREÇO	UN	0,0401
Insumo	43851	PARAFUSO, EM ACO ZINCADO, CABECA LENTILHA AUTO TRAVANTE DIAMETRO 5/16" X 1" COM PORCA	UN	1,3333
Insumo	43727	FITA DE VEDACAO ADESIVA, EM ESPUMA POLIETILENO, PRETA, L = 10 MM, E = 4 MM	M	1,00

Itens e suas características

Montador eletromecãnico: operário responsável pela execução do serviço;
Ajudante especializado: operário que auxilia na execução do serviço;
Fabricação de duto retangular para ar condicionado (trecho reto) em chapa galvanizada bitola 22: composição auxiliar de fabricação de duto;
Parafuso com lentilha auto travante diâmetro 5/16 x 1"" com porca: utilizado para promover a união entre as peças;
Silicone neutro alta temperatura 280g: material utilizado para promover a união e vedação entre as peças;
Fita de vedação adesiva, em espuma polietileno, preta, l = 10 mm, e = 4 mm: material utilizado para promover a união e vedação entre as peças;
Suporte para duto em chapa galvanizada bitola 22, espaçado a cada 1 m: composição auxiliar de suporte para duto.

Caderno Técnico da composição SINAPI 98337 — Execução e Medição

Aferido em 03/2024

Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Dutos para ar condicionado.

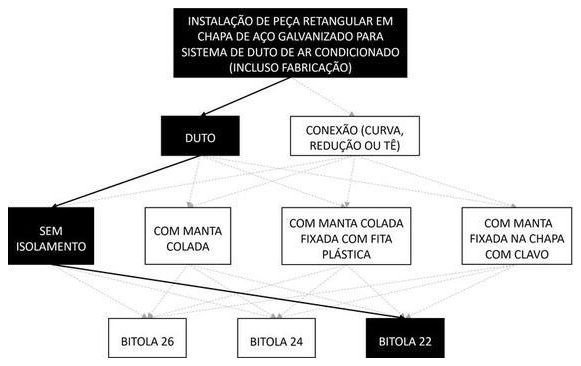

Árvore de fatores da composição SINAPI 98337 — diagrama oficial de variantes do serviço — Onde esta composição se encaixa entre as variantes do serviço no caderno Dutos para ar condicionado.

Execução do serviço

Aplica-se a fita de vedação no local da união;
Fixa-se a peça no local definido;
Com a peça posicionada, colocam-se os parafusos e as porcas nos cantos do duto e faz-se o aperto;
Aplica-se silicone em torno da união.

Critérios de medição (quantificação do serviço)

Utilizar a área de duto retangular (chapa galvanizada bitola 22) a ser instalado em trecho reto;
A área considerada corresponde à medição do trecho reto planificado multiplicado pelo perímetro da seção do duto.

Critérios de aferição (o que a composição contempla)

Para o levantamento dos índices de produtividade foi considerado que o auxiliar/ajudante é responsável também pelo transporte horizontal do material no andar de execução;
Para o levantamento dos índices de produtividade foram considerados os operários (oficiais e ajudantes) envolvidos com a execução.

Informações complementares

Foram consideradas perdas (por resíduo) de 7,43% no cálculo do consumo da composição auxiliar de fabricação de duto.

Normas Técnicas Aplicáveis

2 normas

NBR 15848 NBR 16401-1

Fonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →

Sem preços publicados nesta referência

A composição SINAPI 98337 não possui custos regionais na referência Jun/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.

Perguntas Frequentes

O que é a composição SINAPI 98337?

A composição SINAPI 98337 refere-se a: INSTALAÇÃO DE DUTO RETANGULAR PARA AR CONDICIONADO (TRECHO RETO) EM CHAPA GALVANIZADA BITOLA 22 - SEM ISOLAMENTO, INCLUSO FABRICAÇÃO. AF_03/2024. A unidade de medida é M2 e pertence ao grupo "Dutos para ar condicionado" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.

O que está incluído na composição SINAPI 98337?

Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):

Para o levantamento dos índices de produtividade foi considerado que o auxiliar/ajudante é responsável também pelo transporte horizontal do material no andar de execução;
Para o levantamento dos índices de produtividade foram considerados os operários (oficiais e ajudantes) envolvidos com a execução.

Como medir e quantificar o serviço da composição SINAPI 98337?

Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:

Utilizar a área de duto retangular (chapa galvanizada bitola 22) a ser instalado em trecho reto;
A área considerada corresponde à medição do trecho reto planificado multiplicado pelo perímetro da seção do duto.

Ver o Caderno Técnico completo desta composição ↑

Como usar o SINAPI 98337 em orçamentos?

Para usar esta composição em orçamentos de obras públicas:

Identifique o estado da obra e o mês de referência do orçamento
Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
Multiplique o preço unitário pela quantidade de M2 prevista no projeto
Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular

Qual a diferença entre desonerado e não desonerado no SINAPI?

O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
