Composição

FABRICAÇÃO DE CURVA, REDUÇÃO OU TÊ PARA DUTO PARA AR CONDICIONADO EM CHAPA GALVANIZADA BITOLA 26. AF_03/2024

Unidade: M2 ✓ Ref. SINAPI Ago/2026

Esta composição não possui preços publicados na referência SINAPI Ago/2026.

A Caixa Econômica Federal não incluiu custos regionais para este item no período vigente.

Composição Analítica do SINAPI 98331

Itens e coeficientes do relatório analítico oficial SINAPI; características dos itens conforme o Caderno Técnico. Clique em qualquer linha da tabela abaixo para ver detalhes do item.

TipoCódigoDescriçãoUnid.Coef.
Comp.102863MÁQUINA FORMER DOBRAS DIVERSAS: 220V/380V TRIFÁSICO OU MONOFÁSICO, CAPACIDADE 0,5-1,27MM, MOTOR 2CV - CHI DIURNO. AF_05/2023 SEM CUSTOCHI3,0257
Comp.102862MÁQUINA FORMER DOBRAS DIVERSAS: 220V/380V TRIFÁSICO OU MONOFÁSICO, CAPACIDADE 0,5-1,27MM, MOTOR 2CV - CHP DIURNO. AF_05/2023 SEM CUSTOCHP0,0647
Comp.102834DOBRADEIRA TDC, ESPESSURA 1,5MM - CHI DIURNO. AF_05/2023 SEM CUSTOCHI3,0692
Comp.102833DOBRADEIRA TDC, ESPESSURA 1,5MM - CHP DIURNO. AF_05/2023 SEM CUSTOCHP0,0212
Comp.88279MONTADOR ELETROMECÂNICO COM ENCARGOS COMPLEMENTARESH3,0904
Comp.88243AJUDANTE ESPECIALIZADO COM ENCARGOS COMPLEMENTARESH1,1083
Insumo43850CANTO PARA DUTO TDC EM ACO GALVANIZADO #18 SEM PREÇOUN7,4074
Insumo11051CHAPA DE ACO GALVANIZADA BITOLA GSG 26, E = 0,50 MM (4,00 KG/M2)KG4,5293

Itens e suas características

  • Montador eletromecãnico: operário responsável pela execução do serviço;
  • Ajudante especializado: operário que auxilia na execução do serviço;
  • Máquina former dobras diversas, 220V/ 380V, capacidade 0,5-1,27mm, motor 2CV: equipamento utilizado para fazer as dobras na fabricação das peças de duto de ar condicionado;
  • Máquina dobradeira TDC, espessura 1,5 mm: equipamento utilizado para fazer as dobras na fabricação das peças de duto de ar condicionado;
  • Canto para duto TDC em aço galvanizado: material utilizado como cantoneira das peças de duto de ar condicionado;
  • Chapa de aço galvanizada bitola GSG 26, e = 0,50 mm (4,00 kg/m2): material utilizado para fabricação das peças de duto de ar condicionado.

Equipamentos

  • Máquina former dobras diversas, 220V/ 380V, capacidade 0,5-1,27mm, motor 2CV;
  • Máquina dobradeira TDC, espessura 1,5 mm.

Caderno Técnico da composição SINAPI 98331 — Execução e Medição

Aferido em 03/2024

Como o serviço é executado, medido e o que a composição contempla, segundo o Caderno Técnico oficial da Caixa — caderno Dutos para ar condicionado.

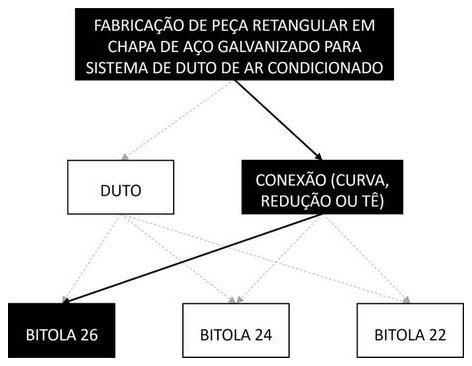

Árvore de Fatores da composição SINAPI 98331

Clique para ampliar
Onde esta composição se encaixa entre as variantes do serviço no caderno Dutos para ar condicionado. Clique no diagrama para ver em tamanho real.
Árvore de Fatores — composição 98331
Árvore de fatores da composição SINAPI 98331, ampliada

Execução do serviço

  • Corta-se a chapa metálica com a área necessária para a fabricação da peça;
  • Com o auxílio das máquinas são feitas dobras para formar a peça;
  • Para fechar a peça são dadas marteladas na união;
  • Nas extremidades são encaixados os cantos para dutos para posterior conexão.

Critérios de medição (quantificação do serviço)

  • Utilizar a área de curva em trecho reto fabricada em chapa galvanizada bitola 26;
  • A área considerada corresponde à medição do trecho reto planificado multiplicado pelo perímetro da seção do duto.

Critérios de aferição (o que a composição contempla)

  • Para o levantamento dos índices de produtividade foi considerado que o auxiliar/ajudante é responsável também pelo transporte horizontal do material no andar de execução;
  • Entende-se por CHP o tempo em que a máquina permanece ligada durante a execução e por CHI o tempo em que esta permanece desligada;
  • Para o levantamento dos índices de produtividade foram considerados os operários (oficiais e ajudantes) envolvidos com a execução.

Informações complementares

  • Além da área das faces da conexão, foram consideradas perdas de 13,23% no cálculo do consumo de chapa de aço galvanizado; este percentual inclui perdas no corte de chapas, a área das abas da conexão e as sobreposições de chapa nas dobras de cada peça.

Normas Técnicas Aplicáveis

2 normas
NBR 15848 NBR 16401-1

Fonte: Caderno Técnico de Composições SINAPI (Caixa Econômica Federal), transcrição integral das seções da ficha oficial. Ver o caderno completo →

Sem preços publicados nesta referência

A composição SINAPI 98331 não possui custos regionais na referência Ago/2026. A Caixa Econômica Federal pode publicar valores em edições futuras.

Perguntas Frequentes

O que é a composição SINAPI 98331?
A composição SINAPI 98331 refere-se a: FABRICAÇÃO DE CURVA, REDUÇÃO OU TÊ PARA DUTO PARA AR CONDICIONADO EM CHAPA GALVANIZADA BITOLA 26. AF_03/2024. A unidade de medida é M2 e pertence ao grupo "Dutos para ar condicionado" da tabela SINAPI oficial, publicada pela Caixa Econômica Federal em parceria com o IBGE.
O que está incluído na composição SINAPI 98331?

Os critérios de aferição do Caderno Técnico SINAPI detalham o que esta composição contempla (e o que fica em composição separada):

  • Para o levantamento dos índices de produtividade foi considerado que o auxiliar/ajudante é responsável também pelo transporte horizontal do material no andar de execução;
  • Entende-se por CHP o tempo em que a máquina permanece ligada durante a execução e por CHI o tempo em que esta permanece desligada;
  • Para o levantamento dos índices de produtividade foram considerados os operários (oficiais e ajudantes) envolvidos com a execução.
Como medir e quantificar o serviço da composição SINAPI 98331?

Segundo o Caderno Técnico SINAPI (Caixa), os critérios para quantificação deste serviço são:

  • Utilizar a área de curva em trecho reto fabricada em chapa galvanizada bitola 26;
  • A área considerada corresponde à medição do trecho reto planificado multiplicado pelo perímetro da seção do duto.

Ver o Caderno Técnico completo desta composição ↑

Como usar o SINAPI 98331 em orçamentos?

Para usar esta composição em orçamentos de obras públicas:

  1. Identifique o estado da obra e o mês de referência do orçamento
  2. Localize o preço correspondente na tabela acima (prefira o regime desonerado quando aplicável pela legislação)
  3. Multiplique o preço unitário pela quantidade de M2 prevista no projeto
  4. Aplique o BDI conforme Acórdão TCU 2622/2013 — use a Calculadora BDI para calcular
Qual a diferença entre desonerado e não desonerado no SINAPI?
O regime desonerado aplica a desoneração da folha de pagamento (Lei 12.546/2011), onde a contribuição patronal de 20% é substituída pela CPRB (Contribuição Previdenciária sobre Receita Bruta). O regime não desonerado mantém o encargo patronal normal. A escolha depende do enquadramento fiscal da empresa contratada.
