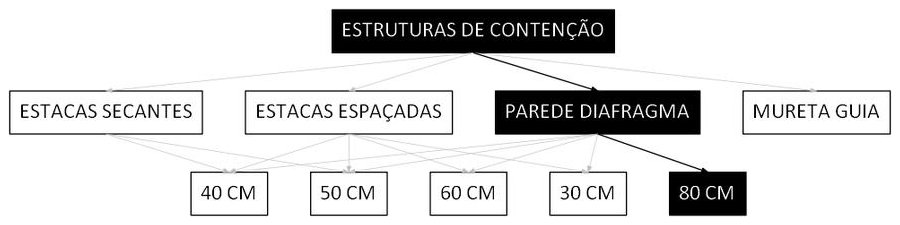

SINAPI 98653 — CONTENÇÃO EM PAREDE DIAFRAGMA COM 80 CM DE ESPESSURA E PROFUNDIDADE ATÉ 25 METROS. AF_02/2025

ITENS E SUAS CARACTERÍSTICAS - Engenheiro civil: responsável pela coordenação e fiscalização da equipe de execução da estrutura de contenção em todas as atividades; - Encarregado geral: responsável pela coordenação e auxílio à equipe de execução da estrutura de contenção em todas as atividades; - Pedreiro: profissional responsável pela execução; - Servente: auxilia os pedreiros em suas atividades; - Montagem de armadura para estacas aço CA - 50 16,0 mm: composição auxiliar de execução de armadura para contenção; - Guindaste sobre esteira, equipado com clamshell: equipamento utilizado para escavação da lamela; - Guindaste sobre esteiras: equipamento auxiliar na execução da parede diafragma, responsável pela instalação da chapa espelho, chapa junta, armação e concretagem; - Bomba centrífuga: equipamento utilizado na desarenação e concretagem da lamela; - Central de lama bentonítica (depósito de bentonita, misturador de alta turbulência, silos de armazenamento de lama e água, laboratório de controle de qualidade da lama): conjunto de equipamentos utilizados na produção da lama bentonítica; ESTRUTURAS DE CONTENÇÃO - ESTACAS, PAREDES DIAFRAGMA E MURETA GUIA 39

- Tarifa "A" de fornecimento d'agua: material para produção da lama bentonítica; - Bentonita: material para produção da lama bentonítica; - Chapa de aço grossa, ASTM A36, e = 1" (25,40 mm): material empregado como chapa espelho; - Chapa de aço grossa, ASTM A36, e = 3/4" (19,05 mm): material empregado como chapa junta; - Concreto usinado bombeável, classe de resistência C20: material utilizado na concretagem das lamelas; - Tubo de aço, tremonha: material utilizado na concretagem; - Execução de mureta guia para contenção/fundação: composição auxiliar de execução de mureta guia; - Montagem de armadura para estacas aço CA - 50 25,0 mm: composição auxiliar de execução de armadura para contenção; - Carga, manobra e descarga de solos e materiais granulares em caminhão basculante 6 m³: composição auxiliar de carga, manobra e descarga do material proveniente da perfuração/escavação; - Transporte com caminhão basculante de 6 m³, em via urbana em revestimento primário: composição auxiliar de transporte do material proveniente da perfuração/escavação.

CRITÉRIOS PARA QUANTIFICAÇÃO DOS SERVIÇOS - Utilizar o volume da parede diafragma a ser executada com as características descritas na composição; - Considera - se que a profundidade se inicia a partir do topo da mureta guia, e, também, o volume de uma provável ficha (trecho enterrado da contenção).
